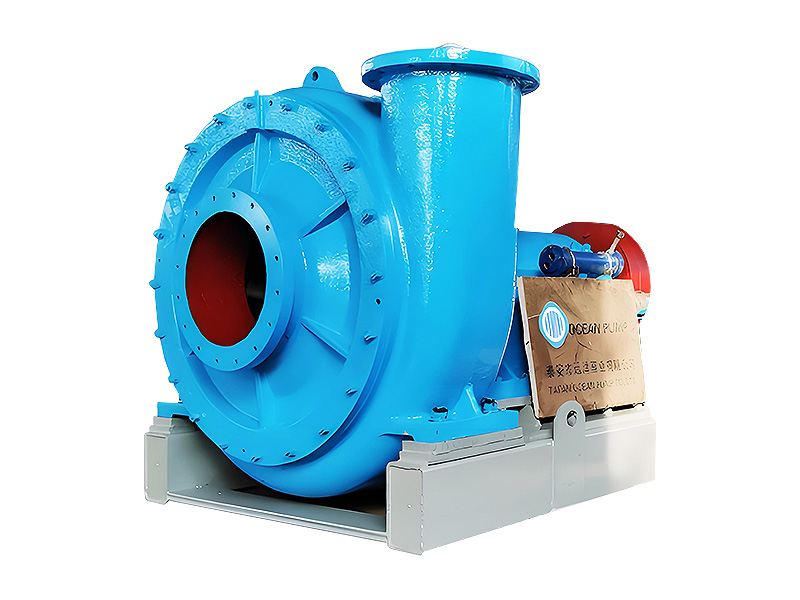

Une pompe de dragage est une pompe centrifuge horizontale qui constitue le cœur battant d’un système de dragage. Cet équipement puissant est spécialement conçu pour traiter des matériaux granulaires abrasifs et des solides de taille limitée en suspension. Sans pompe de dragage, des opérations essentielles comme le transport de boues dans les dragues à aspiration et à coupe seraient impossibles. Dans cet article, nous examinerons la fonction, la conception, les caractéristiques et les critères de sélection des pompes de dragage pour offrir une compréhension complète de leur importance dans les opérations de dragage.
1. Comment fonctionne une pompe de dragage ?

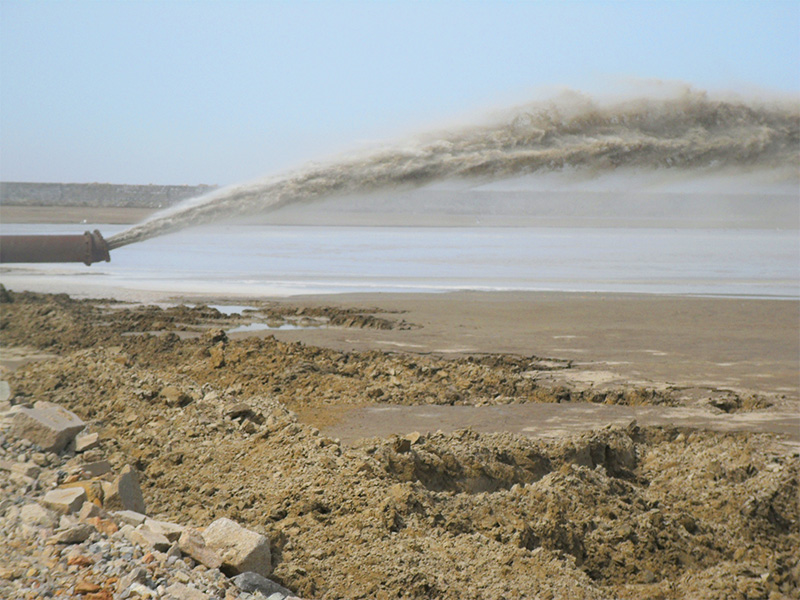

Le rôle principal d’une pompe de dragage est d’aspirer des sédiments, des débris et d’autres matériaux de la surface sous-marine et de les transporter vers un site de déchargement via un pipeline. La pompe est capable de gérer des fragments solides de différentes tailles, réduisant ainsi le temps d’arrêt nécessaire pour le nettoyage. Voici un aperçu plus détaillé de son fonctionnement :
1.1 Composants clés :
- Carter de pompe : Renferme la roue et se connecte aux lignes d’aspiration et de refoulement.
- Roue (ou Impulseur) : Installée à l’intérieur du carter, la roue est reliée au moteur d’entraînement via une boîte de vitesses et un arbre. Elle génère la force centrifuge nécessaire pour déplacer le mélange.
- Couvercle d’aspiration : Scelle l’avant du carter de pompe et se connecte directement au tuyau d’aspiration de la drague.
- Ligne de refoulement : Positionnée près du sommet de la pompe, elle dirige le matériau transporté vers sa destination.
1.2 Processus opérationnel :
La roue fonctionne comme un ventilateur, expulsant l’air et créant un vide au niveau du tuyau d’aspiration. Ce vide absorbe le mélange et le propulse à travers la conduite de refoulement. L’efficacité de ce processus dépend de la conception et de l’alignement des composants de la pompe.
Les pompes modernes pour dragues sont souvent équipées de caractéristiques supplémentaires telles que des revêtements résistants à l’usure, des systèmes d’étanchéité avancés et des entraînements à vitesse variable. Ces améliorations garantissent une meilleure adaptabilité à différentes conditions opérationnelles, y compris la gestion de boues à haute densité et le fonctionnement dans des environnements corrosifs.
2. Caractéristiques d’une pompe de drague
Les pompes de drague sont conçues pour exceller dans des environnements difficiles. Voici leurs principales caractéristiques :
- Gestion de grands volumes : Les pompes de drague sont capables de déplacer efficacement de grandes quantités de fluides et de solides.
- Efficacité d’aspiration améliorée : Les dragues suceuses à tête coupante utilisent souvent des pompes montées sur la coque avec des roues situées à ou en dessous de la ligne de flottaison pour optimiser la production.
- Pression de refoulement impressionnante : Certains modèles peuvent générer des pressions de refoulement atteignant jusqu’à 260 pieds (80 mètres) de hauteur.
- Performance prévisible : Malgré leurs schémas de flux internes complexes, les pompes de drague offrent des performances constantes.
- Durabilité et longévité : Fabriquées avec des matériaux robustes, elles résistent à la nature abrasive des matériaux de dragage, assurant une longue durée de vie.
De plus, les pompes de drague sont conçues pour manipuler une large gamme de matériaux, y compris le sable, le gravier et d’autres matériaux granulaires couramment rencontrés dans les projets de dragage. Leur construction robuste garantit un minimum d’usure même dans des conditions opérationnelles difficiles. Leur capacité à fonctionner de manière constante sous des contraintes élevées en fait des outils essentiels dans des secteurs tels que l’exploitation minière, la construction et la récupération de terres.
Les pompes de drague sont également conçues en tenant compte des considérations environnementales. En gérant efficacement l’élimination des sédiments, elles contribuent à maintenir les voies navigables et à réduire l’impact environnemental des opérations de dragage. Les conceptions avancées intègrent souvent des technologies écoénergétiques, minimisant ainsi leur empreinte écologique.
3. Sélectionner la pompe de dragage appropriée
Choisir la bonne pompe de dragage est essentiel pour le succès de tout projet de dragage. Une pompe mal assortie peut entraîner des inefficacités, une usure accrue et des besoins fréquents de maintenance. Prenez en compte les facteurs suivants lors du choix d’une pompe de dragage :
3.1 Type de matériau et épaisseur :
• Identifiez le type et la densité du matériau à pomper.
• Déterminez la taille et la dureté des particules solides dans le boue.
3.2 Source d’énergie :
• Choisissez entre une alimentation diesel ou électrique en fonction des exigences du projet et de la disponibilité.
3.3 Données de performance de la pompe :
• Évaluez le débit, la hauteur et l’efficacité globale pour garantir que la pompe répond aux exigences du projet.
3.4 Durabilité et maintenance :
• Optez pour des pompes avec des pièces faciles à remplacer et des matériaux résistants à l’usure et à la corrosion.
3.5 Compatibilité des tuyaux :
• Associez la pompe à la taille et au matériau de tuyau appropriés pour éviter les obstructions et maintenir un flux fluide.
Lors de la sélection d’une pompe de dragage, il est également important de prendre en compte les conditions environnementales dans lesquelles la pompe fonctionnera. Par exemple, dans les applications marines, les matériaux de la pompe doivent résister à la corrosion causée par l’exposition à l’eau salée. Dans les mines, la pompe peut avoir à gérer des matériaux plus abrasifs, nécessitant une construction en acier inoxydable ou en acier à haute teneur en chrome. La durée de vie opérationnelle d’une pompe de dragage peut être prolongée en choisissant les bons matériaux et caractéristiques de conception adaptés à l’environnement spécifique du dragage.
De plus, travailler avec un fabricant ou un fournisseur expérimenté peut simplifier le processus de sélection. Ces professionnels peuvent fournir des informations précieuses sur les meilleures configurations de pompes pour des projets spécifiques, garantissant des performances optimales et une rentabilité.
4. Pompes de dragage vs pompes à boue
Bien que les termes « pompe de dragage » et « pompe à boue » soient souvent utilisés de manière interchangeable, il existe des différences essentielles :
4.1 Pompes à boue :
Ces pompes transportent un mélange de fluide contenant des solides tels que des minéraux, du sable ou des déchets. Elles sont polyvalentes et utilisées dans des secteurs comme l’exploitation minière, la construction et le pétrole et le gaz.
4.2 Pompes de dragage :
Un type spécialisé de pompe à boue, les pompes de dragage sont conçues spécifiquement pour le transport de sédiments sous-marins et les projets de récupération de terres.
Les pompes de dragage sont particulièrement efficaces dans les applications nécessitant le transport de grandes quantités de matériaux abrasifs sur de longues distances. Leur conception leur permet de traiter des concentrations élevées de solides sans se boucher, ce qui est un défi courant pour d’autres types de pompes. En revanche, les pompes à boue sont mieux adaptées aux applications à usage général qui ne nécessitent pas le même niveau de durabilité ou de capacité.
De plus, les pompes de dragage sont souvent dotées d’une construction plus robuste pour résister aux conditions de fonctionnement difficiles du dragage sous-marin. Elles sont conçues pour supporter l’impact de gros débris et assurer un fonctionnement continu sans interruptions fréquentes. Cela les rend idéales pour des tâches exigeantes telles que la construction de ports, la prévention des inondations et les projets de restauration environnementale.
5. Considérations essentielles dans la conception des pompes de dragage
Plusieurs facteurs influencent la conception et le fonctionnement des pompes de dragage :
5.1 Débit critique :
• Assurez-vous que le débit de la pompe dépasse le débit critique pour éviter la sédimentation des sédiments et réduire l’usure.
5.2 Hauteur de refoulement :
• Calculez la hauteur totale de refoulement, qui comprend la hauteur statique et la perte de friction, pour correspondre à la capacité de la pompe.
5.3 Sélection des matériaux :
• Utilisez des matériaux durables comme l’acier à haute teneur en chrome ou la fonte pour résister aux conditions abrasives.
• Pour une protection supplémentaire, envisagez des matériaux de revêtement tels que le caoutchouc naturel ou le polyuréthane.
5.4 Type d’installation :
• Choisissez entre des configurations horizontales et verticales en fonction de l’espace et des exigences opérationnelles.
• Les pompes horizontales sont plus faciles à entretenir, tandis que les pompes verticales économisent de l’espace au sol.
5.5 Consommation d’énergie :
Sélectionnez une pompe avec une puissance nominale supérieure à la consommation estimée pour tenir compte des conditions de fonctionnement variables.
Un autre aspect essentiel de la conception des pompes de dragage est l’optimisation des schémas de flux internes. En minimisant les turbulences et les pertes de friction, les pompes de dragage modernes atteignent une efficacité plus élevée et une consommation d’énergie réduite. Cela améliore non seulement les performances opérationnelles, mais réduit également le coût global des projets de dragage. De plus, l’intégration de mécanismes d’étanchéité avancés peut aider à prévenir les fuites et prolonger la durée de vie opérationnelle de la pompe.
Certains modèles de pompes de dragage sont également dotés de fonctionnalités telles que des entraînements à vitesse variable, permettant aux opérateurs d’ajuster les performances de la pompe en fonction des besoins changeants du projet. Cette flexibilité garantit que la pompe reste efficace dans une large gamme de scénarios, de l’élimination de sédiments en grande quantité à des tâches de dragage de précision.
6. Conclusion
Les pompes de dragage sont indispensables dans les opérations de dragage, jouant un rôle vital dans l’enlèvement des sédiments, la récupération des terres et la prévention des inondations. Comprendre les principes de fonctionnement, les caractéristiques et les critères de sélection des pompes de dragage peut garantir des performances optimales et une efficacité à long terme dans vos projets. En choisissant la bonne pompe de dragage, les opérateurs peuvent minimiser la maintenance, réduire la consommation d’énergie et obtenir une productivité accrue, faisant des pompes de dragage la véritable force motrice des systèmes de dragage.
OCEAN Pump, un fournisseur de premier plan d’équipements de dragage, propose une large gamme de pompes de dragage haute performance conçues pour répondre aux besoins divers des projets. Fort d’années d’expertise dans l’industrie du dragage, OCEAN Pump garantit que chaque pompe offre une durabilité, une efficacité et une fiabilité exceptionnelles. Que ce soit pour des projets de récupération à grande échelle ou pour du dragage d’entretien, les solutions OCEAN Pump sont conçues pour aider les clients à réussir.
Investir dans les pompes de dragage de haute qualité d’OCEAN Pump ne renforce pas seulement le succès opérationnel, mais soutient également des pratiques de dragage durables. À mesure que les industries continuent d’évoluer, OCEAN Pump reste engagé à promouvoir l’innovation et l’excellence dans la technologie de dragage.
