Pompe centrifuge : principe de fonctionnement, composants, performances et guide d’utilisation

1. Qu’est-ce qu’une pompe ?

Une pompe est un dispositif mécanique utilisé pour transporter des fluides d’un endroit à un autre. Le fluide transporté peut être un liquide ou, dans certaines applications, un mélange contenant des particules solides, telles que des boues, du sable, de la vase ou d’autres matériaux abrasifs.

Le pompage désigne le processus consistant à utiliser une pompe pour transporter un fluide à travers une canalisation ou un autre système de circulation. En général, une pompe convertit l’énergie mécanique, généralement fournie par un moteur électrique ou un moteur diesel, en énergie hydraulique. Cette énergie hydraulique permet au fluide d’atteindre la pression et la vitesse nécessaires à son transport.

Les différents types de pompes sont conçus pour différentes applications. Les pompes centrifuges comptent parmi les pompes les plus utilisées en raison de leur structure relativement simple, de leur débit continu, de leur rendement élevé et de leur large éventail d’applications.

Elles peuvent être utilisées pour l’eau propre, les liquides industriels, l’irrigation agricole, le drainage, les boues minières, le pompage du sable, le dragage et de nombreuses autres applications de transport de fluides. Cependant, le choix de la pompe doit toujours tenir compte des caractéristiques du fluide transporté, du débit requis, de la hauteur, de la teneur en solides, de la température et des conditions de fonctionnement.

2. Qu’est-ce qu’une pompe centrifuge ?

Une pompe centrifuge est une pompe dynamique qui utilise une roue tournante pour transférer de l’énergie au fluide. La roue tourne à grande vitesse et force le liquide à se déplacer du centre de la roue vers sa périphérie.

Ce processus augmente la vitesse et l’énergie cinétique du liquide. Le corps de pompe convertit ensuite une partie de cette énergie cinétique en énergie de pression, permettant au liquide de sortir de la pompe par la sortie de refoulement.

Une manière simple de comprendre le principe de fonctionnement d’une pompe centrifuge consiste à imaginer un seau rempli d’eau qui tourne rapidement. Lorsque le seau tourne, l’eau tend à se déplacer vers l’extérieur en raison de son mouvement de rotation. Si le seau possède une ouverture, l’eau peut sortir à grande vitesse.

Une pompe centrifuge applique un principe similaire dans un système mécanique contrôlé. Au lieu de faire tourner manuellement un seau, un moteur diesel ou électrique entraîne l’arbre et la roue de la pompe à une vitesse de rotation déterminée.

Le résultat est un processus continu :

Le fluide entre dans la roue → la roue accélère le fluide → le fluide se déplace vers le diamètre extérieur de la roue → l’énergie cinétique est récupérée dans le corps de pompe → le fluide à haute pression sort par la sortie de refoulement.

groupe de pompage pour le dragage de sable

3. Comment fonctionne une pompe centrifuge ?

Le principe de fonctionnement d’une pompe centrifuge peut être expliqué en plusieurs étapes.

3.1 Le fluide entre dans la roue

Lorsque la roue tourne, une zone de basse pression se crée près de son centre, également appelée œil de la roue. Cette différence de pression permet au liquide d’entrer continuellement dans la pompe par l’entrée d’aspiration.

Pour que la pompe fonctionne correctement, le côté aspiration doit être correctement conçu et la pompe doit recevoir une quantité suffisante de liquide. Selon la configuration de la pompe et l’application, il peut être nécessaire d’amorcer la pompe avant sa mise en marche.

3.2 La roue ajoute de l’énergie au fluide

La roue est le principal élément de travail d’une pompe centrifuge.

Lorsque la roue tourne, ses aubes transfèrent de l’énergie mécanique au fluide. La vitesse du fluide augmente et le liquide est entraîné de l’œil de la roue vers sa périphérie extérieure.

La roue agit donc comme le « cœur » de la pompe centrifuge. Son diamètre, la conception des aubes, la vitesse de rotation et la géométrie influencent directement les principaux paramètres de performance de la pompe, tels que le débit, la hauteur et le rendement.

3.3 Le corps de pompe convertit la vitesse en pression

Après avoir quitté la roue, le liquide entre dans le corps de pompe.

Le corps de pompe est généralement conçu avec un passage d’écoulement dont la section augmente progressivement. Lorsque la section de passage augmente, la vitesse du fluide diminue. Selon le principe de conservation de l’énergie et le principe de Bernoulli, une partie de l’énergie cinétique est convertie en énergie de pression statique.

Cela permet à la pompe de générer une augmentation significative de la pression.

Enfin, le liquide sous pression sort par la sortie de refoulement et entre dans la canalisation en aval.

Ainsi, une pompe centrifuge ne se contente pas de « pousser » directement le liquide de l’entrée vers la sortie. Elle fournit d’abord de l’énergie cinétique au liquide au moyen de la roue tournante, puis convertit une partie importante de cette énergie cinétique en pression.

4. Principaux composants d’une pompe centrifuge

Une pompe centrifuge se compose de plusieurs composants mécaniques et hydrauliques importants. Chaque composant joue un rôle spécifique et contribue à la fiabilité et aux performances globales de la pompe.

4.1 Roue

La roue est le principal composant hydraulique rotatif d’une pompe centrifuge.

Elle reçoit la puissance mécanique de l’arbre de la pompe et transfère de l’énergie au liquide par l’intermédiaire de ses aubes rotatives. La conception de la roue influence considérablement le débit, la hauteur, le rendement et la capacité de la pompe à traiter les solides.

Dans les applications abrasives, telles que le pompage du sable, le pompage des boues et le dragage, le matériau de la roue et la conception de ses passages d’écoulement sont particulièrement importants.

4.2 Corps de pompe

Le corps de pompe est également appelé corps, enveloppe ou corps en volute.

Il entoure la roue et assure le passage d’écoulement du liquide. Dans de nombreuses pompes centrifuges, la section transversale du corps augmente progressivement afin de favoriser la conversion de la vitesse du fluide en pression.

Le corps doit présenter une résistance mécanique suffisante et, selon l’application, une résistance à l’usure suffisante.

4.3 Plaque d’usure ou revêtement

Dans les pompes destinées à traiter des fluides abrasifs, les composants hydrauliques peuvent comprendre des plaques d’usure, des revêtements ou des composants remplaçables résistants à l’usure.

Ces composants protègent le corps principal de la pompe contre le contact direct avec les particules abrasives.

Dans les applications de pompage de boues, de sable, de gravier et de dragage, la résistance à l’usure est particulièrement importante, car les particules solides peuvent provoquer une érosion rapide des matériaux conventionnels.

L’utilisation de composants d’usure remplaçables peut également simplifier la maintenance et réduire les coûts de réparation du corps principal de la pompe.

4.4 Arbre de pompe

L’arbre de pompe transmet le couple du moteur électrique ou du moteur diesel à la roue.

Comme l’arbre doit transmettre une puissance mécanique tout en tournant à grande vitesse, il doit présenter une résistance, une rigidité et une résistance suffisantes à l’usure et à la corrosion.

Un arbre correctement conçu contribue à maintenir une rotation stable de la roue et à réduire le risque de défaillances mécaniques.

4.5 Roulements

Les roulements supportent l’arbre rotatif de la pompe et réduisent les frottements pendant le fonctionnement.

Ils contribuent également à contrôler les mouvements et les vibrations de l’arbre. Une lubrification, un alignement et une maintenance appropriés des roulements sont essentiels pour garantir la fiabilité de la pompe à long terme.

Une température excessive des roulements, des bruits anormaux ou des vibrations peuvent indiquer des problèmes tels qu’un mauvais alignement, une lubrification insuffisante, une charge excessive ou des dommages aux roulements.

4.6 Accouplement

L’accouplement relie l’arbre de la pompe à l’arbre du moteur électrique ou du moteur diesel.

Il transmet la puissance mécanique et contribue à compenser de légers écarts d’installation ou d’alignement entre l’équipement d’entraînement et la pompe.

Un accouplement correctement sélectionné contribue à un fonctionnement plus régulier et aide à protéger la pompe ainsi que le système d’entraînement contre des contraintes mécaniques excessives.

4.7 Garniture mécanique

La garniture mécanique est une méthode courante d’étanchéité de l’arbre utilisée dans les pompes industrielles modernes.

Elle utilise des surfaces d’étanchéité rotatives et fixes soigneusement ajustées afin de minimiser les fuites autour de l’arbre en rotation.

Les garnitures mécaniques sont particulièrement adaptées aux applications dans lesquelles il est important de contrôler les fuites. Lorsqu’elles sont correctement sélectionnées et entretenues, elles peuvent assurer de faibles fuites et une durée de service relativement longue.

4.8 Garniture à tresse

La garniture à tresse, également appelée garniture de presse-étoupe, est une méthode traditionnelle d’étanchéité par contact.

L’étanchéité est obtenue en comprimant des anneaux de garniture autour de l’arbre ou de la chemise de la pompe. Par rapport aux garnitures mécaniques, les systèmes à garniture tressée sont généralement simples, économiques et relativement faciles à installer et à entretenir.

Ils sont couramment utilisés dans les applications où une petite quantité de fuite contrôlée est acceptable, notamment dans certaines applications de pompage des boues et de dragage.

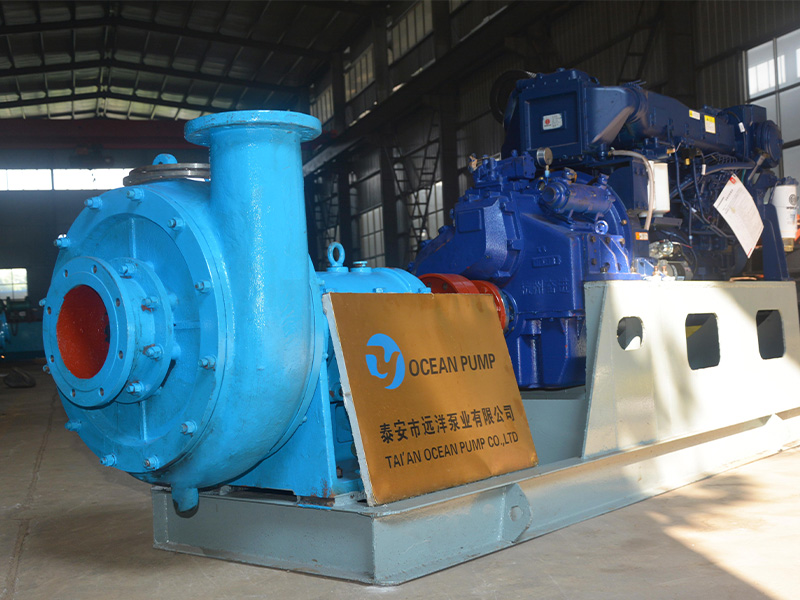

fournisseur de groupes de pompage de dragage

5. Principaux paramètres de performance d’une pompe centrifuge

Lors du choix d’une pompe centrifuge, quatre principaux paramètres de performance doivent être pris en compte : le débit, la hauteur, la puissance et le rendement.

5.1 Débit (Q)

Le débit correspond au volume de liquide qu’une pompe peut transporter par unité de temps.

Les unités les plus courantes comprennent :

  • m³/h
  • L/s
  • GPM

Le débit représente la capacité de pompage de l’équipement. Par exemple, une pompe ayant une capacité nominale de 100 m³/h peut théoriquement fournir 100 mètres cubes de fluide par heure dans les conditions de fonctionnement spécifiées.

Cependant, le débit réel dépend de l’ensemble du système, notamment du diamètre de la canalisation, de la distance de refoulement, de la différence d’altitude, des accessoires, des caractéristiques du fluide et du point de fonctionnement de la pompe.

5.2 Hauteur (H)

La hauteur de pompe décrit l’énergie que la pompe ajoute à une unité de poids du fluide. Elle est généralement exprimée en mètres (m).

La hauteur de pompe est souvent confondue avec la hauteur verticale à laquelle une pompe peut élever de l’eau. En réalité, la hauteur représente l’énergie nécessaire pour surmonter la résistance totale du système.

Elle peut comprendre :

  • La hauteur d’aspiration
  • L’élévation au refoulement
  • Les pertes par friction dans les canalisations
  • Les pertes dans les vannes et les accessoires
  • Les exigences de pression au point de destination

Ainsi, une pompe ayant une hauteur plus élevée peut généralement surmonter une résistance plus importante du système, à condition que la pompe soit correctement sélectionnée pour le débit requis.

5.3 Puissance (P)

La puissance de la pompe représente l’énergie mécanique ou électrique nécessaire pour faire fonctionner la pompe.

Les principaux concepts de puissance comprennent la puissance à l’arbre et la puissance hydraulique utile.

La puissance à l’arbre est la puissance mécanique transmise à l’arbre de la pompe par le moteur électrique ou le moteur diesel.

La puissance hydraulique utile est la partie de l’énergie qui est effectivement transférée au fluide pour réaliser le pompage.

La puissance est généralement exprimée en :

  • kW
  • HP

Une sélection correcte de la puissance est importante. Un entraînement sous-dimensionné peut ne pas fournir l’énergie nécessaire pour atteindre le point de fonctionnement requis, tandis qu’une puissance excessive peut augmenter les coûts d’équipement et d’exploitation.

5.4 Rendement (η)

Le rendement de la pompe indique dans quelle mesure la puissance mécanique d’entrée est convertie en énergie hydraulique utile.

La relation de base peut être exprimée comme suit :

η = (Puissance hydraulique utile / Puissance à l’arbre) × 100 %

Un rendement plus élevé signifie généralement que moins d’énergie est perdue pendant le fonctionnement.

Pour les pompes fonctionnant en continu pendant de nombreuses heures par jour, même une faible différence de rendement peut avoir un impact significatif sur la consommation d’énergie et les coûts d’exploitation à long terme.

6. Comment sélectionner la bonne pompe centrifuge ?

Le choix d’une pompe centrifuge ne doit pas être basé uniquement sur le débit.

Avant de sélectionner une pompe, les conditions de fonctionnement suivantes doivent être clairement définies :

  1. Débit requis : combien de mètres cubes par heure sont nécessaires ?
  2. Hauteur totale : quelle pression ou quelle hauteur totale est requise à la sortie de la pompe ?
  3. Conditions d’aspiration : quelle est la hauteur d’aspiration ou la condition d’aspiration en charge ?
  4. Distance de refoulement : quelle distance le fluide doit-il parcourir ?
  5. Diamètre de la canalisation : quelle est la taille des conduites d’aspiration et de refoulement ?
  6. Caractéristiques du fluide : s’agit-il d’eau propre, de sable, de boue ou d’un autre liquide ?
  7. Teneur en solides : si des solides sont présents, quelle est leur concentration et quelle est la taille maximale des particules ?
  8. Température : quelle est la température de fonctionnement du fluide ?
  9. Source d’entraînement : la pompe fonctionne-t-elle avec un moteur électrique, un moteur diesel ou un autre système d’entraînement ?
  10. Durée de fonctionnement : la pompe fonctionnera-t-elle occasionnellement ou en continu ?

Pour les applications abrasives, telles que le pompage du sable et le dragage, le choix des matériaux est particulièrement important. Une pompe conçue pour l’eau propre peut ne pas être adaptée à des concentrations élevées de sable ou à des particules solides de grande taille.

7. Procédure de mise en service d’une pompe centrifuge

Une mise en service correcte est essentielle pour protéger la pompe, le moteur et le système de canalisations.

7.1 Préparation avant la mise en marche

Avant de démarrer la pompe, effectuez une inspection complète.

Vérifiez que :

  • Toutes les connexions sont correctement serrées.
  • Les composants d’étanchéité sont en bon état.
  • Les niveaux d’huile de lubrification sont corrects.
  • Les boulons de la base sont correctement serrés.
  • Les conduites d’aspiration et de refoulement sont correctement raccordées.
  • Il n’existe aucune fuite évidente ni anomalie mécanique.

7.2 Amorcer la pompe et éliminer l’air

Pour les pompes nécessitant un amorçage, remplir la pompe de liquide et éliminer l’air emprisonné constitue une étape essentielle.

Ouvrez les vannes d’entrée et les vannes de purge d’air correspondantes et remplissez la pompe jusqu’à ce que du liquide sorte par la vanne de purge sans bulles d’air visibles.

Un amorçage correct permet d’éviter la présence d’air dans la pompe et garantit que celle-ci peut établir les conditions hydrauliques nécessaires.

En règle générale, une pompe centrifuge ne doit pas fonctionner à sec, sauf si elle est spécifiquement conçue pour fonctionner à sec.

7.3 Démarrer avec la vanne de refoulement fermée

Avant la mise en marche, la vanne de refoulement doit généralement rester fermée ou être placée dans la position de démarrage spécifiée par le fabricant.

Cela réduit la charge hydraulique initiale et contribue à limiter le courant de démarrage ainsi que les contraintes mécaniques.

Cependant, la procédure exacte de démarrage peut varier selon la conception de la pompe et l’application. Il convient donc de toujours suivre les instructions d’utilisation du fabricant.

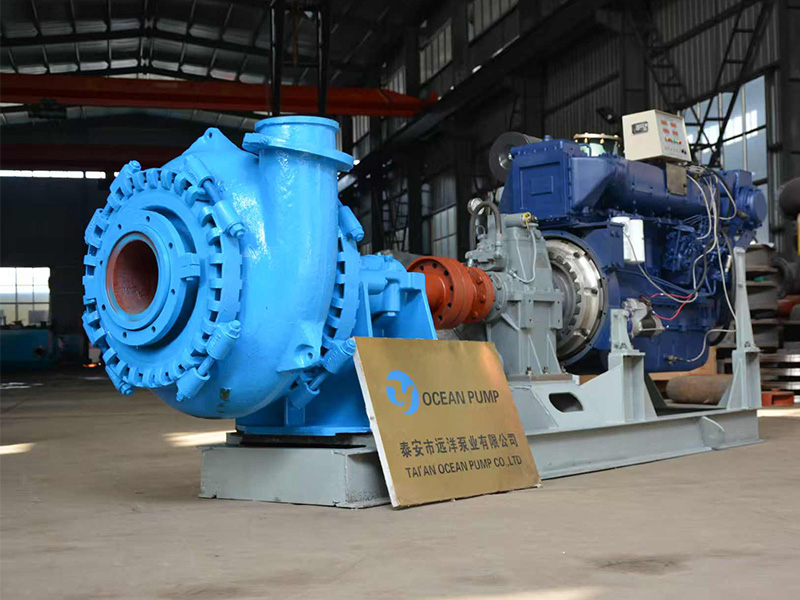

usine de pompes centrifuges à lisier

8. Fonctionnement et surveillance d’une pompe centrifuge

Après le démarrage du moteur électrique ou du moteur diesel, la pompe doit être surveillée attentivement.

8.1 Vérifier les bruits et vibrations anormaux

Observez la pompe pendant le démarrage et le fonctionnement.

Soyez attentif aux éléments suivants :

  • Bruits anormaux
  • Vibrations excessives
  • Température inhabituelle des roulements
  • Fuites
  • Pression de refoulement instable
  • Courant moteur anormal

Si des conditions anormales importantes apparaissent, arrêtez la pompe et identifiez la cause avant de poursuivre le fonctionnement.

8.2 Ouvrir progressivement la vanne de refoulement

Une fois que la pompe a atteint une vitesse de fonctionnement stable, ouvrez progressivement la vanne de refoulement.

Réglez la vanne jusqu’à atteindre le débit et la pression de fonctionnement souhaités.

Une ouverture trop rapide de la vanne peut provoquer des variations brusques du débit et de la pression et augmenter le risque de coup de bélier dans le système de canalisations.

8.3 Surveiller les paramètres de fonctionnement

Pendant le fonctionnement continu, les principaux paramètres doivent être surveillés régulièrement.

Ils comprennent :

  • Pression d’aspiration
  • Pression de refoulement
  • Débit
  • Courant moteur
  • Température des roulements
  • Vibrations de l’arbre ou de la pompe
  • État des fuites

La surveillance de ces paramètres permet aux opérateurs d’identifier rapidement les problèmes potentiels et de maintenir des performances stables de la pompe.

9. Applications courantes des pompes centrifuges

Les pompes centrifuges sont largement utilisées parce qu’elles peuvent répondre à une grande variété de besoins en matière de transport de fluides.

Les applications typiques comprennent :

  • Alimentation en eau
  • Irrigation
  • Drainage
  • Transfert de fluides industriels
  • Exploitation minière
  • Pompage du sable
  • Pompage des boues
  • Dragage
  • Assèchement des chantiers de construction
  • Industries de procédés

Pour les applications d’eau propre, les pompes centrifuges conventionnelles sont généralement suffisantes.

Pour les fluides fortement abrasifs, tels que le sable, le gravier ou les boues minérales, des pompes spécialisées pour boues ou pour sable peuvent être nécessaires, avec des passages hydrauliques adaptés et des matériaux résistants à l’usure.

Dans les applications de dragage, le choix de la pompe est encore plus important, car le système peut devoir transporter un mélange d’eau et de particules solides sur des distances considérables.

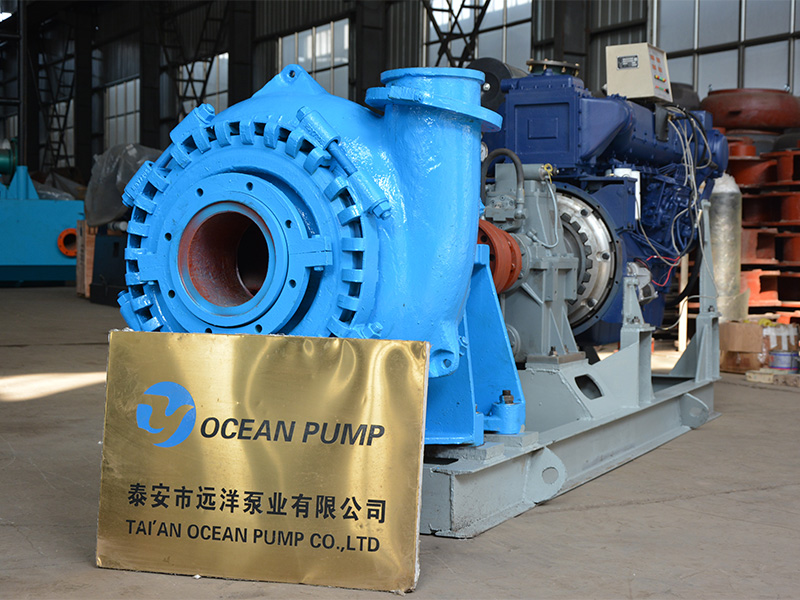

fabrication de pompes centrifuges à sable

10. Conclusion

Une pompe centrifuge est un dispositif mécanique qui convertit l’énergie mécanique en énergie hydraulique et utilise une roue tournante pour transporter continuellement un fluide.

Le principe de fonctionnement est relativement simple : la roue tourne à grande vitesse, transfère de l’énergie au liquide, accélère le fluide vers le bord extérieur de la roue et crée une zone de basse pression au niveau de l’œil de la roue. Le corps de pompe contribue ensuite à convertir l’énergie cinétique en énergie de pression avant que le fluide ne soit refoulé dans la canalisation.

La roue, le corps de pompe, la plaque d’usure ou le revêtement, l’arbre, les roulements, l’accouplement et le système d’étanchéité jouent tous un rôle important dans les performances et la fiabilité de la pompe.

Lors du choix d’une pompe centrifuge, les utilisateurs doivent prendre en compte bien plus que le débit nominal. Le débit, la hauteur, la puissance, le rendement, les caractéristiques du fluide, la teneur en solides, les conditions d’aspiration, la résistance des canalisations et l’environnement de fonctionnement doivent être évalués conjointement.

Un amorçage, une mise en service, un réglage des vannes et une surveillance continue appropriés sont également importants pour garantir un fonctionnement sûr et fiable.

Pour les applications exigeantes impliquant du sable, des boues, du gravier ou des matériaux de dragage, une pompe centrifuge standard destinée à l’eau peut ne pas être suffisante. Une pompe à sable, une pompe à boues ou une pompe de dragage spécialement conçue, équipée de composants hydrauliques adaptés et résistants à l’usure, peut offrir une meilleure durabilité et de meilleures performances opérationnelles.

Ainsi, comprendre le principe de fonctionnement d’une pompe centrifuge et ses principaux composants constitue la première étape pour sélectionner la pompe appropriée, améliorer l’efficacité du système, réduire les coûts de maintenance et assurer un transport fiable des fluides à long terme.
