Le pompage de sable est un processus essentiel dans le dragage, l’exploitation minière, les travaux hydrauliques, la construction, la métallurgie et d’autres secteurs où l’eau doit être transportée avec du sable, de la vase, du gravier, de la boue ou d’autres particules solides. Contrairement aux pompes ordinaires pour eau claire, les pompes à sable sont spécialement conçues pour traiter les mélanges solide-liquide et les matériaux abrasifs.
Une pompe à sable correctement sélectionnée permet d’assurer un transport stable des boues tout en réduisant les risques de colmatage, d’usure excessive et d’arrêts liés à la maintenance. Selon l’application, différents types de pompes centrifuges à sable sont disponibles, notamment les pompes à sable horizontales, les pompes à sable verticales, les pompes à sable portables et les pompes de dragage pour travaux lourds.
Cet article présente la définition et la classification des pompes à sable, leur principe de fonctionnement, leurs principaux composants, le choix des matériaux, leur résistance à l’usure ainsi que leurs principales applications.
1. Qu’est-ce qu’une pompe à sable ?

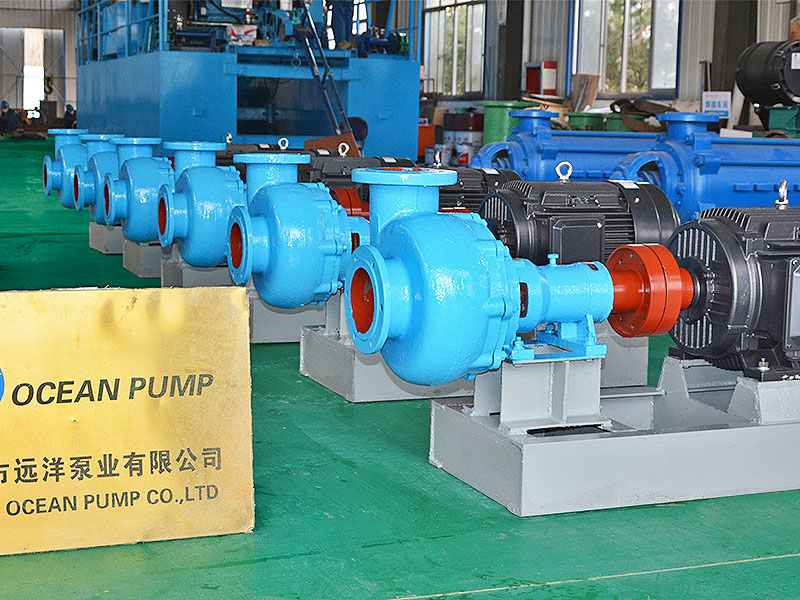

Une pompe à sable est une pompe centrifuge spécialement conçue pour transporter des mélanges solide-liquide contenant du sable, de la vase, de la boue, du gravier, des particules minérales ou d’autres matières solides en suspension.
Les pompes à sable sont également souvent appelées pompes à lisier ou pompes à boues et à sable. Elles appartiennent à la catégorie plus large des pompes pour fluides chargés et se distinguent des pompes centrifuges conventionnelles pour eau claire.
Les principales caractéristiques d’une pompe à sable sont notamment :
- De larges passages hydrauliques internes
- Une forte résistance à l’usure
- Une grande capacité à transporter des particules solides
- Des roues spécialement conçues
- Des chemises et pièces en contact avec le fluide résistantes à l’usure
- Des performances stables lors du transport de boues abrasives
Lorsqu’une pompe transporte du sable de rivière ou des boues minières, les particules solides heurtent et frottent continuellement la roue, le corps de pompe, les chemises et les autres composants en contact avec le fluide. Une pompe à sable doit donc présenter une structure hydraulique et mécanique plus robuste qu’une pompe à eau ordinaire.
Pour les applications fortement abrasives, les pièces en contact avec le fluide en alliage à haute teneur en chrome sont largement utilisées en raison de leur excellente résistance à l’abrasion et aux impacts.
Les pompes à sable sont couramment utilisées pour le dragage des rivières, le curage des lacs et des réservoirs, l’extraction de sable, le transport des résidus miniers, le traitement des minerais, les projets de construction et le transport industriel des boues.
3. Comment fonctionne une pompe à sable centrifuge ?
Le principe de fonctionnement d’une pompe à sable centrifuge repose sur la conversion de l’énergie mécanique en énergie hydraulique.
Le processus peut être divisé en cinq étapes principales.
3.1 Transmission de l’énergie
Un moteur électrique ou un moteur diesel entraîne l’arbre de la pompe à grande vitesse.
L’arbre transmet l’énergie mécanique à la roue, qui tourne en continu et fournit l’énergie principale nécessaire au transport du mélange chargé.
3.2 Génération de la force centrifuge
Le mélange solide-liquide entre au centre de la roue en rotation.
Lorsque la roue tourne, la force centrifuge déplace le mélange depuis l’œil de la roue vers sa périphérie. Le mélange est accéléré et acquiert de l’énergie cinétique.
3.3 Conversion de l’énergie cinétique en pression
Le mélange à grande vitesse quitte la roue avec une vitesse importante.
Il pénètre ensuite dans le corps de pompe ou la volute, où le passage hydraulique s’élargit progressivement. Lorsque la vitesse diminue, une partie de l’énergie cinétique est convertie en énergie de pression.
Ce processus augmente la pression du mélange et fournit la hauteur manométrique nécessaire à son transport.
3.4 Refoulement et transport stables
Le mélange sous pression circule dans la volute puis entre dans la conduite de refoulement.
La pompe fournit en continu la pression et le débit nécessaires afin que le mélange eau-sable puisse être transporté vers un bassin de décantation, une zone de stockage, la rive, une installation de traitement ou une autre destination.
La distance réelle de refoulement dépend de la hauteur manométrique de la pompe, du diamètre de la conduite, de la configuration de la canalisation, de la concentration du mélange, de la différence d’altitude et d’autres conditions hydrauliques.
3.5 Cycle d’aspiration continu
Lorsque le mélange est évacué de la roue, une zone de pression relativement faible se forme autour de l’œil de la roue.
La pression extérieure pousse alors un nouveau mélange dans la pompe à travers la conduite d’aspiration.
Le cycle continu d’aspiration, d’accélération, de conversion de pression et de refoulement permet à une pompe à sable centrifuge de fonctionner en continu.
4. Principaux composants d’une pompe à sable
Les performances et la durée de vie d’une pompe à sable dépendent fortement de ses composants hydrauliques, de son système de transmission, de son système d’étanchéité et du choix des matériaux.
4.1 Roue
La roue est souvent considérée comme le cœur de la pompe à sable.
Elle transfère l’énergie mécanique de l’arbre en rotation au mélange et génère la force centrifuge nécessaire au pompage.
Les roues des pompes à sable possèdent généralement des passages hydrauliques relativement larges afin de réduire les risques de colmatage lors du transport de sable, de gravier ou d’autres particules solides.
Comme la roue est directement en contact avec le mélange abrasif, elle fait également partie des composants soumis à l’usure la plus importante.
4.2 Corps de pompe et volute
Le corps de pompe contient et guide le mélange après sa sortie de la roue.
La volute est conçue pour recueillir le flux à grande vitesse et convertir progressivement l’énergie cinétique en énergie de pression.
Sa conception hydraulique influence directement la hauteur manométrique, le rendement et les performances globales de la pompe.
4.3 Chemises d’usure
Les chemises d’usure protègent le corps de pompe et les autres zones critiques contre le contact direct avec le mélange abrasif.
La chemise avant peut être soumise à une usure particulièrement importante, et le jeu entre la chemise et la roue est essentiel au maintien du rendement hydraulique.
Lorsque ce jeu augmente en raison de l’usure, les performances de la pompe peuvent progressivement diminuer. Une inspection régulière et le remplacement rapide des chemises usées sont donc importants pour maintenir un fonctionnement stable.
4.4 Arbre de pompe
L’arbre de pompe transmet le couple du moteur électrique, du moteur diesel ou du réducteur à la roue.
Il doit présenter une résistance et une rigidité suffisantes pour supporter la rotation à grande vitesse et les charges mécaniques sans déformation excessive.
4.5 Manchon d’arbre
Le manchon d’arbre constitue une protection autour de l’arbre.
Il contribue à empêcher le fluide pompé d’entrer directement en contact avec l’arbre principal et de l’endommager par corrosion ou usure mécanique.
Comme le manchon est conçu comme un composant d’usure remplaçable, il peut généralement être remplacé indépendamment, au lieu de remplacer l’arbre de pompe, beaucoup plus coûteux.
4.6 Ensemble de paliers
Les paliers supportent les charges radiales et axiales générées par l’arbre en rotation.
Une lubrification appropriée des paliers est essentielle pour réduire les frottements, contrôler la température de fonctionnement et maintenir une rotation régulière de l’arbre.
La lubrification et l’inspection régulières doivent donc faire partie du programme de maintenance préventive.
4.7 Accouplement
L’accouplement relie le moteur électrique ou le moteur diesel à l’arbre de la pompe.
Les accouplements flexibles peuvent compenser certains défauts d’alignement lors de l’installation et contribuer à absorber les vibrations, protégeant ainsi la pompe et le système d’entraînement contre les contraintes mécaniques excessives.
5. Matériaux des pompes à sable et résistance à l’usure
Le choix du matériau est l’un des facteurs les plus importants lors de la sélection d’une pompe à sable ou d’une pompe à lisier.
Le matériau approprié dépend de la concentration, de la taille et de la dureté des particules, de leur abrasivité, de leur corrosivité, de la température et des conditions de fonctionnement du fluide pompé.
5.1 Alliage à haute teneur en chrome
L’alliage à haute teneur en chrome, tel que les matériaux à base de Cr27, est l’un des matériaux les plus utilisés pour les pompes à sable soumises à une forte abrasion.
La dureté typique peut atteindre environ HRC 58–62, selon l’alliage utilisé et le processus de traitement thermique.
Il est particulièrement adapté aux :
- Sables de quartz
- Sables de rivière
- Résidus miniers
- Boues minérales
- Scories
- Autres matières solides fortement abrasives
Dans des conditions fortement abrasives, l’alliage à haute teneur en chrome peut considérablement augmenter la durée de service des roues, chemises et autres composants en contact avec le fluide par rapport à la fonte ordinaire.
5.2 Fonte
La fonte offre une bonne aptitude au moulage, un coût relativement faible et des performances suffisantes pour les applications moins abrasives.
Elle peut convenir aux :
- Faibles concentrations de sable
- Sédiments fins et relativement tendres
- Boues et vases
- Concentrations en solides inférieures à environ 5–8 %
- Applications sans sable de quartz dur ni grosses pierres
Cependant, la fonte conventionnelle n’est généralement pas le premier choix pour les applications fortement abrasives impliquant du sable et du gravier.
5.3 Chemises en caoutchouc
Le caoutchouc offre une excellente élasticité et une bonne résistance aux impacts.
Il peut absorber l’impact de certaines particules anguleuses tout en offrant une bonne résistance à la corrosion.
Les pompes avec revêtement en caoutchouc peuvent être adaptées aux boues contenant des particules anguleuses ou aux applications où la corrosion est plus importante que l’abrasion mécanique sévère.
5.4 Acier inoxydable
L’acier inoxydable offre une excellente résistance à la corrosion et une bonne résistance mécanique.
Sa surface relativement lisse peut également réduire l’accumulation de matériaux.
Il est davantage utilisé dans les applications où la corrosion constitue le principal problème et où l’usure abrasive est relativement limitée, notamment dans certaines applications chimiques et agroalimentaires.
6. Principales applications des pompes à sable
Les pompes à sable et les pompes de dragage sont utilisées dans de nombreux secteurs parce qu’elles permettent de transporter des mélanges contenant à la fois des liquides et des particules solides.
6.1 Travaux hydrauliques et dragage
Les pompes à sable sont largement utilisées pour :
- Le dragage des rivières
- Le dragage des lacs
- Le curage des réservoirs
- L’entretien des ports
- L’entretien des chenaux
- L’évacuation du sable
Les opérations régulières de dragage contribuent à maintenir la capacité des voies navigables, les conditions de navigation et les performances hydrauliques.
6.2 Exploitation minière
Dans les exploitations minières, les pompes à lisier transportent les boues minérales, les résidus, le sable et d’autres matériaux abrasifs.
Les pompes à lisier à haute teneur en chrome sont particulièrement utiles lorsque les particules minérales dures provoquent une usure importante.
6.3 Travaux municipaux
Les pompes à sable et à lisier peuvent être utilisées pour éliminer les sédiments des bassins de décantation, des systèmes de drainage et des installations liées au traitement des eaux usées.
Elles peuvent également contribuer aux projets de gestion des eaux pluviales et des sédiments.
6.4 Travaux de construction
Les projets de construction utilisent des pompes à sable pour des applications telles que :
- La poldérisation et le remblai hydraulique
- Le remplissage hydraulique
- Le drainage des fouilles
- Le transport des boues de construction
- Les travaux de tunnels et de construction au bouclier
Pour les projets de remblai à grande échelle, la pompe doit être sélectionnée en fonction du débit requis, de la concentration du mélange, de la distance de pompage et de la différence d’altitude.
6.5 Métallurgie et production d’acier
Les pompes à sable et à lisier sont utilisées pour transporter les scories de haut fourneau, les scories hydrauliques et d’autres mélanges solide-liquide générés lors des processus métallurgiques.
Les composants résistants à l’usure sont particulièrement importants, car les scories peuvent provoquer une abrasion importante.
6.6 Production d’énergie
Les centrales électriques peuvent utiliser des pompes à lisier pour le nettoyage des bassins de cendres, l’évacuation des sédiments de charbon, la gestion des scories et le transport des cendres volantes.
Un transport fiable des boues contribue à réduire l’accumulation des sédiments et à assurer un fonctionnement plus propre et plus efficace des installations.
7. Comment choisir la bonne pompe à sable ?
Le choix d’une pompe à sable ne doit pas être basé uniquement sur le diamètre de la conduite.
Une sélection professionnelle de pompe doit prendre en compte plusieurs paramètres de fonctionnement :
- Débit requis – Combien de mètres cubes de mélange ou de sable pur doivent être transportés par heure ?
- Hauteur manométrique de la pompe – Quelle pression est nécessaire pour surmonter la différence d’altitude, les pertes de charge dans la conduite et les autres résistances ?
- Profondeur d’aspiration – À quelle profondeur sous la pompe se trouve le matériau à pomper ?
- Distance de refoulement – Sur quelle distance le mélange doit-il être transporté ?
- Concentration en solides – Quel pourcentage du mélange est constitué de sable, de boue ou d’autres solides ?
- Taille des particules – Le mélange contient-il du sable fin, du gravier, des pierres ou des particules de grande taille ?
- Caractéristiques du matériau – Le fluide est-il fortement abrasif, corrosif ou les deux ?
- Méthode d’installation – La pompe est-elle installée horizontalement, verticalement, sur un navire de dragage ou sous l’eau ?
- Source d’énergie – Un moteur électrique, un moteur diesel ou un autre système d’entraînement est-il nécessaire ?
Par exemple, un projet de pompage de sable en eaux peu profondes avec une courte distance de refoulement peut utiliser une pompe à sable portable compacte. Un projet de dragage en eaux profondes avec une forte concentration de sable et des particules de grande taille peut nécessiter une pompe de dragage pour travaux lourds ou une pompe à lisier submersible.
Par conséquent, le meilleur fabricant de pompes à sable doit évaluer l’ensemble des conditions de fonctionnement plutôt que de recommander simplement une pompe en fonction du diamètre de la conduite.
8. Conclusion
Une pompe à sable est une pompe centrifuge spécialisée conçue pour transporter des mélanges solide-liquide tels que le sable, la vase, la boue, le gravier, les boues minérales et les résidus miniers.
Par rapport aux pompes ordinaires pour eau claire, les pompes à sable utilisent des passages hydrauliques plus larges, des composants hydrauliques plus robustes et des matériaux plus résistants à l’usure afin de traiter les matières solides abrasives.
Les pompes à sable horizontales PNS, les pompes à sable verticales PNSL, les pompes à sable portables PS et les pompes de dragage pour travaux lourds WN répondent à différentes applications et conditions de fonctionnement.
Parmi tous les facteurs de sélection, le débit, la hauteur manométrique, la profondeur d’aspiration, la distance de refoulement, la concentration en solides, la taille des particules et le niveau d’abrasivité du matériau sont particulièrement importants.
Pour les applications fortement abrasives, les pièces en contact avec le fluide en alliage à haute teneur en chrome peuvent améliorer considérablement la résistance à l’usure et la durée de service. Une conception appropriée de la roue, des chemises, de l’arbre, des paliers, du système d’étanchéité et de l’accouplement est également essentielle pour garantir un fonctionnement fiable à long terme.
Qu’il s’agisse du dragage de sable de rivière, du curage de réservoirs, du transport de résidus miniers, de la poldérisation, du transport de boues de construction, de la gestion des scories métallurgiques ou du traitement des cendres de centrales électriques, le choix de la bonne pompe centrifuge à sable est essentiel pour assurer un transport stable et économique des mélanges solide-liquide.
