Une drague à câble d’acier est un équipement spécialisé conçu pour le dragage sous-marin, en particulier dans des environnements difficiles où il est nécessaire d’enlever efficacement le sable, les boues et les sédiments. Grâce à son design innovant et à ses fonctionnalités polyvalentes, elle est idéale pour les opérations en eaux profondes ou dans des zones éloignées. Les dragues à câble d’acier ne sont pas seulement des outils performants mais également des atouts indispensables pour maintenir et améliorer les environnements marins et les voies navigables. Que ce soit pour approfondir un port ou nettoyer le lit pollué d’une rivière, ces machines accomplissent leur tâche avec précision et fiabilité.
La polyvalence d’une drague à câble d’acier réside dans sa capacité à s’adapter à diverses conditions de travail. En utilisant des technologies avancées et des matériaux durables, ces dragues peuvent fonctionner dans des environnements hostiles, manipulant des matériaux abrasifs et corrosifs sans compromettre leurs performances. De plus, leur conception leur permet d’atteindre des profondeurs impressionnantes, ce qui les rend adaptées aux projets nécessitant des excavations sous-marines loin des côtes. Cet article explore la structure, les composants, les mécanismes de fonctionnement et les avantages des dragues à câble d’acier, en mettant en avant leur importance dans les projets de dragage marin.
1. Introduction
Les dragues à câble d’acier sont des outils essentiels dans les opérations de dragage modernes. Ces machines sont conçues pour exécuter des tâches d’excavation sous-marine avec précision et efficacité. Une drague à câble d’acier typique est composée de plusieurs pontons qui assurent la flottabilité et le support des équipements essentiels tels que le système de levage, les câbles de contrôle et une pompe à boue submersible (également appelée pompe de dragage submersible). Cet équipement permet à la drague d’extraire des matériaux à des profondeurs pouvant atteindre plusieurs dizaines de mètres.
Les dragues à câble d’acier sont parfaitement adaptées à des tâches telles que le retrait de boues épaisses, le transport de sable et l’entretien des voies navigables marines. Grâce à leur conception robuste, elles offrent durabilité et adaptabilité pour des environnements d’eau douce comme marins. Très recherchées pour leur capacité à mener des opérations complexes de dragage avec efficacité, elles sont indispensables dans des secteurs tels que la maintenance portuaire, le nettoyage environnemental et l’extraction de sable.
2. Structure et composants d’une drague à câble d’acier
Le design de la drague à câble d’acier allie efficacité et adaptabilité. Elle comprend plusieurs composants clés qui travaillent ensemble pour garantir une performance optimale.
2.1 Pontons principaux
Les pontons principaux sont cruciaux pour la flottabilité et l’intégrité structurelle de la drague. Ces plateformes flottantes supportent tous les autres composants de la drague. Lorsque les pontons sont suffisamment grands, ils peuvent accueillir des éléments supplémentaires tels que :
- Des groupes électrogènes pour alimenter les équipements ;
- Des armoires de commande pour la gestion des opérations ;
- D’autres dispositifs auxiliaires améliorant l’efficacité de la drague.
2.2 Pompe à boue submersible : le cœur de la drague
Au cœur de chaque drague à câble d’acier se trouve la pompe à boue submersible. Conçue pour fonctionner sous l’eau, cette pompe est capable de draguer des boues épaisses, du sable et des sédiments même à des profondeurs de plusieurs dizaines de mètres. La pompe de dragage submersible présente plusieurs avantages clés :
- Haute efficacité : Elle excelle dans les opérations de désensablement, permettant de manipuler de grands volumes de matériaux en peu de temps. Sa conception robuste minimise les arrêts, en faisant un atout fiable pour les projets exigeants.
- Durabilité : Fabriquée avec des matériaux résistants à l’érosion et à la corrosion, elle est conçue pour résister à des conditions abrasives et corrosives, ce qui la rend particulièrement adaptée aux environnements marins.
- Polyvalence : Des accessoires optionnels, comme des canons à eau haute pression, renforcent la capacité de la pompe à desserrer les matériaux compacts ou cohésifs tels que le sable dense et l’argile, permettant ainsi de gérer un large éventail de scénarios de dragage.
- Capacité de dragage en profondeur : La pompe est capable d’atteindre des profondeurs impressionnantes, ce qui en fait un choix idéal pour les projets nécessitant des excavations en eaux profondes.
2.3 Système de levage
Le système de levage, souvent équipé d’un treuil et d’un palan, permet le déplacement vertical de la pompe de dragage submersible. Ce système garantit un positionnement précis pour des résultats de dragage optimaux et simplifie les opérations de déploiement et de récupération de la pompe.
2.4 Câble de contrôle
Le câble de contrôle joue un rôle essentiel dans le maintien de la stabilité de la pompe submersible. Sa conception structurelle empêche naturellement la pompe de tourner sous l’effet du mouvement de l’impulseur, garantissant ainsi un fonctionnement stable et fiable, même dans des conditions exigeantes.

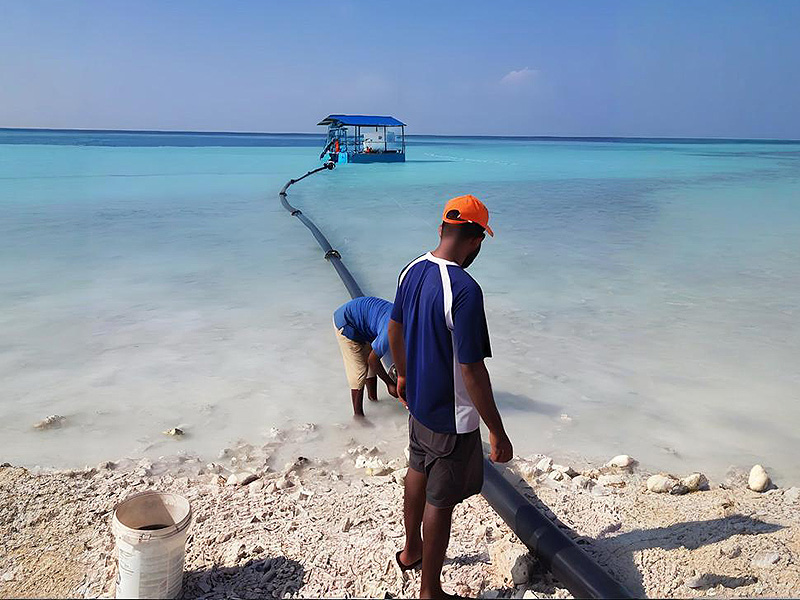

2.5 Systèmes de tuyauterie pour le transport des matériaux
Les matériaux extraits par la pompe sont transportés via un système de tuyauterie robuste, comprenant généralement :
- Tuyaux en caoutchouc : Reliant la pompe aux systèmes hors de l’eau.
- Tuyaux en PE : Associés à des flotteurs, ces tuyaux transportent le mélange boue-eau sur de longues distances.
Selon les besoins de dragage, la tuyauterie peut s’étendre sur plusieurs kilomètres. Dans ces cas, une pompe de surpression peut être ajoutée pour maintenir un transport efficace des matériaux.
3. Fonctionnement et mécanisme de travail
L’opération d’une drague à câble d’acier repose sur une coordination efficace entre ses différents composants. Voici comment elle fonctionne :
3.1 Positionnement
La drague est ancrée ou positionnée à l’emplacement souhaité.
3.2 Déploiement de la pompe
Le système de levage descend la pompe submersible dans l’eau.
3.3 Processus de dragage
La pompe extrait les boues, le sable ou les sédiments du site sous-marin. Si nécessaire, des canons à eau haute pression sont utilisés pour desserrer les matériaux compacts.
3.4 Transport des matériaux
Le mélange extrait est transporté via le système de tuyauterie jusqu’à sa destination, avec l’aide de pompes de surpression pour les opérations à longue distance.
Ce processus fluide garantit une extraction et un transport efficaces des matériaux, faisant de la drague à câble d’acier un choix fiable pour les projets de dragage à grande échelle.
4. Applications et avantages des dragues à câble d’acier
4.1 Applications
- Dragage marin : Idéal pour les opérations en haute mer et les projets au large.
- Entretien portuaire : Nettoyage des sédiments pour maintenir des voies navigables praticables.

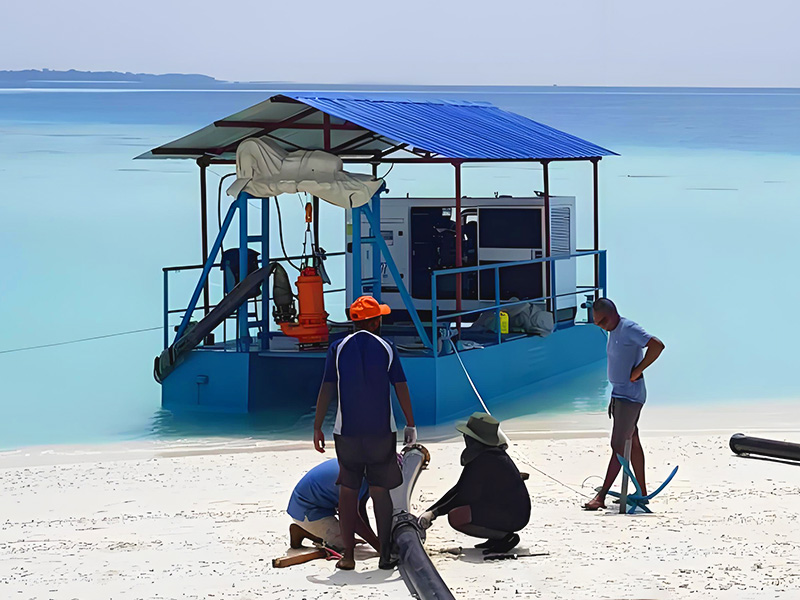

- Extraction de sable : Extraction efficace de sable à des fins de construction.
- Nettoyage environnemental : Retrait des sédiments pollués des plans d’eau.
4.2 Avantages
- Haute efficacité : Capacité à draguer des boues et des sédiments épais à des profondeurs importantes.
- Durabilité : Les matériaux résistants à la corrosion et à l’érosion garantissent une longue durée de vie.
- Adaptabilité : Équipée de fonctionnalités comme des canons à eau haute pression et des pompes de surpression pour des conditions difficiles.
- Rentabilité : La possibilité de transporter les matériaux sur de longues distances réduit les coûts opérationnels.
5. Conclusion
En conclusion, une drague à câble d’acier est un outil indispensable pour les opérations de dragage modernes. Sa conception robuste, comprenant des composants tels que la pompe à boue submersible, les câbles de contrôle et les systèmes de levage, garantit une performance efficace et fiable.
Si vous recherchez une solution fiable pour vos besoins en dragage, OCEAN Pump est là pour vous aider. Forte de plusieurs décennies d’expertise, OCEAN Pump se spécialise dans la fourniture de plans de dragage complets. Nous offrons des services clés en main, incluant la conception et la livraison de systèmes de drague à câble d’acier, accompagnés d’équipements de haute qualité à des prix d’usine. Faites confiance à OCEAN Pump pour des résultats exceptionnels dans vos projets de dragage. Visitez notre site dès aujourd’hui pour découvrir nos solutions innovantes !
