1. Introduction
La drague à pompe à gravier de 8 pouces fabriquée par TAIAN OCEAN PUMP CO., LIMITED est l’une des solutions de dragage de taille moyenne les plus populaires pour le dragage des rivières, l’extraction de sable, le nettoyage des bassins, l’entretien des réservoirs et les projets miniers.
Comparée aux petites dragues suceuses à désagrégateur (cutter suction dredgers), la drague à pompe à gravier de 8 pouces offre une profondeur de dragage plus importante, une meilleure capacité de transport des solides et une distance de refoulement plus longue, tout en conservant une structure relativement simple et un coût d’investissement compétitif.
Une drague à pompe à gravier de 8 pouces présente plusieurs avantages :
- Une concentration élevée de solides
- Une excellente résistance à l’usure
- Une grande capacité de pompage des particules de grande taille
- Une profondeur de dragage flexible
- Une longue distance de refoulement
- Un coût de maintenance réduit
- Une adaptation à de nombreuses applications de dragage
La drague à pompe à gravier de 8 pouces standard se compose principalement de quatre systèmes principaux :
- Système de coque
- Système de pompage du sable
- Système de positionnement et de déplacement de la drague
- Système de conduite de refoulement
Chaque système est conçu pour garantir une exploitation efficace et une longue durée de service.
2. Système de coque
La drague adopte une structure modulaire en pontons d’acier, ce qui facilite considérablement le transport et l’assemblage sur site.
La coque comprend :
- Deux pontons latéraux
- Un ponton central
2.1 Pontons latéraux
Les deux pontons latéraux assurent principalement la flottabilité de la drague et garantissent une excellente stabilité pendant les opérations de dragage.

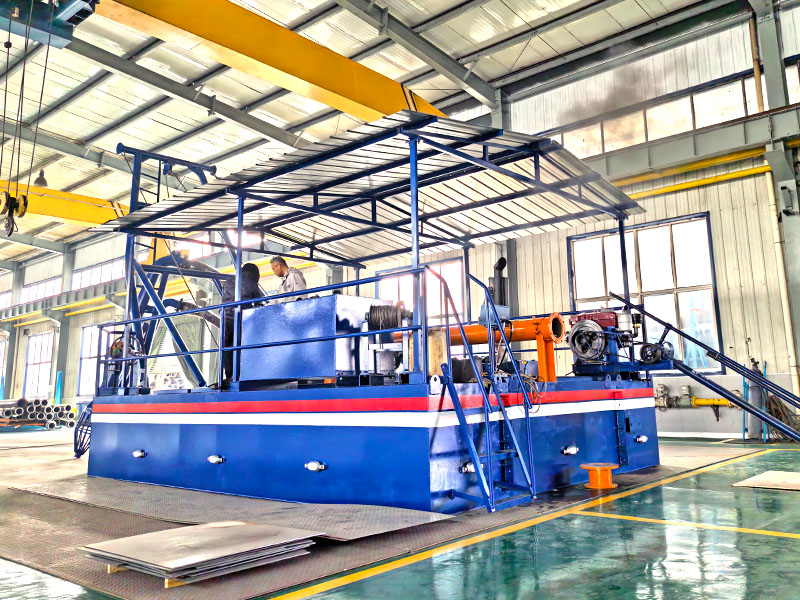

2.2 Ponton central
Le ponton central accueille les principaux équipements, notamment :
- Pompe à gravier
- Moteur diesel
- Réducteur
- Embrayage
- Pompe à eau
- Réservoir de carburant
- Composants hydrauliques et mécaniques
2.3 Composants structurels supplémentaires
La coque est également équipée de :
- Garde-corps de sécurité
- Auvent de protection solaire
- Bases de fixation des équipements
- Modules de connexion renforcés
- Plateformes de maintenance
La conception modulaire permet à la drague d’être transportée dans des conteneurs et assemblée rapidement sur le chantier.
3. Système de pompage du sable
Le système de pompage constitue le cœur de toute la drague.
Contrairement aux pompes à boues classiques, la drague OCEAN PUMP utilise une pompe à gravier robuste spécialement conçue pour les applications fortement abrasives.
Tous les composants en contact avec le fluide pompé (wet-end) sont fabriqués en alliage haute teneur en chrome, offrant une excellente résistance à l’abrasion et aux impacts.
Les principaux avantages sont :
- Une durée de vie prolongée
- Une réduction des opérations de maintenance
- Un coût d’exploitation inférieur
- De meilleures performances dans les matériaux très abrasifs
Le corps de pompe est beaucoup plus épais que celui des pompes à boues conventionnelles. Cette conception robuste permet un fonctionnement continu dans des environnements de travail difficiles.
L’un des principaux avantages d’une pompe à gravier de 8 pouces est son large passage hydraulique.
Taille maximale des particules : 127 mm (5 pouces)
Cela permet à la drague de pomper :
- Boue
- Sable
- Gravier
- Galets
- Pierres arrondies
- Petits rochers
- Briques cassées
sans risque important de colmatage.
En sélectionnant différentes vitesses de fonctionnement, une pompe à gravier peut fournir :
Débit du mélange :
- 140–900 m³/h
Cette flexibilité permet à la même drague de s’adapter à différentes profondeurs d’eau et distances de refoulement.
3.1 Options de performance flexibles
Les différentes conditions de travail nécessitent des performances de pompe différentes.
OCEAN PUMP propose deux versions de pompes :
Pompe à gravier standard à hauteur manométrique normale
Adaptée pour :
- Dragage des rivières
- Extraction de sable
- Élimination générale des sédiments
Hauteur manométrique maximale typique :
40–50 mètres
Pompe à gravier haute pression / haute hauteur manométrique
Adaptée pour :
- Le refoulement sur longue distance
- Les applications nécessitant une grande hauteur de relevage
- Les projets de dragage profond
Hauteur manométrique maximale typique :
60–70 mètres
4. Moteur diesel, réducteur et embrayage
4.1 Pourquoi utiliser un réducteur et un embrayage ?
La pompe à gravier et le moteur diesel fonctionnent généralement à des vitesses optimales différentes.
C’est pourquoi un réducteur est installé afin d’adapter la vitesse de rotation du moteur à celle nécessaire au fonctionnement de la pompe.
L’embrayage permet :
- Un fonctionnement indépendant du moteur
- Un engagement progressif de la pompe
- Un démarrage plus facile
- Une réduction des chocs mécaniques
- Une meilleure protection des équipements
4.2 Sélection du moteur diesel
Afin de compenser les pertes de transmission et de garantir des performances fiables, la puissance du moteur diesel est généralement sélectionnée entre 1,5 et 1,8 fois la puissance nécessaire sur l’arbre de la pompe.
Les moteurs diesel marins sont couramment utilisés car ils sont conçus pour un fonctionnement continu dans des conditions industrielles difficiles.
4.2.1 Un moteur entraînant deux pompes
L’un des grands avantages de cette drague réside dans son système d’entraînement efficace.
Le moteur diesel marin entraîne simultanément :
- La pompe principale à gravier
- La pompe d’eau de rinçage haute pression
La partie avant du moteur est reliée à la pompe à gravier par l’intermédiaire du réducteur et de l’embrayage.
La poulie arrière entraîne la pompe d’eau de rinçage grâce à une transmission par courroie.
Cette configuration « un moteur, deux pompes » permet de réduire la consommation de carburant tout en maximisant la productivité de la drague.
5. Tête de dragage par aspiration de type Jet
5.1 Tuyauterie intégrée d’aspiration et de lavage
La pompe de lavage injecte de l’eau à haute pression sur les matériaux compactés du fond de la rivière.
Simultanément, la pompe à gravier aspire immédiatement le mélange d’eau et de sédiments qui a été désagrégé.
Ce processus combiné de lavage et d’aspiration améliore considérablement l’efficacité du dragage.

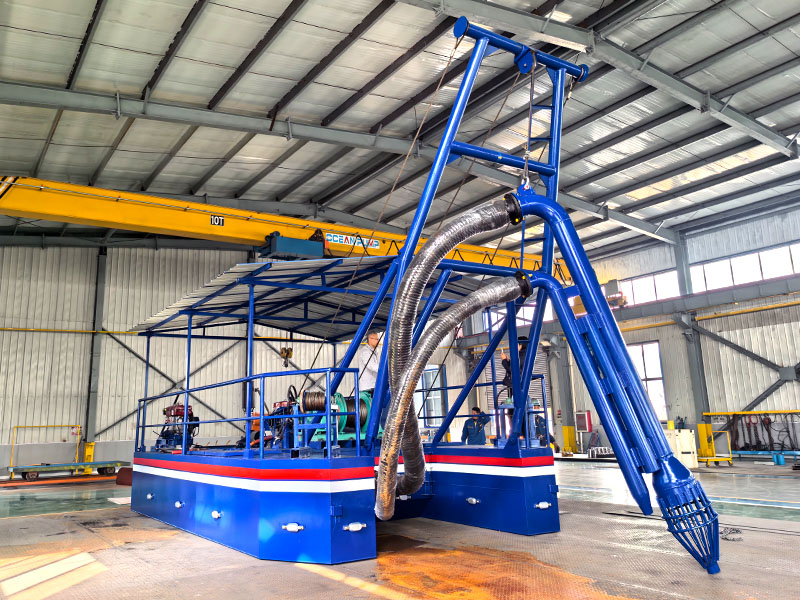

La tête de dragage par aspiration de type Jet est composée de deux tuyaux en acier soudés :
- Tuyau d’aspiration
- Tuyau d’eau de lavage
Ce système est particulièrement efficace pour le dragage de :
- Sable compacté
- Argile
- Limon
- Sédiments mélangés
6. Système de positionnement et de déplacement de la drague
Un dragage efficace nécessite un positionnement précis de la drague.

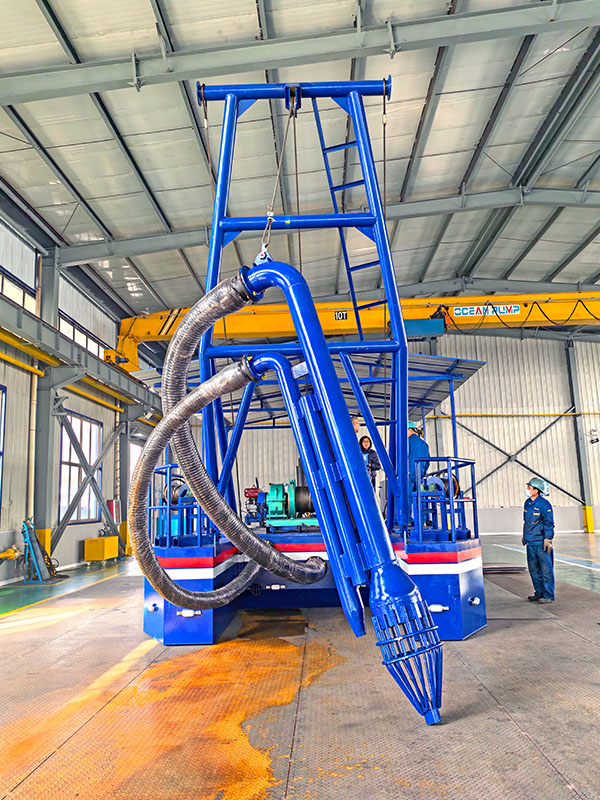

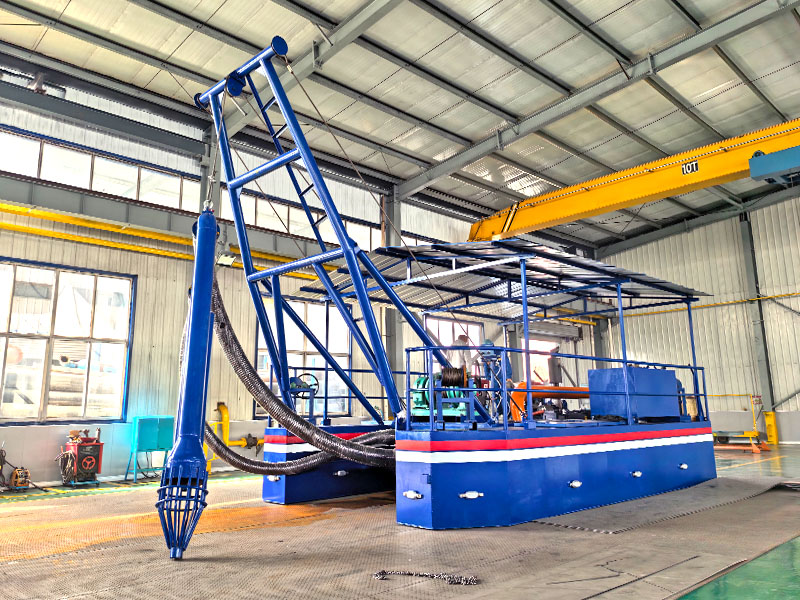

6.1 Portique
Un portique est installé à l’avant de la drague afin de supporter le tuyau d’aspiration et le mécanisme de levage.
6.2 Treuil de levage
Le système de poulies et de treuil permet de contrôler :
- Le levage vertical
- Le déplacement horizontal
- Le réglage de la profondeur de travail
Cela permet à l’opérateur de positionner avec précision la tête d’aspiration.
6.3 Trois treuils manuels pour ancres
La drague est équipée de :
- Trois treuils manuels pour ancres
Normalement, chaque treuil comprend :
- 50 mètres de câble en acier
Le système d’ancrage maintient fermement la drague en position tout en permettant des mouvements d’oscillation contrôlés pendant les opérations de dragage.
6.4 Système de propulsion par hélice
La partie arrière de la drague est équipée de :
- Une hélice marine
- Un moteur diesel indépendant pour la propulsion
Ce système de propulsion facilite :
- Le déplacement entre différentes zones de travail
- L’ajustement de la position de la drague
- La navigation sur de courtes distances
7. Système de tuyauterie de refoulement
Après le pompage, le mélange d’eau et de sédiments est transporté à travers le système de tuyauterie de refoulement.
7.1 Tuyaux de refoulement en PEHD
La conduite principale utilise des tuyaux rigides en PEHD (polyéthylène haute densité).
Ses principaux avantages sont :
- Excellente résistance à la corrosion
- Haute résistance à l’usure
- Faible poids
- Installation facile
- Longue durée de service
Chaque section de tuyau est fournie avec des brides libres, permettant une connexion rapide et simple.
7.2 Tuyaux flexibles en caoutchouc
Les tracés des conduites sont rarement totalement rectilignes.
Par conséquent, des tuyaux flexibles en caoutchouc sont installés aux endroits où la conduite change de direction afin de :
- Ajuster l’orientation de la conduite
- Absorber les vibrations
- Réduire les contraintes mécaniques
- Faciliter l’installation
7.3 Flotteurs pour tuyauteries
Des flotteurs en PEHD spécialement conçus sont utilisés pour maintenir la conduite de refoulement flottante à la surface de l’eau.
Leurs avantages comprennent :
- Réduction des frottements de la conduite
- Installation plus facile
- Amélioration de l’efficacité hydraulique
- Sécurité accrue du système de tuyauterie
8. Conclusion
La drague à pompe à gravier de 8 pouces d’OCEAN PUMP combine une pompe à gravier robuste pour applications intensives, une structure modulaire en pontons, un système efficace de dragage par aspiration de type Jet, un système d’alimentation fiable avec moteur diesel ainsi qu’un système de tuyauterie de refoulement en PEHD résistant.
Elle constitue une solution complète pour différents projets de dragage.
Grâce à sa capacité à manipuler des particules jusqu’à 127 mm, à transporter un mélange avec un débit de 140 à 900 m³/h et à fonctionner efficacement avec différentes profondeurs de dragage et distances de refoulement, cette drague représente une solution idéale pour :
- Le dragage des rivières
- L’extraction de sable
- L’entretien des réservoirs
- Les projets miniers
Lors du choix d’une drague de 8 pouces, il est important de prendre en compte non seulement le prix d’achat initial, mais également les facteurs suivants :
- Les conditions réelles de travail
- La distance de refoulement
- La profondeur de dragage
- La configuration du moteur
- La conception du système de tuyauterie
- Les coûts d’exploitation et de maintenance à long terme
Une drague correctement configurée offrira une productivité supérieure, des coûts d’exploitation réduits et une durée de vie considérablement prolongée, devenant ainsi un investissement rentable pour tout projet professionnel de dragage.
