Le choix du modèle d’alimentation électrique approprié pour une drague est l’une des décisions les plus importantes lors de la conception d’un équipement de dragage. La source d’énergie influence directement le coût d’exploitation, la fiabilité de l’équipement, les besoins en maintenance et l’efficacité globale de fonctionnement de la drague.
En général, les dragues et les pompes de dragage peuvent être alimentées par deux méthodes principales :
- Alimentation électrique depuis le réseau local
- Alimentation par moteur diesel ou groupe électrogène diesel
La solution la plus adaptée dépend principalement du site de travail, de la disponibilité des infrastructures électriques, de l’environnement d’exploitation et de la configuration de l’équipement.
1. Évaluer le site de travail avant de choisir le système d’alimentation
La première étape dans le choix du système énergétique d’une drague consiste à analyser les conditions du chantier.
Les principales questions à considérer sont :
- Y a-t-il une ligne électrique haute tension à proximité du site de dragage ?
- Est-il possible de se connecter au réseau électrique industriel local ?
- Le site est-il situé à proximité d’une centrale électrique, d’une zone minière, d’une zone industrielle ou d’un port ?
- La drague doit-elle être déplacée fréquemment entre différents sites ?
Les réponses à ces questions permettent de déterminer si une drague électrique ou une drague diesel est la solution la plus appropriée.
2. Alimentation électrique des dragues connectées au réseau
2.1 Lorsque l’alimentation du réseau est disponible
Si une alimentation électrique haute tension fiable est disponible à proximité de la zone de travail, la connexion directe de la drague au réseau électrique local est généralement la solution la plus économique.
Les domaines d’application typiques comprennent :
- Centrales thermiques
- Centrales hydroélectriques
- Réservoirs industriels
- Zones minières disposant déjà d’infrastructures électriques
- Grands projets de dragage fixes
Dans ce cas, la drague n’a pas besoin d’un groupe électrogène diesel supplémentaire. L’électricité peut être transmise directement aux équipements embarqués par des câbles électriques.
2.2 Avantages des pompes de dragage entraînées par moteur électrique
Lorsque l’électricité du réseau est utilisée, les pompes de dragage peuvent être entraînées par des moteurs électriques au lieu de moteurs diesel.
Par rapport aux systèmes diesel, les moteurs électriques présentent plusieurs avantages :
Coût d’équipement réduit
Pour une même puissance de sortie, un moteur électrique coûte généralement moins cher qu’un moteur diesel équipé d’un système complet d’alimentation en carburant.
Adaptation plus facile de la vitesse
Les moteurs électriques peuvent être sélectionnés selon la vitesse de fonctionnement nécessaire de la pompe, ce qui facilite l’adaptation aux conditions de fonctionnement de la pompe.
Contrairement aux moteurs diesel, qui fonctionnent généralement à des vitesses fixes telles que 1500 tr/min ou 1800 tr/min, les moteurs électriques offrent une plus grande flexibilité.
Pas besoin de réducteur dans de nombreux cas
Grâce aux différentes vitesses synchrones disponibles, les moteurs électriques peuvent souvent entraîner directement la pompe de dragage sans nécessiter de réducteur supplémentaire.
Cela permet de réduire :
- Les pertes mécaniques
- Le coût de l’équipement
- Les besoins de maintenance
3. Comment choisir le type de moteur électrique approprié ?
L’environnement de travail détermine le type de moteur adapté.
3.1 Moteur électrique standard
Pour les environnements de dragage classiques, un moteur industriel standard est généralement suffisant.
Applications typiques :
- Rivières
- Lacs
- Réservoirs
- Projets généraux d’extraction de sable
3.2 Moteur antidéflagrant pour zones dangereuses
Si l’opération de dragage se situe dans un environnement présentant :
- Une forte concentration de poussières
- Des gaz inflammables
- Des zones minières
- Des usines chimiques
un moteur antidéflagrant peut être nécessaire.
Les moteurs antidéflagrants sont conçus pour réduire les risques d’inflammation et améliorer la sécurité d’exploitation.
3.3 Moteur adapté aux hautes altitudes pour les zones montagneuses
Dans les régions de haute altitude, la densité de l’air diminue, ce qui affecte les performances de refroidissement du moteur.
Pour les projets situés dans des zones élevées, il est recommandé de sélectionner un moteur adapté aux hautes altitudes afin de garantir :
- Une bonne dissipation thermique
- Une puissance de sortie stable
- Une durée de vie prolongée
4. Exigences de tension et de fréquence pour les dragues électriques
Lorsqu’une alimentation électrique locale est utilisée, l’un des facteurs les plus importants est l’adaptation aux normes électriques locales.
Les différents pays utilisent différents systèmes industriels de tension et de fréquence.
Avant la fabrication de la drague, le client doit confirmer :
- La tension industrielle (par exemple : 380 V, 400 V, 415 V, 440 V, 460 V, etc.)
- La fréquence (50 Hz ou 60 Hz)
- Le système de phases (généralement alimentation triphasée)
4.1 Pourquoi la fréquence influence les performances de la pompe ?
La vitesse de fonctionnement d’un moteur électrique dépend de la fréquence d’alimentation.
Par exemple :
- Une pompe fonctionnant à environ 1500 tr/min avec une alimentation 50 Hz
- Le même moteur peut fonctionner à environ 1800 tr/min avec une alimentation 60 Hz
Selon les lois de similitude des pompes, lorsque la vitesse augmente :
- Le débit augmente
- La hauteur manométrique augmente
- La consommation électrique augmente
Par conséquent, une même pompe de dragage peut présenter des performances différentes selon qu’elle fonctionne en 50 Hz ou en 60 Hz.
Les clients ne doivent donc pas simplement remplacer un moteur 50 Hz par un moteur 60 Hz sans vérifier la conception complète du système de pompage.
5. Alimentation par moteur diesel et groupe électrogène pour les dragues
5.1 Lorsque l’alimentation diesel est nécessaire
Si aucune alimentation électrique haute tension fiable n’est disponible à proximité du site de dragage, la drague doit disposer d’une source d’énergie indépendante.
La solution la plus couramment utilisée est :
Moteur diesel + groupe électrogène
Cette configuration est largement utilisée pour :
- Les rivières isolées
- Les chantiers de construction
- Les projets miniers
- Les opérations de dragage temporaires
- Les zones sans infrastructure électrique
6. Sélection de la vitesse du moteur diesel et adaptation avec la boîte de vitesses
La plupart des moteurs diesel industriels fonctionnent à :
- 1500 tr/min (applications avec générateur 50 Hz)
- 1800 tr/min (applications avec générateur 60 Hz)
Cependant, les pompes de dragage peuvent nécessiter différentes vitesses de fonctionnement.
6.1 Adaptation de la vitesse du moteur diesel avec celle de la pompe
Si la vitesse requise de la pompe est inférieure à 1500 tr/min, il est recommandé de choisir un moteur diesel de 1500 tr/min.
Cela permet de minimiser la différence de vitesse entre le moteur et la pompe.
Une boîte de vitesses peut ensuite être installée afin d’obtenir la vitesse de fonctionnement nécessaire pour la pompe.
Avantages :
- Meilleure efficacité mécanique
- Réduction des vibrations
- Durée de vie plus longue de l’équipement
6.2 Pourquoi installer un embrayage entre le moteur et la pompe ?
Même lorsque la vitesse du moteur diesel correspond à celle de la pompe, il est recommandé d’installer un embrayage entre la source d’énergie et la pompe.
L’embrayage permet :
- Le démarrage indépendant du moteur
- Un engagement progressif de la pompe
- La protection du système d’arbre
- La réduction des charges d’impact
- Une maintenance plus facile
Un système de transmission de puissance correctement conçu améliore la fiabilité pendant les opérations de dragage à long terme.

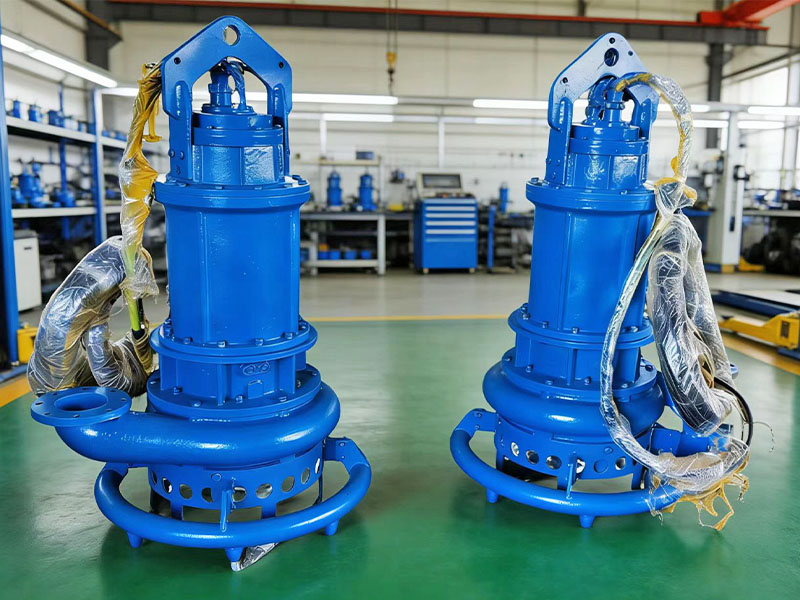

7. Alimentation électrique des pompes submersibles à boues
Les pompes submersibles à boues possèdent une conception différente des pompes de dragage horizontales traditionnelles.
Le moteur et la pompe sont intégrés dans une seule unité verticale submersible.
Par conséquent :
- La pompe ne peut pas être entraînée mécaniquement par un moteur diesel.
- Elle nécessite une alimentation électrique provenant d’un groupe électrogène ou d’une connexion au réseau électrique.
Pour les projets éloignés, un groupe électrogène diesel est généralement utilisé pour fournir l’énergie nécessaire.
7.1 Adaptation de la tension et de la fréquence des groupes électrogènes
Comme le groupe électrogène fournit un système électrique indépendant, l’adaptation de la tension et de la fréquence est moins contraignante que dans le cas d’une connexion directe au réseau.
Cependant, il est toujours recommandé de configurer le groupe électrogène selon les normes électriques locales.
Une correspondance correcte permet d’assurer la compatibilité avec :
- Les armoires de commande
- Les variateurs de fréquence (VFD)
- Les systèmes de protection
- Les équipements auxiliaires
10. Conception professionnelle du système d’alimentation pour les équipements de dragage
Le choix du modèle d’alimentation approprié nécessite de prendre en compte :
- Le lieu de travail
- Les infrastructures électriques disponibles
- Le type de pompe
- Le débit et la hauteur manométrique requis
- La fréquence de fonctionnement
- La norme de tension électrique
- Les conditions environnementales
- Les exigences de transport et de mobilité
Un système d’alimentation correctement conçu peut améliorer considérablement l’efficacité de la drague, réduire les coûts d’exploitation et prolonger la durée de vie de l’équipement.
En tant que fabricant professionnel d’équipements de dragage, nous pouvons fournir des solutions complètes comprenant :
- Dragues électriques
- Dragues diesel
- Systèmes de pompes de dragage
- Systèmes de pompes submersibles à boues
- Groupes électrogènes
- Armoires de commande et systèmes électriques
Contactez notre équipe d’ingénieurs pour obtenir une solution personnalisée d’alimentation pour votre drague en fonction de vos conditions de travail.
