Les pompes à boues jouent un rôle essentiel en tant que dispositifs de transport de fluides, et sont largement utilisées dans des secteurs tels que l’exploitation minière, la construction et le traitement des eaux usées. Elles sont spécialement conçues pour traiter des mélanges de solides et de liquides, appelés boues. Pour faire un choix efficace de la pompe à boues la mieux adaptée à une tâche particulière, il est nécessaire de bien comprendre les types de pompes à boues, leur structure et les méthodes de calcul de la levée de tête. Cet article explorera en détail la classification des pompes à boues, la définition et le calcul de la levée de tête, des exemples d’applications réelles, et se conclura par un résumé des points clés.
1. Qu’est-ce qu’une pompe à boues et ses types ?
Comme son nom l’indique, une pompe à boues est une machine spécifiquement conçue pour transporter des boues. Ce mélange combine de l’eau avec des particules solides telles que du sable, du gravier ou d’autres résidus. En fonction de leur structure et de leur mode de fonctionnement, on peut principalement classer les pompes à boues en deux types : les pompes à boues horizontales et les pompes à boues submersibles.
1.1 Pompe à boues horizontale
Tout d’abord, les pompes à boues horizontales sont assez courantes dans de nombreuses applications. Le corps de pompe positionné horizontalement les rend particulièrement adaptées aux environnements de travail en surface ou semi-souterrains. Les principaux composants des pompes à boues horizontales comprennent un impeller, un boîtier de pompe, des roulements et des dispositifs d’étanchéité. Ces pompes fonctionnent de manière assez simple. L’impeller tourne à grande vitesse, générant une force centrifuge. Lorsque l’impeller tourne, il crée un différentiel de pression. Ce différentiel permet à la pompe d’aspirer le liquide par l’entrée et de le pousser par la sortie. De plus, les fabricants équipent souvent les pompes à boues horizontales d’impellers plus grands pour gérer et transporter efficacement les particules solides avec le liquide. En termes de performances, les pompes à boues horizontales peuvent généralement atteindre des hauteurs de tête allant de 10 à 50 mètres. Leur débit peut atteindre plusieurs centaines de mètres cubes par heure. Ces caractéristiques les rendent particulièrement adaptées à l’extraction de boues et de boues de ciment à grande échelle, en particulier dans les opérations minières et sur les chantiers de construction.
1.2 Pompe à boues submersible
D’autre part, les pompes à boues submersibles sont spécialement conçues pour les opérations sous-marines. Elles sont généralement submergées au fond des plans d’eau et extraient directement l’eau et les particules solides vers la surface. Les principaux composants des pompes à boues submersibles sont un moteur submersible, un impeller, un boîtier de pompe et des dispositifs d’étanchéité. La pompe à boues submersible fonctionne en utilisant un moteur pour entraîner la rotation de l’impeller. Lorsque le liquide pénètre dans le boîtier de la pompe, l’impeller génère une force centrifuge qui pousse le liquide vers la sortie. Notamment, la conception bien étanchée de ces pompes empêche l’eau et les particules solides de pénétrer dans le moteur, ce qui améliore considérablement la fiabilité et la longévité de l’équipement. En général, les pompes à boues submersibles ont des hauteurs de tête allant de 5 à 30 mètres, et leur débit peut varier de quelques dizaines à plusieurs centaines de mètres cubes par heure. Ces caractéristiques rendent les pompes submersibles particulièrement avantageuses pour l’extraction en eau profonde dans des environnements variés, tels que les rivières, les lacs et les zones minières.
2. Qu’est-ce que la levée de tête des pompes à boues ?

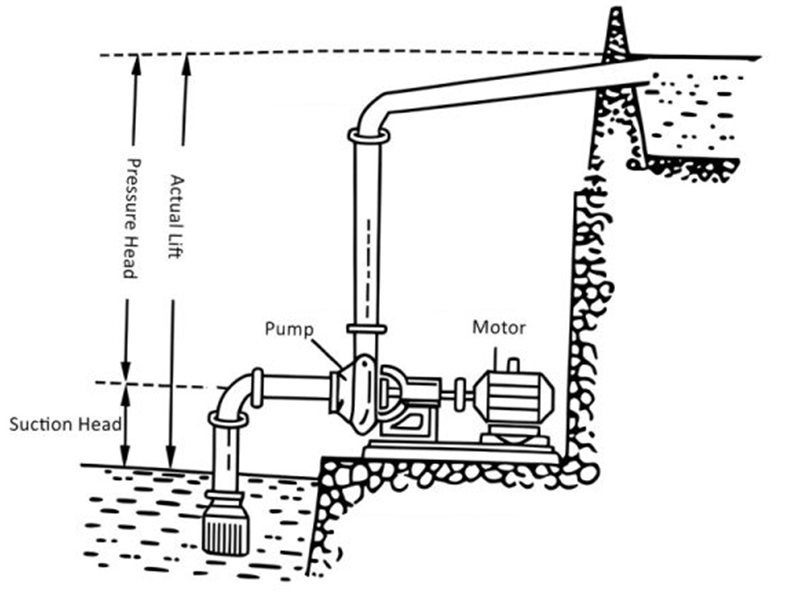

Comprendre la levée de tête des pompes à boues est essentiel lors du choix des pompes pour des applications industrielles. La levée de tête fait référence à la hauteur maximale que la pompe peut soulever pour transporter les boues. On peut généralement la diviser en deux composants : la tête d’aspiration et la tête de pression. Ces termes sont fréquemment évoqués lors des discussions sur les performances et l’efficacité des pompes.
2.1 Tête d’aspiration
La tête d’aspiration est, en essence, définie comme la hauteur que la pompe peut soulever verticalement pour aspirer le liquide. Concrètement, on la mesure comme la distance verticale entre l’entrée de la pompe et la surface du liquide. Une tête d’aspiration élevée indique que la pompe peut aspirer efficacement le liquide. Il s’agit donc d’un paramètre essentiel, particulièrement dans des scénarios comme l’excavation en profondeur ou dans des conditions de nappes phréatiques basses.
2.2 Tête de pression
À l’inverse, la tête de pression décrit la capacité de la pompe à pousser le liquide situé sous sa ligne médiane. Cette dimension reflète la capacité de la pompe à éjecter le liquide vers le haut, contre les forces gravitationnelles et autres résistances. La tête de pression sert d’indicateur de performance important dans différentes conditions opérationnelles. De plus, elle est étroitement liée à la conception de la pompe, aux matériaux et aux conditions de travail. Une compréhension adéquate de la tête d’aspiration et de la tête de pression est donc essentielle pour garantir des performances optimales dans des applications spécifiques.
3. Méthodes de calcul de la levée de tête des pompes à boues
Pour calculer avec précision la levée de tête d’une pompe à boues, les utilisateurs peuvent appliquer une formule de base :
n = Q(L/s) * H(m) / 102 / eff. / 0.75
3.1 Explication de la formule
Dans cette formule :
H représente la levée de tête en mètres (m).
P désigne la pression à la sortie de la pompe en pascals (Pa).
ρ est la densité du liquide en kilogrammes par mètre cube (kg/m³).
g est l’accélération due à la gravité, environ 9,81 m/s².
z indique la tête statique du liquide, généralement mesurée en mètres (m).
En appliquant cette formule, les utilisateurs peuvent déterminer efficacement la levée de tête réelle en fonction de la pression du fluide et des caractéristiques spécifiques. Toutefois, pour s’assurer que la levée de tête calculée soit conforme aux exigences opérationnelles, il est également nécessaire de prendre en compte des facteurs supplémentaires. Par exemple, les pertes de friction dans les tuyaux, les raccords locaux et les variations d’élévation qui peuvent survenir dans le système de pompage. Ces facteurs peuvent avoir un impact significatif sur la performance globale de la pompe et sa capacité à maintenir la levée de tête souhaitée.
4. Cas d’application
Lors du choix de la levée de tête pour une pompe à boues, il est crucial d’analyser les conditions de travail spécifiques. TAIAN OCEAN PUMP, reconnu pour son expertise dans la fabrication de pompes à boues de haute qualité, fournit des directives sur la manière de choisir la levée de tête appropriée en fonction de différents scénarios pratiques.
4.1 Chantiers de construction
Dans la construction, en particulier pour les projets de fondations souterraines, contrôler le niveau d’eau sur le site est très important. Par exemple, lors de l’excavation d’une fondation souterraine, un projet nécessitait de pomper l’eau et les boues accumulées. Initialement, l’équipe de gestion du projet a réalisé une analyse des conditions de travail. Elle a mesuré la profondeur de la fosse de fondation et le niveau de l’eau pour déterminer la levée de tête requise.
Après des calculs, ils ont trouvé qu’une levée de tête de 15 mètres était nécessaire pour pomper efficacement l’eau et les boues de la fosse de fondation jusqu’au niveau du sol. Par la suite, ils se sont tournés vers TAIAN OCEAN PUMP et ont sélectionné une pompe à boues horizontale avec une levée de tête nominale de 20 mètres. Cette solution a permis une extraction efficace de l’eau, fournissant un environnement de travail sec et fiable pour la construction.
4.2 Opérations minières
Dans une entreprise minière, une accumulation importante d’eau dans la fosse de mine affectait la sécurité et l’efficacité des opérations minières. Après avoir inspecté le site, l’équipe d’ingénierie a évalué la profondeur du niveau d’eau et la distance de pompage potentielle pour établir la levée de tête requise. Dans ce scénario particulier, le niveau d’eau était mesuré à 25 mètres. En tenant compte des pertes de friction dans les tuyaux et de l’efficacité globale du système, ils ont décidé de choisir une pompe à boues submersible de TAIAN OCEAN PUMP avec une capacité de levée de tête de 30 mètres.
Ce choix a non seulement résolu efficacement le problème du niveau d’eau, mais a également amélioré l’efficacité opérationnelle tout en réduisant le risque de défaillance de l’équipement.
4.3 Gestion des eaux usées
Dans une station de traitement des eaux usées, les boues générées pendant le processus de traitement devaient être régulièrement pompées vers des équipements de déshydratation. Après analyse, l’équipe d’ingénierie a mesuré la hauteur de la piscine de boues et les décalages horizontaux à la sortie du système, calculant que la levée de tête requise était de 10 mètres. Pour garantir la fiabilité, ils ont consulté TAIAN OCEAN PUMP et ont sélectionné une pompe à boues horizontale avec une levée de tête de 12 mètres pour tenir compte des variations possibles des conditions de travail.
Cette sélection a permis une extraction et une gestion efficaces des boues, augmentant l’efficacité de la production tout en réduisant la consommation d’énergie de l’équipement et les coûts de maintenance.
5. Résumé
En conclusion, comprendre la levée de tête des pompes à boues et choisir la levée de tête appropriée en fonction des conditions de travail réelles est essentiel. En analysant différents scénarios d’application, nous pouvons garantir que le choix de la pompe répond aux besoins pratiques. L’expertise de TAIAN OCEAN PUMP dans la technologie des pompes à boues joue un rôle crucial dans l’obtention de performances optimales. En fin de compte, cela améliore l’efficacité du travail, réduit les taux de défaillance et conduit à de meilleurs bénéfices économiques.
