Les pompes horizontales à boues nécessitent un alignement correct de l’arbre, également connu sous le nom d’« alignement en trois lignes », pour fonctionner de manière efficace et fiable. Chez TAIAN OCEAN PUMP, l’équipe d’assemblage attache une grande importance à l’alignement des centres de rotation de la pompe et de sa source d’énergie (comme un moteur ou un moteur diesel) via l’accouplement. Un mauvais alignement peut causer une pression importante sur l’accouplement, une usure excessive de l’arbre et des roulements, et même des vibrations sévères de l’équipement ou des dommages à la fondation. Dans la production et l’entretien des pompes à boues ou des pompes de dragage de sable, l’alignement correct de l’arbre de la pompe horizontale à boues est fondamental pour un fonctionnement stable. Ce guide expliquera les principes de fonctionnement des pompes à sable, fournira un processus étape par étape pour l’alignement de l’arbre, et mettra en lumière les mesures pratiques pour maintenir l’équilibre pendant l’alignement. Il discutera également d’autres facteurs qui affectent la performance de la pompe.
1. Qu’est-ce qu’une pompe horizontale à boues et son mode de conduite ?
Une pompe horizontale à boues est une pompe centrifuge conçue pour transporter de l’eau mélangée avec du sable, de la boue ou d’autres matériaux abrasifs. Ces pompes sont largement utilisées dans les industries de dragage, d’exploitation minière et de construction. L’efficacité opérationnelle d’une pompe horizontale à boues dépend largement de son mode de conduite, qui est généralement un moteur électrique ou un moteur diesel.
1.1 Connexion avec un moteur
Lorsqu’elle est entraînée par un moteur électrique, la pompe horizontale à boues fonctionne de manière stable, ce qui la rend adaptée aux applications fixes, comme le dragage de sable ou la production industrielle. Le moteur transmet de l’énergie via l’accouplement à l’impulseur de la pompe, qui tourne pour créer une force centrifuge, déplaçant l’eau chargée de sable à travers la pompe. Cependant, un alignement précis de l’arbre est crucial ; même un léger désalignement peut entraîner une défaillance de l’accouplement, une réduction de l’efficacité et une augmentation des coûts de maintenance.
1.2 Connexion avec un moteur diesel

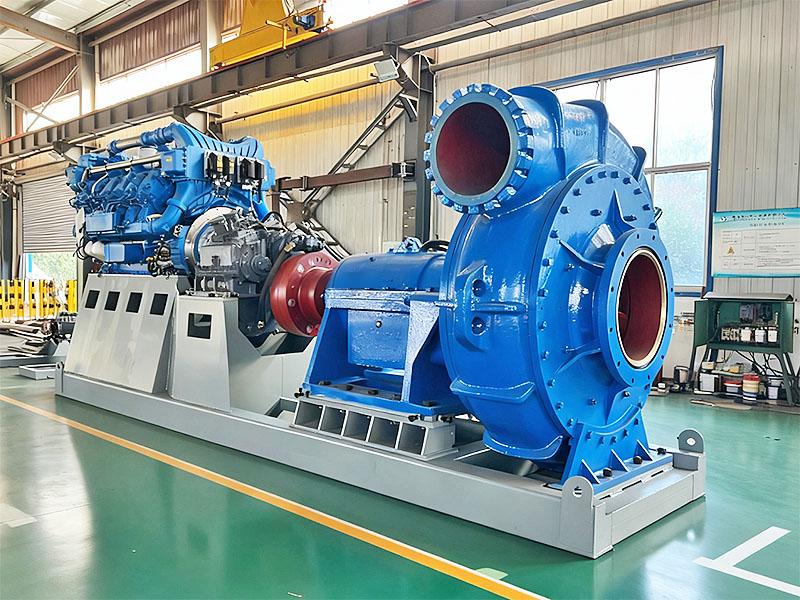

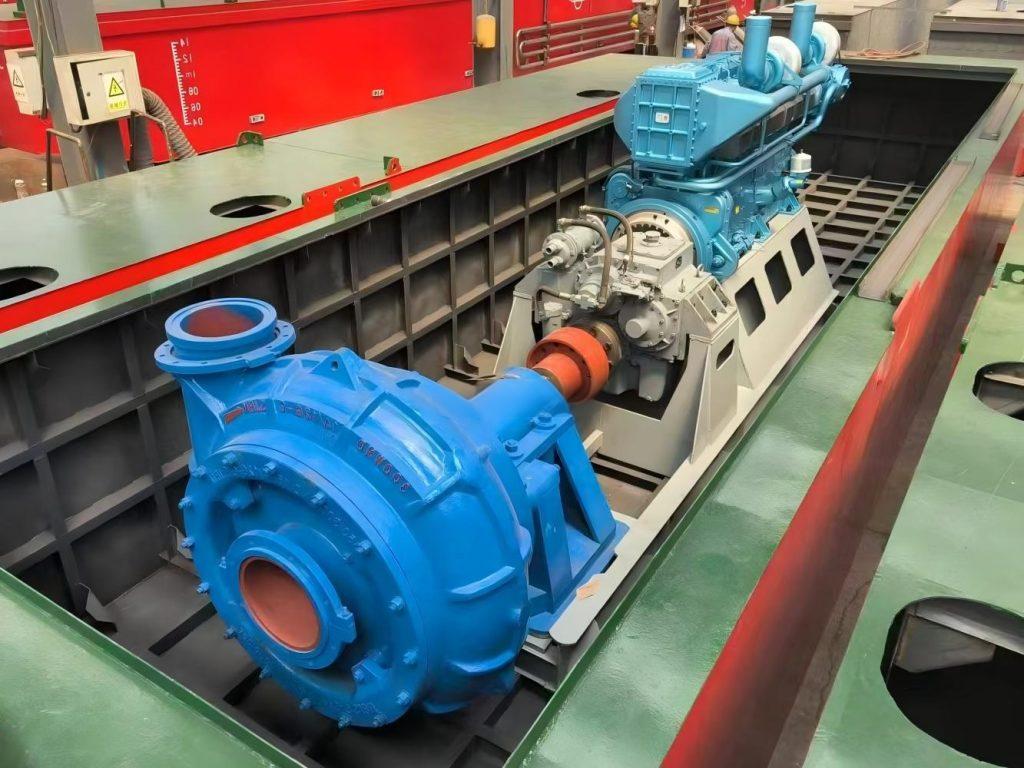

Les pompes à sable entraînées par moteur diesel, comme les pompes de dragage de sable, sont souvent utilisées dans les opérations sur le terrain, telles que le dragage de rivières ou l’exploitation du sable. Cette configuration offre de la flexibilité mais nécessite un alignement d’arbre plus rigoureux en raison de la charge variable du moteur et de l’environnement de travail complexe. Le désalignement entre le moteur diesel et l’arbre de la pompe peut entraîner des vibrations, une perte d’énergie et une usure accélérée de l’équipement.
2. Comment aligner l’arbre d’une pompe horizontale à boues

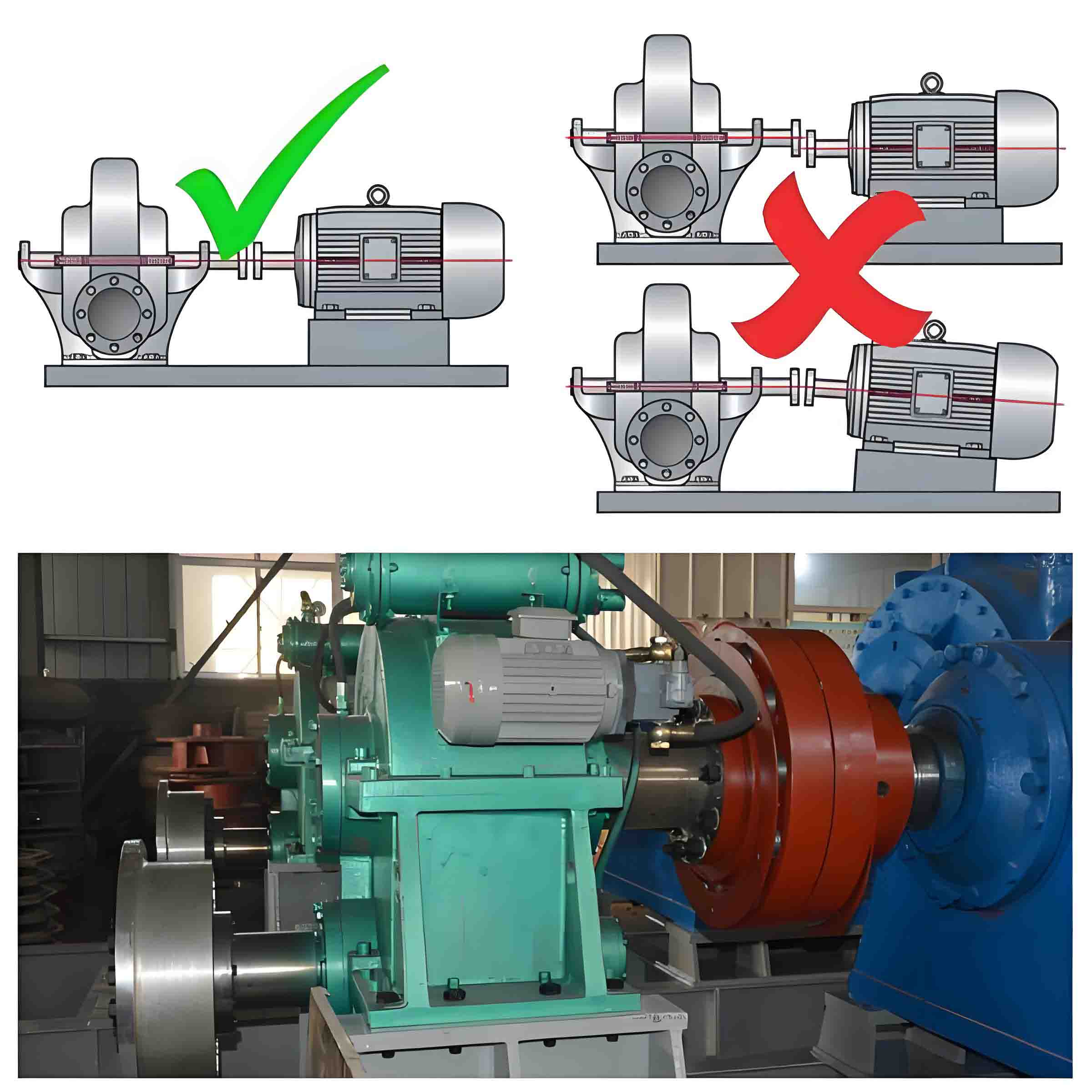

Un alignement correct de l’arbre garantit que l’accouplement reste sans stress et que la pompe fonctionne efficacement. Voici deux méthodes couramment utilisées pour l’alignement, ainsi que les étapes clés et les précautions à prendre.
2.1 Méthode de règle à tranchant et jauge de feeler
Cette méthode est simple et efficace pour des besoins d’alignement de base. Suivez ces étapes :
Préparez les outils : Vous aurez besoin d’une règle à tranchant, d’une jauge de feeler et de boulons de réglage.
Mesurez les écarts : Placez la règle à tranchant aux extrémités de l’accouplement et utilisez la jauge de feeler pour mesurer les écarts en haut, en bas, à gauche et à droite.
Ajustez l’alignement : Ajustez la base ou l’accouplement pour garantir que les écarts sont uniformes dans toutes les directions.
Sécurisez l’accouplement : Une fois l’alignement correct, serrez les boulons de l’accouplement pour verrouiller l’alignement en place.
Bien que cette méthode soit relativement simple, sa précision est limitée par la précision des outils, ce qui la rend plus adaptée aux situations moins exigeantes.
2.2 Méthode de l’indicateur à cadran magnétique et jauge de feeler
Pour une précision supérieure, cette méthode est recommandée, en particulier pour les applications industrielles. Les étapes sont les suivantes :
Installez l’indicateur à cadran magnétique : Fixez la base magnétique de l’indicateur à cadran d’un côté de l’accouplement, en vous assurant que le cadran entre en contact avec l’autre côté.
Enregistrez la déviation : Faites lentement tourner l’accouplement et enregistrez les lectures de l’indicateur à cadran à différentes positions.
Analysez les données : Déterminez le désalignement en analysant les valeurs de déviation enregistrées.
Ajustez l’alignement de l’arbre : Ajustez la base de la pompe ou la position de l’accouplement jusqu’à ce que la déviation soit minimisée, idéalement à zéro.
Vérifiez à nouveau et sécurisez : Après l’alignement, vérifiez à nouveau les mesures pour confirmer la précision, puis serrez les boulons pour fixer la configuration.
2.3 Étapes clés et précautions
Installation initiale : Assurez-vous que la base est nivelée avant de commencer l’alignement.
Ajustement progressif : Corrigez d’abord l’alignement vertical, puis l’alignement horizontal, pour éviter des ajustements répétés.
Fixation sécurisée : Serrez les boulons de manière uniforme en suivant une séquence diagonale pour éviter un stress inégal.
Facteurs environnementaux : Minimisez les vibrations externes pendant l’alignement pour garantir la précision.
3. Comment maintenir l’équilibre lors de l’alignement de l’arbre
En plus de l’alignement de l’arbre, maintenir l’équilibre est essentiel pour le bon fonctionnement des pompes à boues de sable. Voici plusieurs considérations clés :
3.1 Assurez-vous que la base est de niveau
La base de la pompe horizontale à boues doit être parfaitement nivelée pour servir de fondation à l’alignement. Utilisez un niveau à bulle et ajustez les boulons de fondation ou les cales si nécessaire pour obtenir une surface plane. Une base inégale peut entraîner un désalignement et des contraintes supplémentaires sur les composants de la pompe.

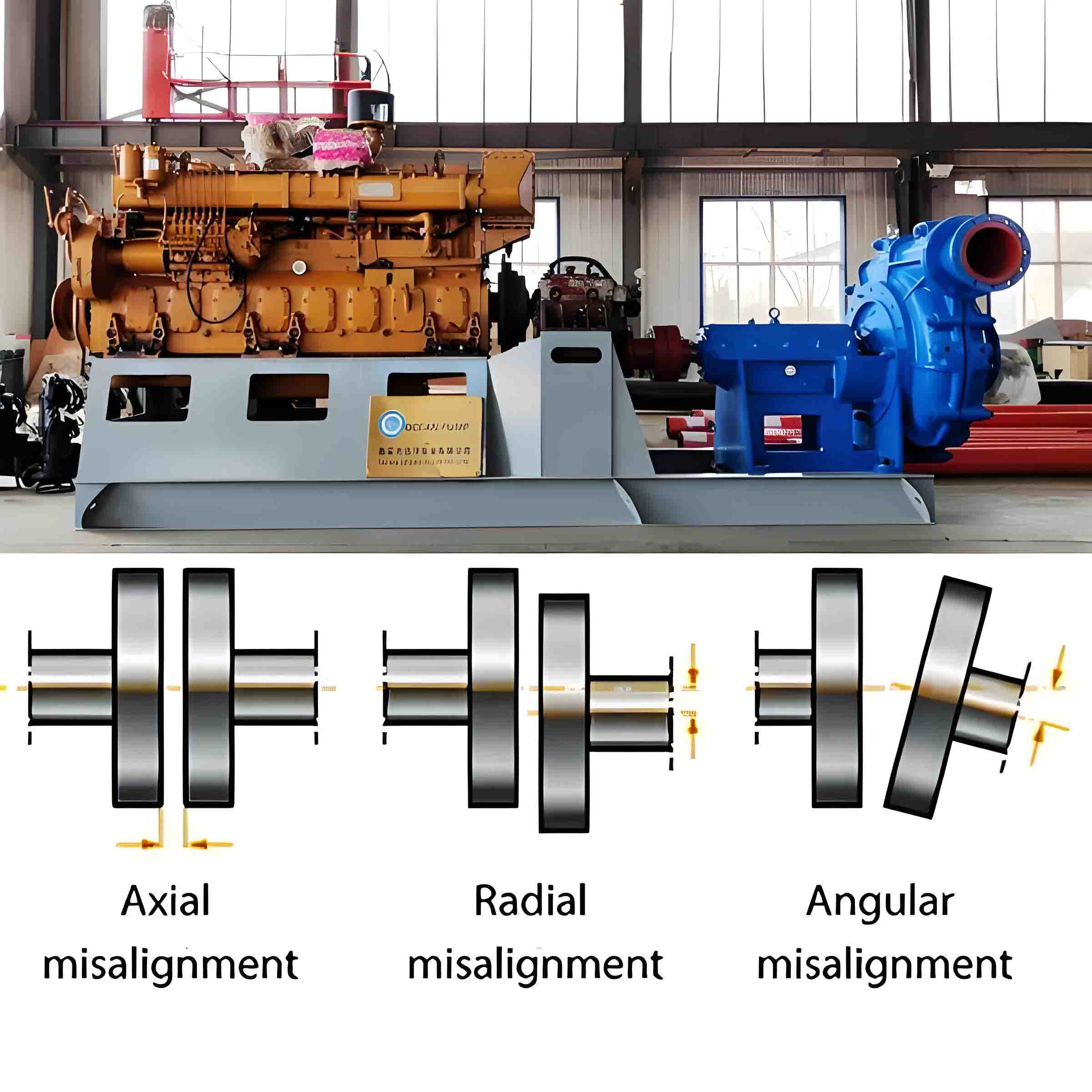

3.2 Aligner l’arbre du moteur diesel et l’arbre de la pompe
Lors de l’utilisation d’un moteur diesel, l’alignement entre l’arbre du moteur et l’arbre de la pompe est crucial. Utilisez un indicateur à cadran magnétique pour vous assurer que les deux arbres sont concentriques, car un désalignement peut provoquer une usure rapide et des vibrations.
3.3 Équilibrer les forces axiales
Pendant l’opération, des forces axiales déséquilibrées dans une pompe à sable peuvent entraîner une usure excessive des roulements et une déformation de l’arbre. Pour prévenir cela, ajustez la position de l’impulseur pour minimiser la force axiale et assurer une distribution uniforme des charges.
3.4 Vérifier l’équilibre de l’impulseur
Un impulseur déséquilibré peut provoquer des vibrations sévères, rendant l’alignement de l’arbre inefficace. Avant l’installation, l’impulseur de la pompe à boues de sable doit passer un test d’équilibrage. Si un déséquilibre est détecté, des poids peuvent être ajoutés pour rétablir l’équilibre.
3.5 Serrer les boulons de fondation
Après avoir effectué l’alignement, vérifiez et serrez tous les boulons de fondation. Des boulons desserrés peuvent entraîner un déplacement de la pompe pendant l’opération, annulant ainsi l’alignement effectué.
4. Autres facteurs affectant la performance de la pompe horizontale à boues
Plusieurs facteurs externes peuvent influencer la performance d’une pompe horizontale à boues. Leur prise en compte peut améliorer l’efficacité et réduire les besoins de maintenance.
4.1 Hauteur d’installation de la pompe
La hauteur d’installation de la pompe de dragage de sable doit être aussi proche de la surface de l’eau que possible. Une hauteur excessive augmente la charge de travail de la pompe, réduit l’efficacité et complique l’alignement de l’arbre.
4.2 Installation des tuyaux
Une installation incorrecte des tuyaux peut entraîner des vibrations excessives, affectant la stabilité de la pompe. Les tuyaux doivent être correctement soutenus, avec un minimum de courbures, pour réduire la résistance et éviter de transférer du stress à la pompe.
4.3 Environnement d’exploitation
L’environnement où fonctionne la pompe horizontale à boues doit être stable et exempt de vibrations externes. Une base solide et une isolation par rapport aux autres machines peuvent aider à maintenir l’alignement et prolonger la durée de vie de la pompe.
5. Conclusion
L’alignement de l’arbre d’une pompe horizontale à boues est essentiel pour garantir une opération fiable et efficace. En utilisant des méthodes appropriées, telles que la méthode de la règle à tranchant et de la jauge de feeler, ou la méthode de l’indicateur à cadran magnétique, les opérateurs peuvent assurer un alignement précis. Maintenir l’équilibre en nivelant la base, en équilibrant les forces axiales et en vérifiant l’impulseur est également crucial.
De plus, des facteurs tels que la hauteur d’installation, la conception des tuyaux et l’environnement d’exploitation ne doivent pas être négligés, car ils peuvent avoir un impact significatif sur la performance d’une pompe à boues de sable.
En tant que fabricant leader de pompes à boues, TAIAN OCEAN PUMP s’engage à fournir des pompes à sable de haute qualité et un soutien technique professionnel à ses clients. En suivant les pratiques décrites dans ce guide, les utilisateurs peuvent maximiser la durée de vie et l’efficacité de leurs pompes de dragage de sable tout en minimisant les temps d’arrêt et les coûts de maintenance.
