1. Introduction : Pourquoi Combiner une Excavatrice avec une Pompe à Boues ?
Opérer une pompe à boues à travers une excavatrice est une solution polyvalente et efficace pour diverses opérations de dragage, particulièrement dans des environnements où les dragues traditionnelles peuvent ne pas être viables. L’avantage principal de cette combinaison est la capacité de travailler dans des zones à faible niveau d’eau ou dans des régions avec un accès restreint. Ce système offre une alternative plus abordable par rapport à l’achat d’une drague complète, sans compromettre la flexibilité opérationnelle.
Dans des situations où l’eau est minimale ou presque inexistante, la capacité de l’excavatrice à opérer directement sur des surfaces sèches ou boueuses en fait une option privilégiée. Les excavatrices peuvent être facilement transportées vers différents sites de travail, ce qui les rend idéales pour des activités de dragage localisées dans des étendues d’eau peu profondes, des rivières, des lacs et même des opérations minières. De plus, les excavatrices sont largement utilisées dans les projets de construction et de terrains, ce qui fournit une solution rentable en minimisant le besoin d’équipements supplémentaires.
1.1 Principales Avantages de l’Utilisation de la Combinaison Excavatrice et Pompe à Boues
- Alternative Rentable : Utiliser une excavatrice avec une pompe à boues submersible hydraulique (DMH) est généralement plus économique que d’acquérir une drague complète.
- Flexibilité Opérationnelle : Les excavatrices peuvent travailler dans des conditions peu profondes ou presque sèches, où les dragues traditionnelles pourraient avoir des difficultés, permettant une plus grande polyvalence pour des tâches telles que le nettoyage de lits de rivières, l’extraction de sable et le dragage de lacs.
- Mobilisation Facile : Les excavatrices sont faciles à transporter vers différents sites, surtout lors d’opérations à courte distance, ce qui réduit ainsi les coûts généraux de mobilisation.
2. Sélection de la Pompe à Boues Adéquate pour une Excavatrice

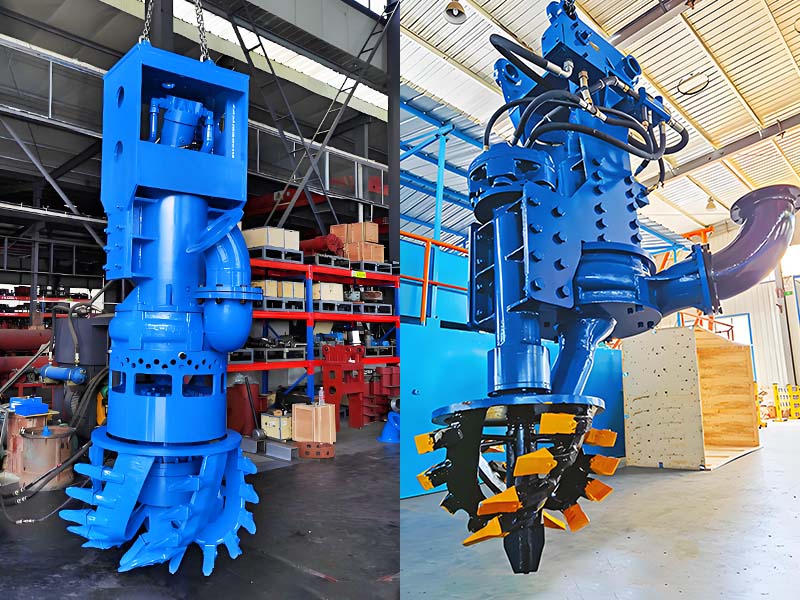

Toutes les pompes à boues ne sont pas conçues pour être utilisées avec des excavatrices. Il est essentiel de choisir un modèle compatible avec le système hydraulique de l’excavatrice. Le type le plus adapté à cette application est la pompe à boues submersible hydraulique (DMH), qui dispose de son propre moteur hydraulique alimenté directement par le système hydraulique de l’excavatrice.
2.1 Sélection et Compatibilité de la Pompe
La pompe sélectionnée doit être compatible avec la sortie hydraulique de l’excavatrice. La taille et la capacité de la pompe dépendront de la taille de l’excavatrice et des exigences de l’opération de dragage. Par exemple :
- Une excavatrice de 20 tonnes fonctionne généralement bien avec une pompe à boues hydraulique à débit moyen.
- Une excavatrice de 30 tonnes peut gérer des pompes plus grandes et plus puissantes, avec des débits plus élevés.
- Pour les excavatrices de 40 tonnes, il est nécessaire d’utiliser une pompe à boues haute résistance capable de traiter de grands volumes de matériaux.
De plus, il est crucial de s’assurer que l’excavatrice soit équipée d’un pédal électrique permettant un contrôle flexible du débit hydraulique. Ce système permet d’ajuster l’opération de la pompe de manière fluide, évitant ainsi les arrêts brusques qui pourraient endommager la pompe. En cas d’arrêt brutal de la pompe, le moteur s’arrête immédiatement, tandis que le rotor continue de tourner par inertie, ce qui peut causer des dommages graves à l’axe de la pompe.
2.2 Excavatrices Flottantes pour Eaux Plus Profondes
Si l’opération de dragage se déroule à des profondeurs allant jusqu’à 4 mètres, il peut être nécessaire d’utiliser une excavatrice amphibie flottante. Ces excavatrices offrent une plus grande stabilité sur l’eau et sont mieux adaptées aux applications de dragage en eaux profondes par rapport aux excavatrices conventionnelles. Grâce à leur système de flottaison léger et leur conception de chenilles étroites, les excavatrices amphibies résistent au basculement dans l’eau. La combinaison d’une excavatrice amphibie et d’une pompe à boues améliore l’efficacité dans des environnements aquatiques exigeants, nécessitant à la fois mobilité et stabilité.
3. Connexion de l’Excavatrice à la Pompe à Boues Submersible Hydraulique
L’un des éléments clés lorsqu’une excavatrice est utilisée avec une pompe à boues est la connexion correcte du système hydraulique. Comprendre le flux d’huile à l’intérieur du système est essentiel pour garantir un fonctionnement efficace de la pompe.
3.1 Processus de Flux d’Huile et Connexion du Système Hydraulique

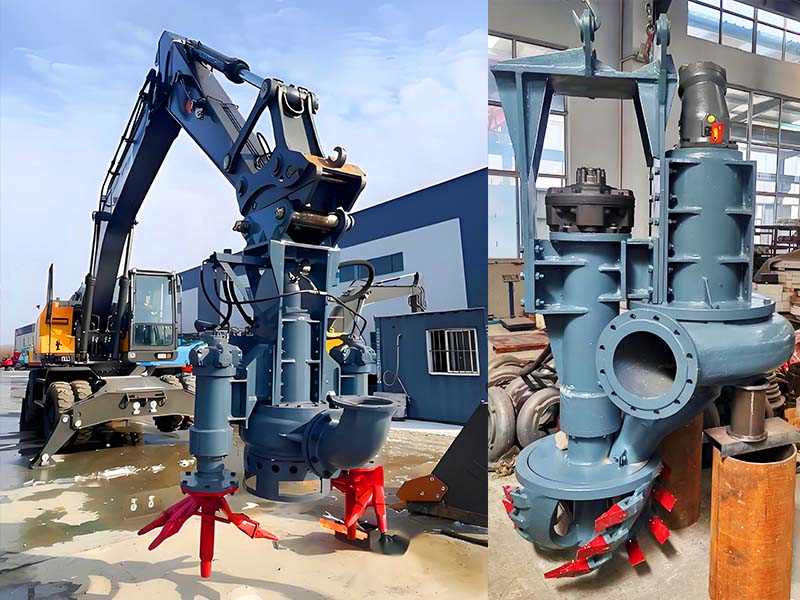

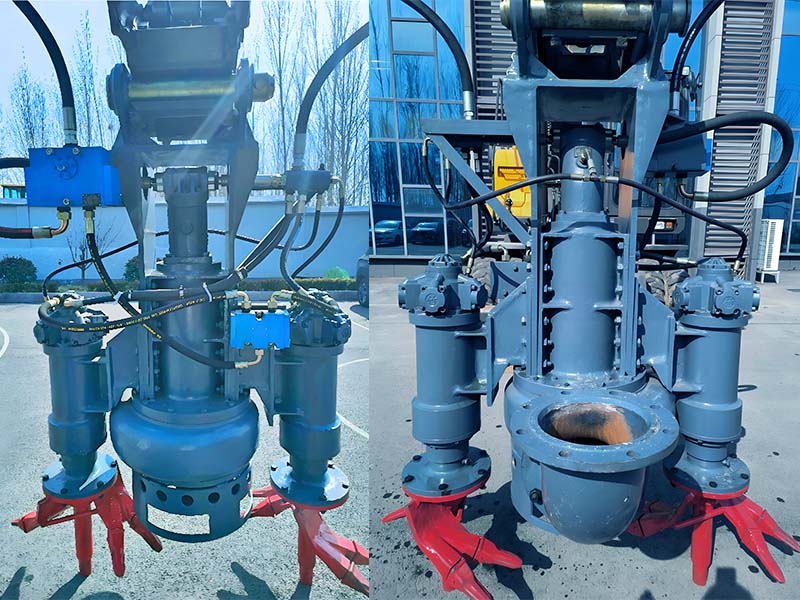

Lorsque l’excavatrice est connectée à une pompe à boues, le système hydraulique joue un rôle fondamental en alimentant à la fois la pompe et les coupeurs hydrauliques (agitateurs hydrauliques), utilisés pour mélanger et décomposer les sédiments.
3.1.1 Flux d’Huile à Travers la Station de Pompage de l’Excavatrice
- L’huile de la pompe hydraulique de l’excavatrice est divisée en deux flux à l’aide d’une vanne de dérivation hydraulique.
- Premier Flux : Un flux d’huile est dirigé vers le moteur hydraulique de la pompe à boues, activant le rotor et permettant l’aspiration et l’éjection des boues.
- Ensuite, l’huile retourne par la ligne de retour, revenant à la vanne de retour pour maintenir la circulation du système.
3.1.2 Deuxième Flux : Huile vers les Coupeurs Hydrauliques
- Le deuxième flux d’huile est divisé de manière égale via une vanne de dérivation à flux égalitaire, dirigeant l’huile vers les coupeurs hydrauliques.
- Ces coupeurs tournent pour décomposer les sédiments, réduisant ainsi la résistance à l’aspiration et améliorant le flux de matériaux vers la pompe.
- Après avoir circulé à travers les coupeurs hydrauliques, l’huile retourne au système hydraulique de l’excavatrice par la ligne de retour.
3.1.3 Retour de l’Huile à la Station de Pompage de l’Excavatrice
- L’huile de retour de la pompe ainsi que celle des coupeurs se combinent et retournent à la station de pompage hydraulique de l’excavatrice, maintenant la circulation et la pression du système.
Ce système hydraulique efficace garantit que la pompe à boues et l’excavatrice fonctionnent en harmonie, offrant une opération continue sans surchauffe ni défaillances mécaniques.
4. Comment Opérer la Pompe à Boues via une Excavatrice
Maintenant que le système hydraulique est correctement connecté et que l’équipement est en place, il est essentiel de comprendre les procédures opérationnelles. Voici un guide étape par étape pour opérer une pompe à boues à travers une excavatrice.
4.1 Configuration Initiale

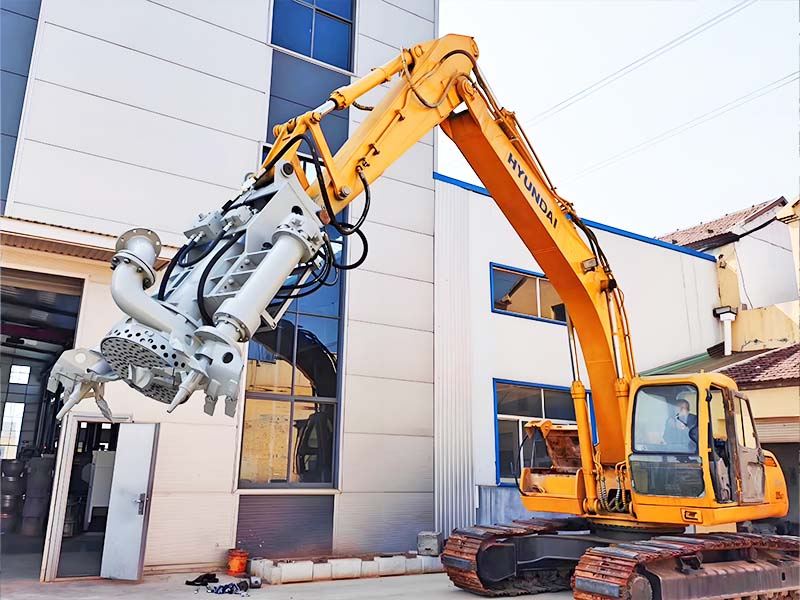

Tout d’abord, retirez le godet de l’excavatrice et remplacez-le par la pompe hydraulique submersible à boues. Assurez-vous que les connexions hydrauliques sont sécurisées et sans fuites. Vérifiez la pression de l’huile dans le système hydraulique pour garantir qu’elle se situe dans la plage opérationnelle requise.
4.2 Configuration du Point de Dragage
Une fois l’excavatrice stationnée à la position correcte, déterminez le point de dragage. L’excavatrice doit être placée sur un terrain solide ou une surface stable pour garantir la sécurité du système. Ensuite, abaissez le bras de l’excavatrice de manière à ce que la pompe à boues soit immergée et puisse entrer en contact avec les sédiments ou les boues au fond du plan d’eau.
4.3 Opération de la Pompe à Boues
Activez le système hydraulique pour démarrer la pompe à boues. La pompe commencera à aspirer le mélange de boues. Assurez-vous que la pression de l’huile dans le système reste à des niveaux optimaux tout au long de l’opération.
4.4 Déplacement vers le Prochain Point de Dragage
Après avoir terminé une section du dragage, éteignez lentement la pompe à boues et déplacez l’excavatrice vers le prochain point de travail. Évitez les démarrages et arrêts brusques afin de minimiser la tension dans le système et prévenir les dommages à la pompe. Maintenez la pompe à boues stable et évitez les mouvements brusques qui pourraient désajuster l’équipement ou provoquer une usure inutile.
4.5 Considérations Opérationnelles Générales
• Évitez de faire fonctionner la pompe à des vitesses excessives ou d’effectuer des changements brusques dans le point d’excavation, car cela pourrait endommager la pompe à boues.
• Vérifiez régulièrement les niveaux d’huile et assurez-vous que le système hydraulique fonctionne correctement, sans obstructions ni fuites.
5. Conclusion
L’utilisation d’une pompe à boues submersible hydraulique avec une excavatrice est une solution efficace et économique pour le dragage et l’excavation, notamment dans les zones où les dragues traditionnelles ne conviennent pas. Cette configuration permet une grande flexibilité et un faible investissement supplémentaire en exploitant les excavatrices existantes.
Sa mobilité et sa polyvalence en font un choix idéal pour le nettoyage de réservoirs, l’entretien des canaux, l’extraction de sable et les opérations minières. Une installation correcte et l’ajout de coupeurs hydrauliques optimisent l’efficacité et réduisent les temps d’arrêt.
OCEAN Pump propose des pompes à boues submersibles hydrauliques performantes, adaptées aux excavatrices de toutes tailles. Conçues pour des environnements exigeants, elles garantissent durabilité, haute efficacité et fiabilité. Contactez-nous dès aujourd’hui pour trouver la pompe idéale et optimiser votre système de dragage monté sur excavatrice.
