1. Introduction
Les systèmes Syncrolift sont largement utilisés dans les chantiers navals du monde entier en tant que plateformes efficaces de levage de navires pour les opérations de maintenance, de réparation et d’inspection. Ces plateformes sont conçues pour sortir les navires de l’eau et les déplacer horizontalement vers une aire de radoub. Grâce à leur configuration structurelle complexe et à leur puissant mécanisme hydraulique de levage, les plateformes Syncrolift ont révolutionné les opérations des chantiers navals en améliorant la rapidité, la sécurité et l’efficacité.
Cependant, un défi persistant se cache sous la surface : l’accumulation de sédiments. En raison de la configuration et du fonctionnement de la plateforme, les sédiments ont tendance à s’accumuler sous et autour des poutres de levage et des structures de support. Cette accumulation progressive peut entraîner un levage irrégulier, une augmentation des contraintes mécaniques et une usure prématurée des équipements. Elle peut également gêner la descente complète de la plateforme, limitant l’accès aux navires à fort tirant d’eau.
Contrairement aux zones de dragage en eaux libres, les plateformes Syncrolift représentent un environnement confiné et très sensible, où les méthodes classiques de dragage se révèlent souvent inefficaces. L’espace disponible sous la plateforme est limité, les accès sont restreints, et toute opération de dragage doit éviter d’interrompre les fonctions normales de levage et de mise à l’eau.
Cet article propose une analyse professionnelle des défis techniques liés au dragage sous les plateformes Syncrolift, ainsi qu’une solution personnalisée basée sur un système de dragage par siphon. Une étude de cas réelle en Amérique du Sud illustrera la conception et la mise en œuvre de cette solution technique.
2. Pourquoi le dragage d’un Syncrolift est-il plus complexe ?
2.1 Caractéristiques structurelles de la plateforme Syncrolift
Un Syncrolift est constitué d’une série de poutres de levage parallèles, soutenues par des vérins hydrauliques verticaux ou des colonnes de levage, permettant un mouvement précis de montée et de descente. L’ensemble de la structure est immergé lors des opérations de mise au sec ou de mise à l’eau des navires. Cependant, cette conception crée de nombreux interstices étroits et cavités entre les vérins et les poutres, favorisant l’accumulation de sédiments.
2.2 Causes et conséquences de l’accumulation de sédiments
Les sédiments proviennent généralement des courants de marée, des opérations de chargement ou des résidus des rejets de navires. Cette accumulation progressive peut nuire à l’efficacité opérationnelle et même endommager la structure si elle n’est pas maîtrisée. En particulier, une quantité excessive de sédiments peut empêcher la descente complète de la plateforme, rendant difficile l’accès aux navires à fort tirant d’eau.
2.3 Limites d’accès pour l’entretien et l’espace de dragage
L’un des principaux défis est l’espace de travail restreint entre les structures de levage. La plateforme, conçue pour supporter des charges lourdes, n’est ni amovible ni relevable à des fins de dragage. De plus, les Syncrolifts sont souvent utilisés quotidiennement, ce qui rend difficile toute intervention sans perturber les opérations du chantier.
2.4 Incompatibilité avec les équipements de dragage traditionnels
Les dragues traditionnelles, telles que les dragues à coupe ou à injection, nécessitent un grand espace et un accès direct à la zone de dragage, ce que ne permet pas la structure du Syncrolift. Même l’introduction de conduites flexibles sous la plateforme devient un défi logistique.
2.5 Obstacles physiques supplémentaires
Certaines plateformes Syncrolift intègrent des bases en béton ou des rails de guidage submergés, compliquant encore l’accès. Ces contraintes physiques rendent l’utilisation de dragues classiques pratiquement impossible, d’où la nécessité de solutions de dragage sur mesure, innovantes et à haute précision.
3. Comment draguer un Syncrolift avec un système de dragage par siphon ?
3.1 Système de dragage par siphon : principe de fonctionnement et configuration technique
Pour répondre aux défis du dragage dans l’environnement restreint d’un Syncrolift, le système de dragage par siphon s’est révélé être une solution efficace et pratique. Cette méthode repose sur les principes de la dynamique des fluides combinés à l’innovation technique pour effectuer un dragage à distance, non invasif, idéal dans les zones inaccessibles aux dragues traditionnelles.

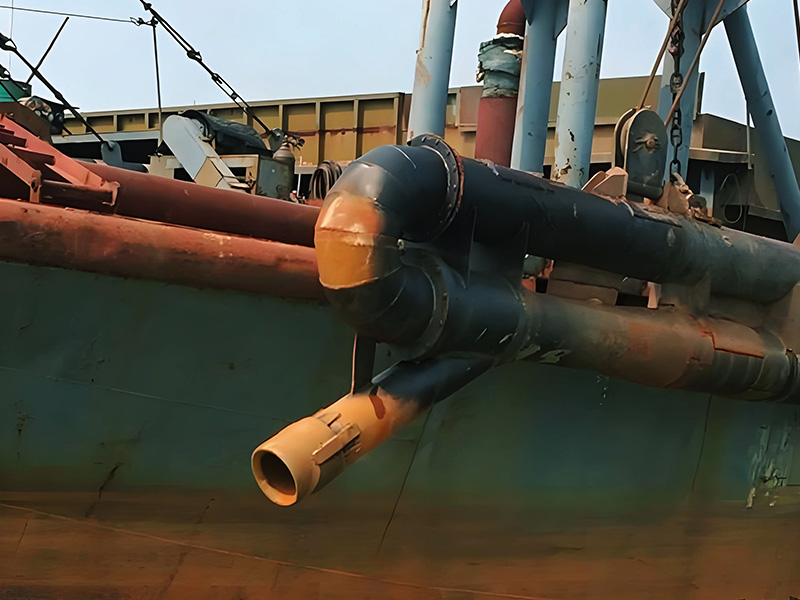

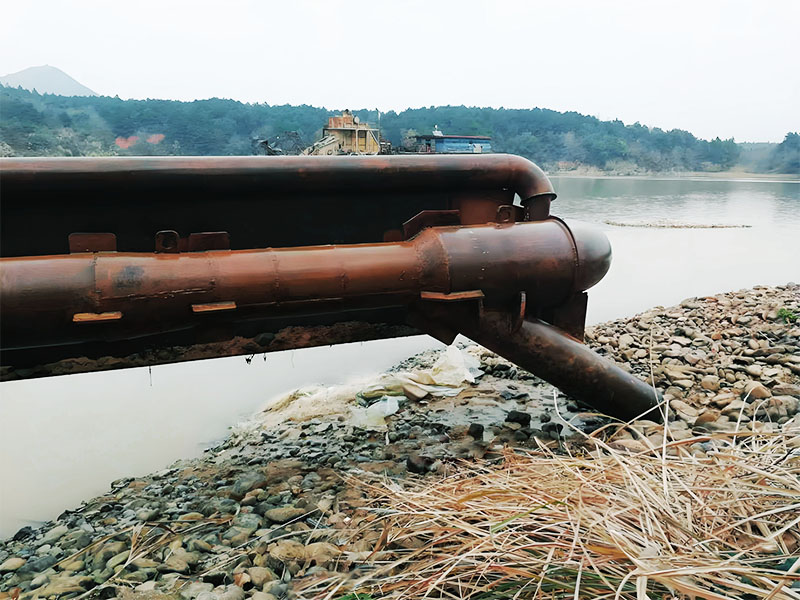

Le système utilise une pompe à eau haute pression et une pompe à sable et gravier installées sur un navire compact. Une conduite en forme de U s’étend sous la plateforme. L’eau injectée dans la partie avant du siphon génère une forte vitesse d’écoulement et une différence de pression, créant ainsi une puissante aspiration à l’entrée.
Une lance à eau haute pression ou une buse de lavage est placée près de l’entrée pour désagréger les sédiments compacts. Lorsque le diamètre du siphon diminue dans la section descendante, l’effet Venturi augmente la vitesse du flux et la pression négative, renforçant ainsi l’aspiration.
Le mélange de sédiments est ensuite acheminé vers une zone de traitement ou une cuve à boues via une pompe à gravier, sans perturber les opérations du Syncrolift. Le système permet un dragage précis sans déployer de dragues encombrantes près de la plateforme, garantissant ainsi sécurité et continuité d’activité.
Grâce à son design modulaire, le système s’adapte aux conditions du site. Longueur du siphon, puissance des pompes et hauteur du portique peuvent être ajustées selon la profondeur des sédiments, la distance et les conditions hydrauliques, offrant une solution flexible et évolutive pour différents chantiers navals.
3.2 Étude de cas : projet de dragage d’un Syncrolift en Amérique du Sud
Dans une application réelle en Amérique du Sud, le client devait extraire des sédiments d’une zone située à 20 mètres du bord de la plateforme Syncrolift, large de 40 mètres, avec une distance totale de dragage de 60 mètres. Les dragues classiques ne pouvaient accéder à la zone sans perturber l’activité du chantier.
Notre équipe a conçu un dragueur siphon sur mesure. Le navire de 20 mètres comprenait deux pontons latéraux et un compartiment central pour le moteur. Ce design modulaire assurait stabilité et transport aisé.

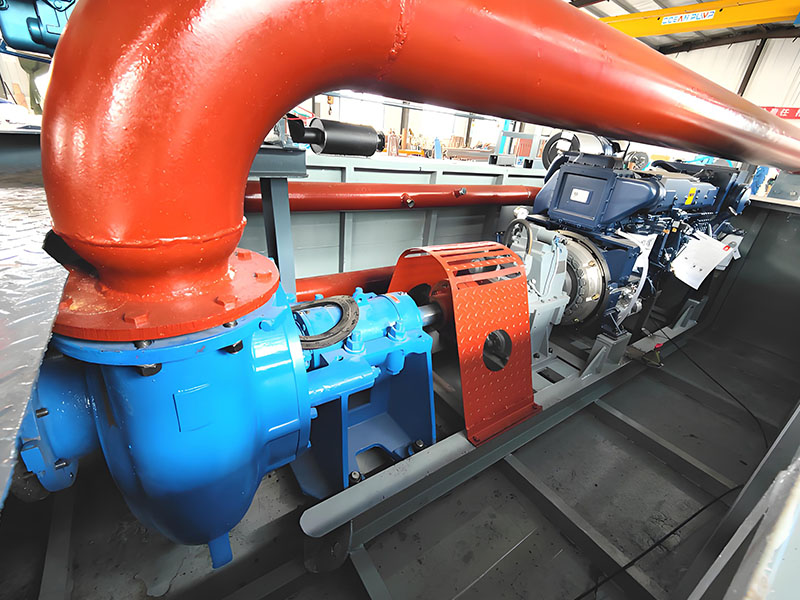

Un portique avec palan permettait d’ajuster verticalement le siphon, positionnant précisément l’entrée sans s’approcher de la plateforme. Une pompe haute pression et une pompe à gravier étaient installées dans le compartiment central. Le mélange de sédiments était envoyé via des conduites HDPE avec flotteurs vers une zone de traitement, sans interférer avec le Syncrolift grâce à une conduite submergée.
Cette solution offrait mobilité, portée longue distance et aspiration puissante, répondant parfaitement aux besoins techniques du chantier tout en permettant un dragage discret et efficace.
4. Avantages Comparatifs de la Drague à Siphon
4.1 Comparaison avec une drague à désagrégateur (Cutter Suction Dredger)
Les dragues à désagrégateur sont réputées pour leur grande capacité de dragage dans les projets de grande envergure en eau libre. Toutefois, elles sont peu adaptées aux environnements confinés tels que ceux sous une plateforme Syncrolift. Leurs têtes de coupe et systèmes d’ancrage nécessitent un espace important, indisponible sous ces structures. Leur utilisation dans cet environnement présente un risque élevé de dommages structurels ou de perturbation des opérations normales du chantier naval.
De plus, ces dragues sont conçues pour des excavations massives, peu appropriées pour l’accumulation localisée de sédiments typiquement rencontrée sous les structures Syncrolift. Le coût opérationnel global — carburant, transport, temps d’installation — devient rapidement disproportionné pour ce type d’intervention localisée.
En revanche, la drague à siphon permet une élimination ciblée des sédiments avec un impact minimal. Son design compact et modulaire facilite son déploiement dans des zones peu profondes et restreintes. Elle évite également l’utilisation d’équipements lourds, réduisant ainsi les risques mécaniques et les coûts de maintenance. Pour la gestion des sédiments sous un Syncrolift, la drague à siphon représente une solution plus sûre et plus économique.
4.2 Comparaison avec une drague à succion par jet
Les dragues à succion par jet sont plus compactes et flexibles que les dragues à désagrégateur, mais présentent également des limites importantes sous les plateformes Syncrolift. Leur efficacité d’aspiration diminue fortement lorsque la longueur des conduites augmente, en raison des pertes d’énergie dans les canalisations métalliques. Cela limite leur capacité à atteindre les zones profondes ou éloignées de sédiments.
Par ailleurs, les dragues à jet reposent uniquement sur la puissance mécanique de la pompe, tandis que les dragues à siphon utilisent des différences naturelles de pression et l’effet Venturi pour maintenir un flux constant et puissant, même à longue distance, avec une faible consommation énergétique.
Les dragues à siphon génèrent également moins de turbulences et de perturbations mécaniques. Au lieu de projeter des jets à haute pression, elles délogent et aspirent les sédiments de manière douce et contrôlée, ce qui permet de préserver les structures immergées et de réduire les besoins en maintenance. Ces avantages en font une solution plus durable et mieux adaptée au nettoyage des plateformes Syncrolift.
5. Conclusion
Les plateformes Syncrolift jouent un rôle essentiel dans la maintenance des navires, mais l’accumulation de sédiments sous celles-ci représente un véritable défi opérationnel. En raison de leur structure fixe, de l’espace restreint et de leur utilisation continue, les méthodes de dragage traditionnelles s’avèrent souvent inefficaces.
La drague à siphon offre une alternative pratique, efficace et non intrusive. En exploitant les principes de la dynamique des fluides, cette méthode permet aux chantiers navals de maintenir leurs plateformes sans perturber les opérations quotidiennes. La possibilité de draguer à distance renforce encore son adéquation aux environnements de travail complexes.
Les systèmes de dragage à siphon d’OCEAN Pump sont spécialement conçus pour répondre à ces exigences. Grâce à une conception modulaire, des pompes à gravier haute performance et des équipements de levage précis, nos solutions permettent une configuration flexible et une puissante capacité d’aspiration, même dans des espaces confinés. Nous proposons des configurations sur mesure adaptées à chaque projet Syncrolift, garantissant sécurité et productivité.
Face à la nécessité croissante d’efficacité dans les chantiers navals et de solutions d’entretien économiques, la technologie de dragage à siphon d’OCEAN Pump est appelée à devenir le choix privilégié pour les plateformes Syncrolift et autres structures similaires dans le monde entier.
