Sélectionner la bonne pompe à sable pour une drague est une tâche complexe qui nécessite bien plus qu’une simple compréhension des spécifications techniques. Il s’agit d’une approche globale qui prend en compte les exigences hydrauliques, la compatibilité mécanique et l’efficacité opérationnelle à long terme. Que vous équipiez une nouvelle drague aspiratrice de sable ou que vous modernisiez une unité existante, un choix judicieux de la pompe garantit un fonctionnement fluide, réduit les coûts de maintenance et prolonge la durée de vie de la drague. Cet article présente six paramètres essentiels pour vous guider dans votre processus de décision et éviter des erreurs coûteuses.
1. Comprendre les besoins en débit
Le débit d’une pompe à sable, généralement exprimé en mètres cubes par heure (m³/h) ou en gallons par minute (GPM), est un indicateur fondamental influençant directement l’efficacité du dragage. Le débit détermine la quantité de mélange transportée sur une période donnée.
Si la pompe choisie ne correspond pas aux exigences du projet, cela peut entraîner une faible productivité, une usure prématurée de l’équipement, voire une défaillance totale du système.
La planification du projet doit toujours commencer par la définition du débit nécessaire, en fonction des objectifs de dragage tels que les volumes de sédiments à extraire et la durée des cycles opérationnels. Il est également crucial de prendre en compte la densité du mélange, qui varie en fonction du ratio sable/eau, se situant généralement entre 15 % et 20 % de solides. Les mélanges à haute densité sollicitent davantage les systèmes de pompage et les canalisations, nécessitant une pompe plus robuste.
Lors de la modernisation d’une drague existante, il est essentiel d’adapter le débit à celui du système précédent afin d’éviter des déséquilibres hydrauliques. Un débit inadapté peut provoquer des pics de pression, endommager les conduites ou réduire l’efficacité du refoulement du mélange. Il est donc impératif de vérifier les spécifications de la pompe d’origine avant tout remplacement.
2. Calculer la hauteur manométrique totale (HMT)
Au-delà du débit, la hauteur manométrique totale (HMT) est un paramètre hydraulique clé. La HMT représente l’énergie totale que la pompe doit fournir pour déplacer le mélange à travers le système, en tenant compte de la levée verticale, des pertes de charge dues aux frottements dans la canalisation et des pressions de sortie.
Sous-estimer la HMT peut entraîner un fonctionnement sous contrainte de la pompe, accélérant l’usure des composants et provoquant des arrêts imprévus.
Le calcul précis de la HMT implique plusieurs étapes : mesurer la levée statique — soit la distance verticale entre le point d’aspiration et le point de rejet — puis évaluer les pertes de charge liées à la longueur, au diamètre et à la rugosité des canalisations. Les coudes, vannes et autres accessoires génèrent des pertes supplémentaires qu’il faut intégrer.
La pompe sélectionnée doit pouvoir fonctionner efficacement à la HMT requise pour le débit souhaité. L’analyse de la courbe de performance (courbe débit/hauteur) est essentielle pour garantir que le modèle choisi correspond aux exigences du système. Lors de modifications sur une drague existante, tout changement de configuration du réseau, tel qu’un allongement de la conduite ou l’ajout de coudes, impose un nouveau calcul de la HMT.
3. Adapter la puissance de la pompe aux capacités du moteur principal

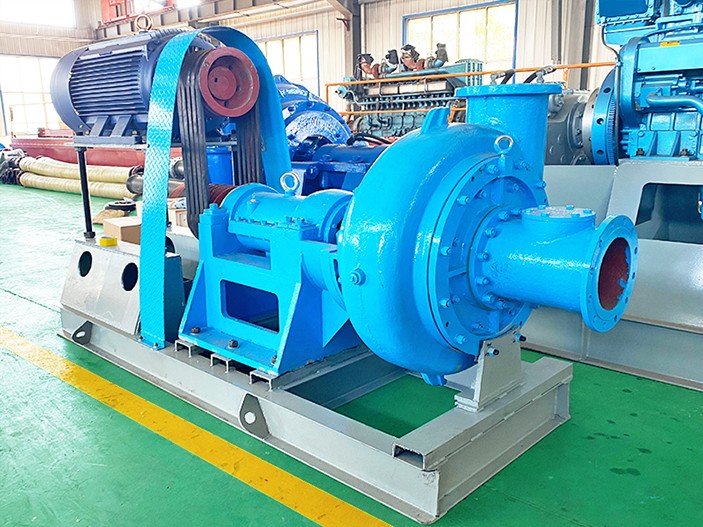

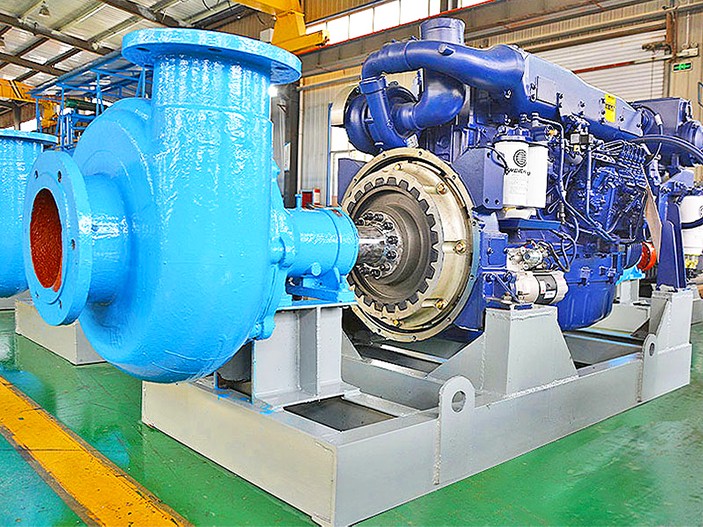

La compatibilité énergétique est incontournable lors du choix d’une pompe à sable, en particulier pour la rénovation de dragues plus anciennes. Le moteur principal, qu’il soit électrique ou diesel, impose des limites quant à la puissance disponible à l’arbre (kW/HP) et à la vitesse de rotation (tr/min).
Un mauvais alignement entre les besoins de la pompe et les capacités du moteur peut engendrer des inefficacités, des surchauffes ou des défaillances mécaniques graves.
Avant de finaliser le choix d’une pompe, il est indispensable de confirmer que sa demande en puissance reste dans la capacité nominale du moteur principal. De même, la synchronisation de la vitesse d’arbre est cruciale : idéalement, la vitesse de fonctionnement de la pompe doit correspondre à celle du moteur avec une tolérance de ±5 %, afin d’éviter les vibrations excessives et l’usure prématurée des roulements ou de la roue.
Concernant les systèmes de contrôle, il convient de vérifier leur compatibilité avec les mécanismes d’accélération existants ou avec les variateurs de fréquence modernes (VFD). Il est fortement déconseillé de compenser un écart de vitesse en forçant la pompe à tourner au-delà de ses limites nominales, car cela réduit considérablement la durée de vie de l’équipement et annule la garantie constructeur.
4. Adapter la configuration du pipeline existant
Le réseau de canalisations d’une drague constitue le cœur du système de transport des boues, et toute modification en amont ou en aval de la pompe peut avoir des conséquences majeures. Il est donc essentiel que la nouvelle pompe à sable soit pleinement compatible avec les conduites d’aspiration et de refoulement existantes.
Commencez par faire correspondre les diamètres des brides pour éviter des modifications coûteuses des canalisations. Le côté aspiration est particulièrement sensible, car un dimensionnement incorrect peut entraîner la cavitation, réduisant ainsi l’efficacité du pompage et provoquant de graves dommages mécaniques. Le choix des matériaux est également crucial : par exemple, bien que les tuyaux en acier revêtus de caoutchouc offrent une excellente résistance à l’abrasion, ils génèrent des pertes de charge plus élevées que les tuyaux à parois lisses.
Étudiez attentivement l’agencement des coudes, des variations d’altitude et des vannes, car tous augmentent la résistance au frottement. À moins de prévoir une refonte complète du réseau, il est généralement plus économique de choisir une pompe adaptée aux dimensions et à l’agencement existants, minimisant ainsi les coûts d’installation et les interruptions d’exploitation.
5. Gérer les contraintes physiques d’installation
Un aspect souvent négligé mais essentiel du choix d’une pompe est son intégration physique dans l’espace disponible de la drague. Quelle que soit sa performance théorique, la pompe doit pouvoir être installée sans modifications majeures dans la chambre de pompage ou la salle des machines.
Effectuez des vérifications dimensionnelles détaillées pour assurer la compatibilité de la plaque de base, des motifs de fixation et de l’encombrement général avec les structures existantes. De plus, l’orientation des orifices – verticale, horizontale ou décalée – doit correspondre précisément aux connexions actuelles d’aspiration et de refoulement pour éviter des ajustements coûteux.
L’accessibilité pour la maintenance est un autre facteur critique : il doit être possible de démonter la roue, de remplacer les garnitures d’arbre et d’effectuer des inspections sans difficulté. Travailler avec des fabricants capables de fournir des modèles 3D détaillés permet de simuler l’installation et d’anticiper d’éventuels problèmes avant l’acquisition.
6. Évaluer les coûts sur l’ensemble du cycle de vie de l’équipement
Le coût est toujours un critère déterminant, mais un acheteur avisé considère bien plus que le simple prix d’achat. Les coûts d’exploitation au cours de la durée de vie de la pompe dépassent souvent largement l’investissement initial.
Les coûts initiaux incluent l’achat de la pompe, la main-d’œuvre pour l’installation, ainsi que les éventuelles modifications du système. Les coûts d’exploitation comprennent la consommation énergétique, le remplacement des pièces d’usure (comme les roues, les revêtements et les garnitures), ainsi que les arrêts dus aux réparations ou à l’entretien.
Lors d’un remplacement sur une drague existante, choisir une pompe compatible avec l’infrastructure actuelle peut réduire considérablement les coûts totaux. Les conceptions modulaires permettant des mises à niveau progressives – telles que le remplacement des roues pour des modèles de plus grande capacité ou l’amélioration des moteurs ultérieurement – offrent flexibilité et pérennité.
Il est essentiel de privilégier les pompes offrant un équilibre optimal entre dépenses d’investissement (CapEx) et dépenses opérationnelles (OpEx), garantissant ainsi la rentabilité à long terme des opérations de dragage.
7. Considérations spécifiques pour le remplacement de pompes
Lors du remplacement de pompes à sable sur des dragues existantes, il est crucial de préserver l’intégrité du système global. Trois aspects spécifiques ne doivent pas être négligés : les systèmes d’étanchéité, l’intégration des systèmes de contrôle et la résistance à l’abrasion.
7.1 Compatibilité des systèmes d’étanchéité
Les pompes utilisent divers systèmes d’étanchéité, tels que les joints mécaniques cartouches, les joints composés ou les garnitures tressées. Il est indispensable de s’assurer que le type de joint sélectionné est compatible avec le diamètre d’arbre et le matériau du système d’origine, pour éviter tout problème de lubrification ou de fuite. Vérifiez également si la pompe utilise une lubrification à l’huile ou à la graisse, et assurez-vous que cela correspond aux protocoles d’entretien de la drague.
7.2 Intégration aux systèmes de contrôle
Les dragues modernes sont souvent équipées de systèmes de surveillance sophistiqués pour la pression, la température et les vibrations. La nouvelle pompe doit pouvoir s’intégrer parfaitement à ces systèmes de contrôle, en veillant à ce que les capteurs puissent être raccordés facilement et que le couple de démarrage n’excède pas les limites des disjoncteurs.
7.3 Résistance à l’abrasion

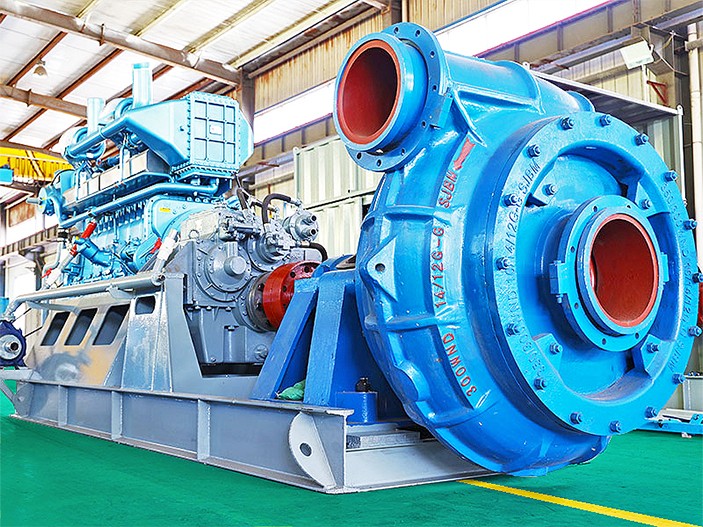

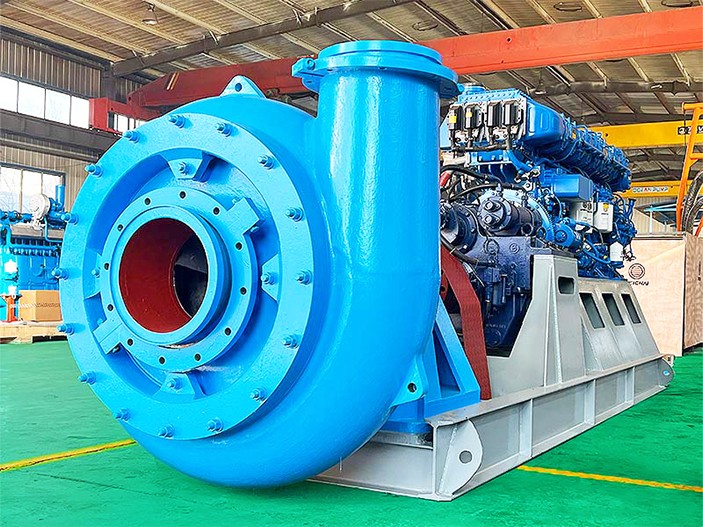

Compte tenu de la nature abrasive du dragage de sable, il est essentiel de choisir une pompe fabriquée à partir de matériaux hautement résistants à l’usure. Les pompes en alliages durcis, comme le Cr27, ou équipées de roues doublées de céramique, offrent une excellente résistance aux environnements riches en silice, réduisant ainsi la fréquence des maintenances et prolongeant la durée de vie de l’équipement. De plus, la possibilité d’ajuster facilement le jeu de la roue au fur et à mesure de l’usure permet de maintenir des performances optimales sans nécessiter de remplacements fréquents.
8. Conclusion : La précision technique au service de la réussite du dragage
Choisir la bonne pompe à sable pour votre drague ne se limite pas à sélectionner le modèle le plus puissant ou le moins cher. Cela nécessite une ingénierie de précision, des calculs hydrauliques rigoureux, des vérifications de compatibilité mécanique et une compréhension approfondie des coûts d’exploitation.
Prendre en compte le débit, le TDH (Total Dynamic Head), l’adéquation énergétique, l’adaptation aux conduites, les contraintes d’installation physique et les coûts sur le cycle de vie garantit l’acquisition d’une pompe performante et rentable à long terme.
Lors du remplacement de pompes, une attention particulière à la compatibilité des joints, à l’intégration aux systèmes de contrôle et à la résistance à l’abrasion permet de préserver l’intégrité du système et de réduire les coûts de rétrofit.
Chez OCEAN Pump, nous mettons plus de 20 ans d’expérience professionnelle en dragage au service de chaque projet. Nos pompes à sable et systèmes de dragage sont conçus pour offrir une efficacité maximale, une longue durée de vie et une intégration facilitée, que ce soit pour de nouvelles constructions ou des modernisations.
Nous proposons des solutions sur mesure, des simulations hydrauliques et des garanties de performance adaptées à vos besoins spécifiques. Que vous recherchiez des dragues de sable, des pompes submersibles pour boues ou des réseaux de tuyauterie de dragage, OCEAN Pump est votre partenaire de confiance pour assurer votre succès.
Contactez-nous dès aujourd’hui pour découvrir comment nous pouvons optimiser vos opérations de dragage grâce à notre expertise technique de classe mondiale.
