Les pompes hydrauliques submersibles de dragage représentent un progrès révolutionnaire en matière d’efficacité et de polyvalence pour le pompage de boues fortement chargées en solides, de sédiments et de matériaux abrasifs dans les secteurs du dragage, de l’exploitation minière, du BTP et de la dépollution environnementale. Contrairement aux pompes conventionnelles à entraînement direct, ces systèmes robustes utilisent la transmission de puissance hydraulique pour surmonter les défis de pompage les plus exigeants – qu’il s’agisse de rejets miniers abrasifs (jusqu’à 70 % de solides en poids) ou d’eaux de crue encombrées de débris. Le facteur critique qui détermine leur performance opérationnelle réside dans la méthode d’entraînement : intégration à une pelle mécanique, groupes électrogènes diesel, ou groupes électrogènes électriques. Ce guide complet examine ces trois solutions, en détaillant leurs spécifications techniques, leurs applications idéales et les paramètres clés de sélection afin d’optimiser vos projets.

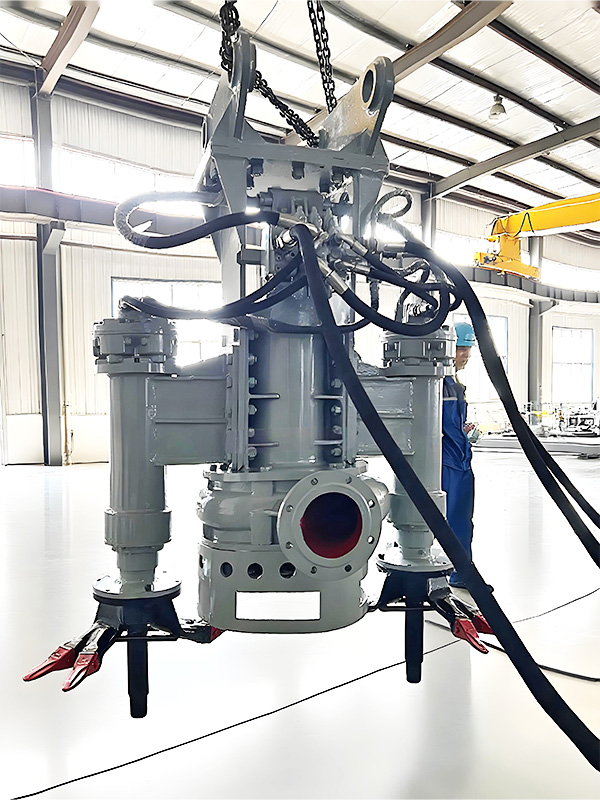

1. Pompes Hydrauliques de Dragage Montées sur Pelle : Mobilité Maximale & Déploiement Rapide

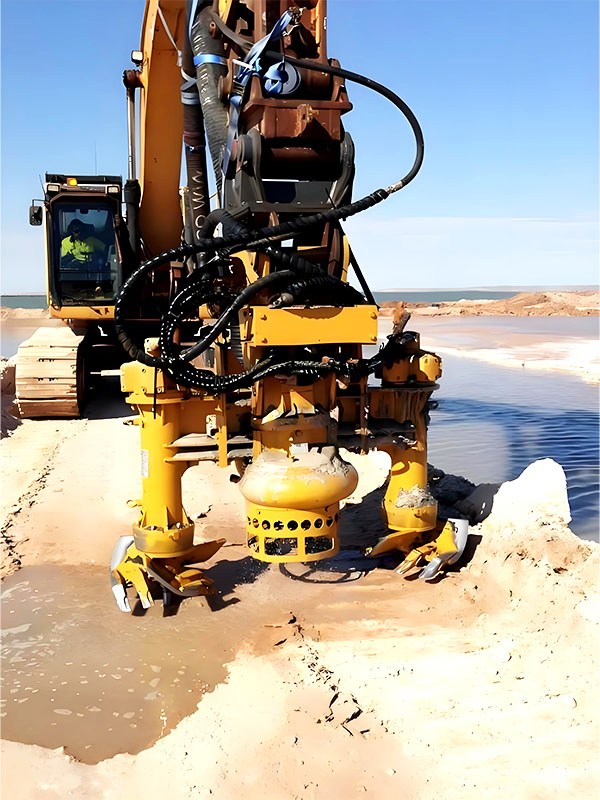

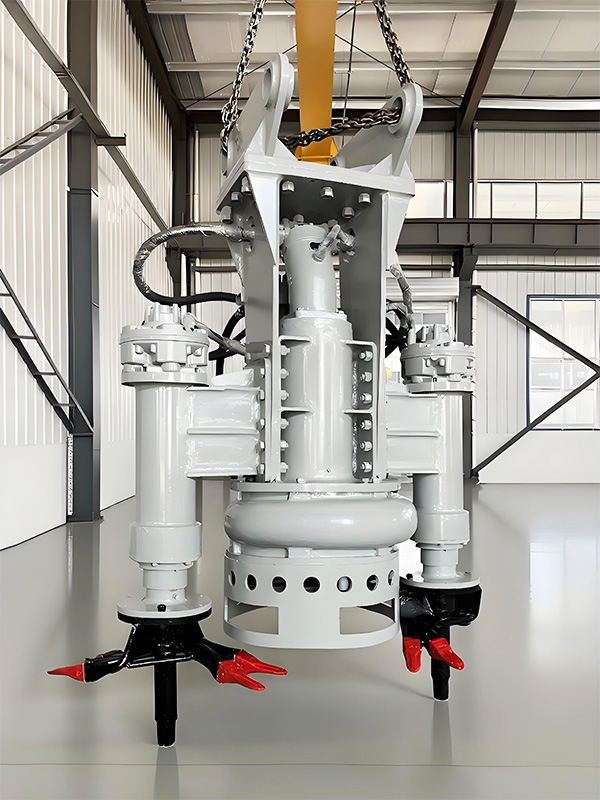

L’association d’une pompe de dragage hydraulique submersible montée sur pelle avec une pelle hydraulique standard constitue une solution extrêmement agile. En remplaçant le godet de la pelle par une pompe submersible spécialement conçue, l’opérateur exploite directement la puissance hydraulique de la pelle (typiquement 180–350 L/min à 20–32 MPa) pour entraîner un moteur hydraulique immergé. Ce moteur actionne une roue en alliage durci permettant de pomper efficacement des matériaux denses et visqueux avec un minimum de préparation.
1.1 Spécifications Techniques & Avantages de Performance
- Intégration Énergétique : Utilise le circuit hydraulique existant de la pelle (aucune alimentation auxiliaire nécessaire). Compatible avec des pelles de 3 à 45 tonnes (CAT 320, Volvo EC220, Komatsu PC210, etc.).
- Débit/Pression Hydraulique : 80–500 L/min @ 20–32 MPa (selon taille de pelle et modèle de pompe).
- Performances de la Pompe :
- Débit : 50 – 1 800 m³/h
- Hauteur Totale Manométrique : 5 – 85 m
- Taille Max. des Solides : ≤ 80 mm (avec agitateur)
- Concentration de Solides : jusqu’à 70 % en poids
- Composants Critiques : Moteur hydraulique axial (rendement 95 %), plaques d’usure en fonte au chrome (28 % Cr), roue vortex ou semi-reculée, système d’agitateur intégré.
Avantages Opérationnels :
- Déploiement instantané (<15 min, comme un godet standard).
- Accès inégalé aux terrains difficiles : marécages, berges, pentes raides, zones urbaines confinées.
- Sécurité intrinsèque : soupape de décharge et limiteur de couple hydrauliques.
- Rentabilité : pas d’investissement supplémentaire en groupe motopompe.
1.2 Applications Idéales & Exemples
- Intervention d’Urgence : Pompage de débris après inondations dans les réseaux urbains.
- Entretien de Voies Navigables : Élimination continue de vase dans canaux et marinas.
- Déwatering de Chantier : Extraction de boues dans fouilles de fondations et tunnels.
- Exploitation Minière : Gestion de bassins de résidus et recyclage d’eau de procédé.
Tableau 1 : Paramètres Techniques – Pompes Hydrauliques de Dragage entraînées par Pelle
Paramètre | Gamme Standard | Modèles Avancés | Notes |
Capacité (m³/h) | 50 – 800 | 800 – 1 800 | Selon débit hydraulique |
Hauteur Max. (m) | 15 – 40 | 40 – 85 | Dépend du design de roue |
Taille Solides | ≤ 50 mm | ≤ 80 mm | Agitateur anti-colmatage |
Pression de Service | 20 – 25 MPa | 25 – 32 MPa | Selon pelle |
Puissance Absorbée | 40 – 160 kW | 160 – 300 kW | Issue de la pelle hôte |
Poids (kg) | 450 – 2 200 | 2 200 – 5 500 | Détermine taille de pelle |

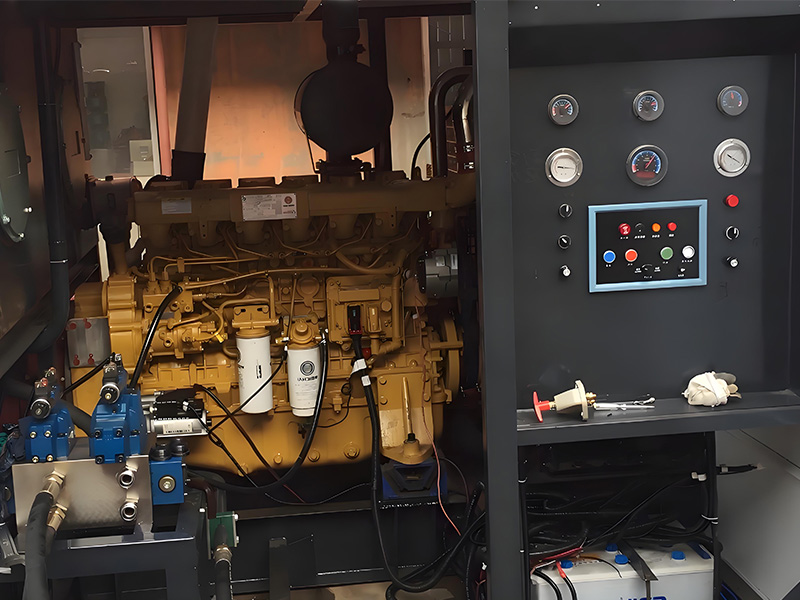

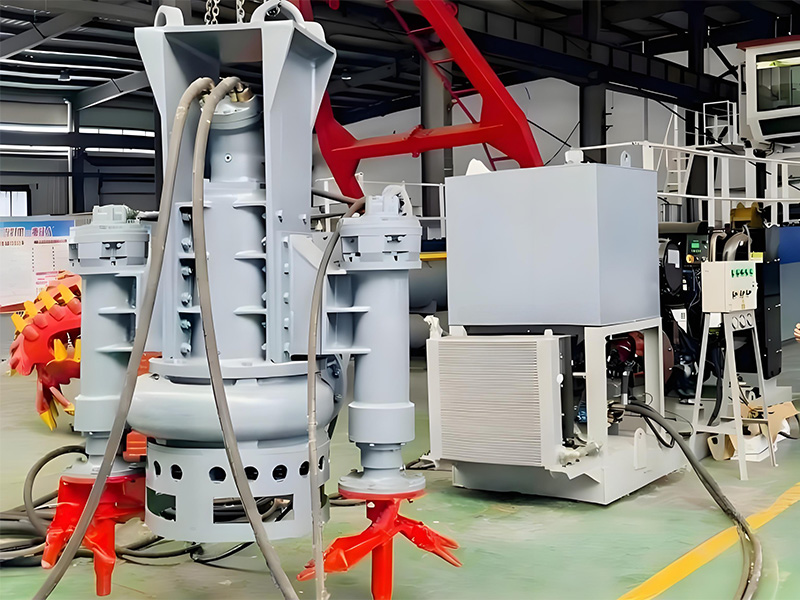

2. Groupes Hydrauliques Diesel : Autonomie Haute Puissance pour Sites Isolés
Lorsque les projets exigent un transfert continu et volumineux de boues, loin de toute infrastructure électrique – comme sur des sites miniers isolés, des opérations de remblaiement côtier ou des zones sinistrées – les groupes électrogènes diesel pour pompes hydrauliques de dragage offrent une performance optimale. Ces systèmes autonomes associent des moteurs diesel Tier 4 Final/Tier 3 à des pompes hydrauliques de forte capacité, entraînant des pompes submersibles via des flexibles renforcés de 1–2″ sur des distances allant jusqu’à 500 m.
2.1 Spécifications Techniques & Avantages de Performance
- Moteur Principal : 50–500 kW (Cummins, Deutz, Volvo Penta) avec contrôle avancé des émissions (DOC/DPF).
- Circuit Hydraulique : Conception en circuit ouvert, 100–800 L/min @ 250–350 bar.
- Carburant : Réservoirs 200–1 500 L pour autonomie 8–36+ h.
- Commande : Microprocesseur CAN-BUS avec régulation de charge (économie 15–25 % de carburant).
- Refroidissement : Air (<40°C ambiant), radiateur, ou refroidissement par quille (applications marines).
- Performances de la Pompe :
- Débit : 200 – 3 500 m³/h
- Hauteur : 20 – 120 m
- Solides : ≤ 65 mm
Avantages Clés :
- Densité Énergétique : Le diesel fournit 10× plus d’énergie/kg que les batteries.
- Opération à Distance : Télémétrie GPS pour suivi et diagnostics.
- Fiabilité Tous Climats : Coffrets IP55 avec démarrage chauffé (-20°C).
- Mobilité : Sur skid, remorque, ou intégré à une barge.
2.2 Applications Idéales & Exemples
- Approfondissement Portuaire : Dragage continu (ex. extension du Canal de Suez).
- Gestion de Résidus Miniers : Transfert 24/7 de boues (ex. mines de cuivre chiliennes).
- Protection Côtière : Rechargement de plages à 2 500 m³/h.
- Dragage Offshore : Montage sur plateforme pour tranchées de pipelines et rejet.

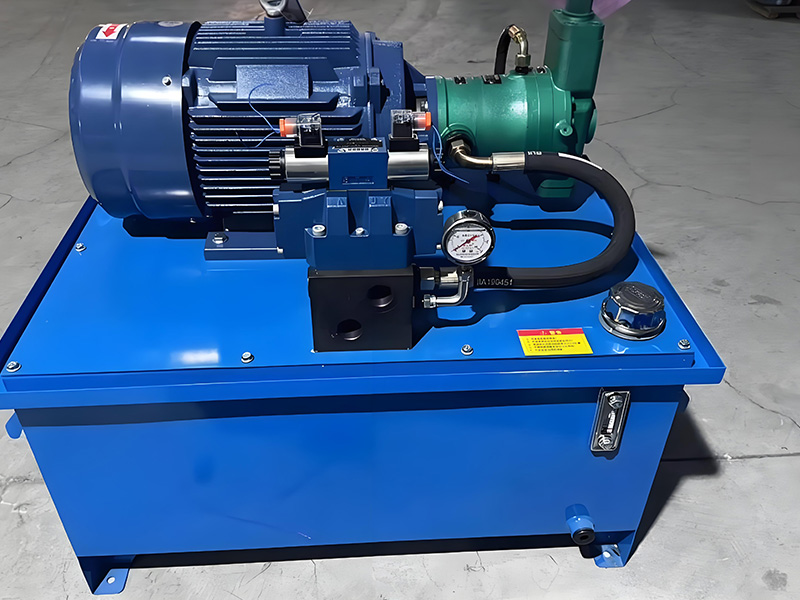

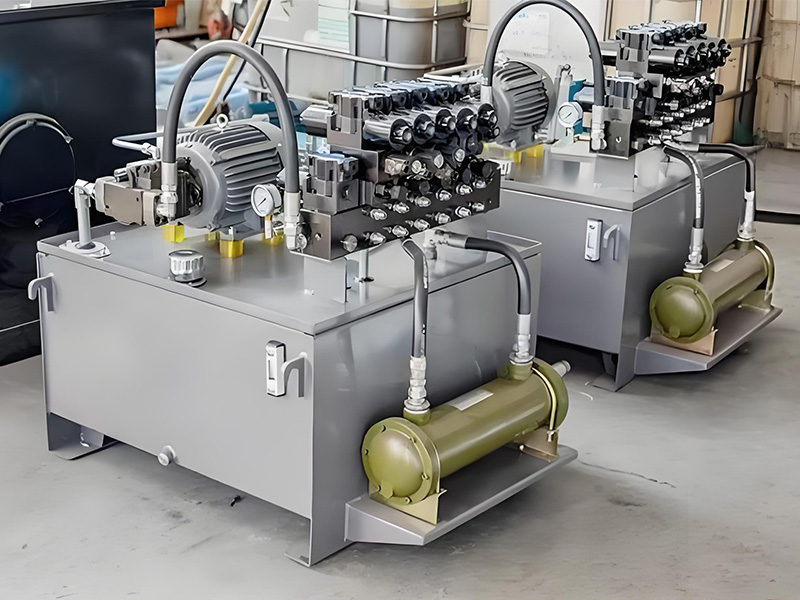

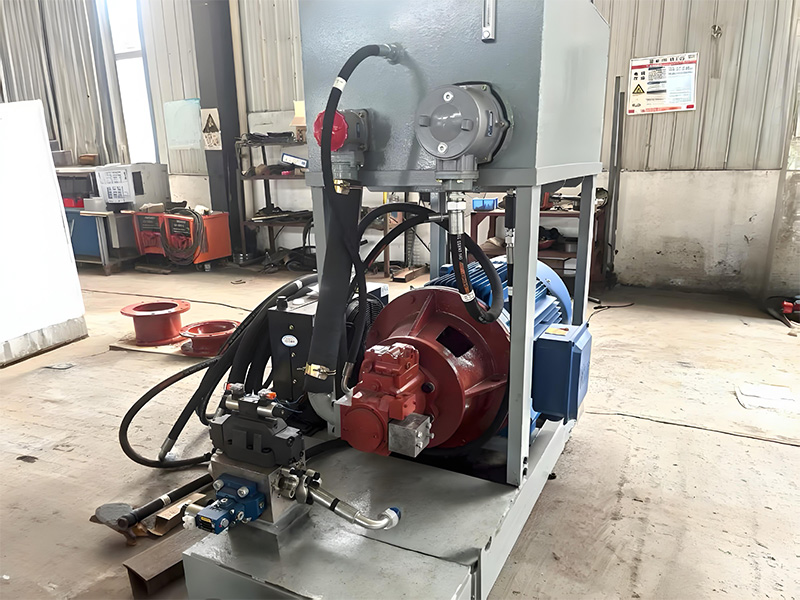

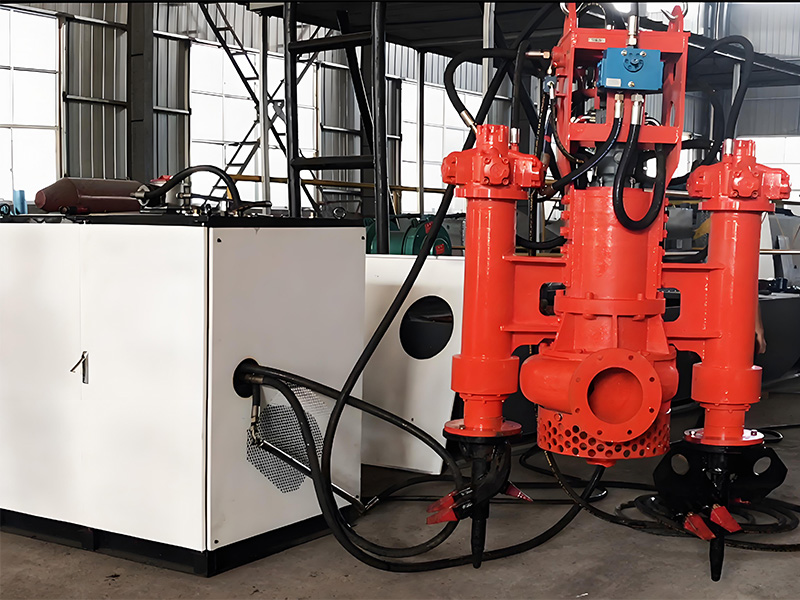

3. Groupes Hydrauliques Électriques : Précision & Durabilité pour les Environnements Sensibles
Lorsque les contraintes sonores, les réglementations sur la qualité de l’air ou l’efficacité énergétique sont prioritaires – voies navigables urbaines, réservoirs d’eau potable, installations industrielles intérieures – les groupes hydrauliques électriques offrent un fonctionnement sans émissions et à haute précision. Ces systèmes convertissent l’énergie du réseau ou des batteries en puissance hydraulique pour les pompes submersibles de dragage, alliant conformité environnementale et performances robustes.
3.1 Spécifications Techniques & Avantages de Performance
- Sources d’Alimentation :
- Réseau : 380V/480V/690V AC (jusqu’à 400 kW)
- Batterie : systèmes LiFePO₄ 48V/96V (capacité 5–20 kWh)
- Circuit Hydraulique : Boucle fermée ou circuit ouvert, 20–600 L/min @ 210–320 bar
- Systèmes de Contrôle : Variateurs de fréquence (VFD) pour démarrage progressif et modulation débit/pression
- Performances de la Pompe :
- Débit : 30 – 2 200 m³/h
- Hauteur : 10 – 100 m
- Niveau Sonore : 65–78 dB(A) (contre 95–110 dB(A) pour diesel)
Avantages Clés :
- Zéro Émission Locale : Essentiel pour espaces confinés (tunnels, réservoirs) et zones réglementées.
- Récupération d’Énergie : Circuits régénératifs capturant 15–25 % d’énergie lors des baisses de pression.
- Précision : Ajustement du débit en temps réel (±2 %) pour procédés critiques.
- OPEX Réduit : 30–50 % de coûts d’exploitation en moins vs diesel (en mode raccordement réseau).
3.2 Applications Idéales & Exemples
- Stations d’Épuration : Extraction de boues sans altérer la qualité de l’air.
- Construction de Tunnels : Évacuation continue de déblais avec <75 dB(A).
- Dépollution Environnementale : Pompage de sédiments contaminés en zones protégées.
- Procédés Industriels : Transfert de boues abrasives en production de batteries avec certification ATEX.
Tableau 2 : Comparaison des Méthodes d’Entraînement – Pompes Hydrauliques Submersibles
Paramètre | Pelle Mécanique | Groupe Diesel | Groupe Électrique |
Mobilité | ★★★★★ (mobile) | ★★★☆☆ (semi-mobile) | ★★☆☆☆ (fixe/portable) |
Puissance | 40–300 kW | 50–500 kW | 20–400 kW |
Temps de Montage | <30 min | 2–4 h | 1–3 h |
Niveau Sonore | 85–95 dB(A) | 95–110 dB(A) | 65–78 dB(A) |
Émissions | Moyennes | Élevées | Aucune |
Autonomie | Carburant pelle | 8–36+ h | Illimitée (réseau) / 1–4 h (batterie) |
Application Idéale | Sites multiples | Transfert massif isolé | Zones sensibles/réglementées |
4. Sélection de la Méthode Optimale : Cadre de Décision Technique
4.1 Durée du Projet & Besoin de Mobilité
- Court terme/multi-sites : Systèmes sur pelle réduisent les coûts de mobilisation de 60–80 %.
- Long terme/site fixe : Groupes diesel ou électriques maximisent la rentabilité.
4.2 Disponibilité Énergétique & Contraintes Environnementales
- Sites hors réseau : Groupes diesel avec réservoirs >300 L garantissent une autonomie prolongée.
- Zones urbaines/enfermées : Groupes électriques respectent normes acoustiques (≤78 dB(A)) et zéro émission.
4.3 Caractéristiques des Boues
- Hautement abrasives (ex. sable) : Les entraînements hydrauliques surpassent les entraînements électriques directs (absence de garnitures d’arbre).
- Solides extrêmes (≥60 %) : Pompes sur pelle avec agitateur évitent la sédimentation.
4.4 Analyse Coûts (CAPEX vs OPEX)
Facteur de Coût | Pelle Mécanique | Groupe Diesel | Groupe Électrique |
CAPEX | 25K–120K $ | 45K–350K $ | 40K–300K $ |
OPEX (€/m³) | 12–25 $ | 18–35 $ | 8–15 $ |
Maintenance Annuelle | 15–25 % pompe | 20–30 % système | 10–18 % système |
5. Innovations Futures dans la Technologie des Pompes Hydrauliques de Dragage
5.1 Systèmes Hybrides
- Hybrides diesel-électrique avec batteries tampon (ex. Damen DOP450) réduisant consommation de 25–40 %.
- Récupération d’énergie en phase de baisse de pression.
- Mode silencieux zéro émission pour environnements sensibles.
5.2 Matériaux Avancés & Optimisation par IA
- Résistance à l’usure : Roues revêtues de carbure de tungstène (durée de vie ×3).
- Contrôles intelligents : Maintenance prédictive (analyse vibratoire, suivi d’usure).
- Gains d’efficacité : Moteurs hydrauliques à aimants permanents (η >94 %) avec capteurs IoT intégrés.
5.3 Intégration des Énergies Renouvelables
- Recharge assistée par solaire pour groupes à batteries (+30 % autonomie).
- Compatibilité HVO (huile végétale hydrotraitée) dans systèmes diesel (opération neutre carbone).
6. Conclusion : Concevoir la Solution d’Entraînement Optimale
Les pompes hydrauliques submersibles de dragage offrent des capacités inégalées de traitement de solides, mais leur succès opérationnel repose sur le choix de la méthode d’entraînement adaptée :
- Systèmes sur pelle : dominent quand mobilité, déploiement rapide et dragage multi-points sont critiques (inondations, sites urbains confinés, entretien de canaux).
- Groupes diesel : idéaux pour sites isolés à fort volume et longue autonomie (profondeur portuaire, bassins miniers, projets côtiers).
- Groupes électriques : solution durable pour opérations sensibles (dragage urbain, réservoirs d’eau potable, sites industriels fermés).
Avec les avancées en systèmes hybrides, en contrôle intelligent et en intégration renouvelable, les pompes hydrauliques submersibles continueront d’évoluer comme la solution la plus polyvalente et efficace pour relever les défis les plus complexes du pompage de boues et sédiments.
