Dans le domaine exigeant du dragage – qu’il s’agisse de l’entretien des chenaux de navigation, de l’extraction de minéraux, de la remise en état des terres ou de la dépollution environnementale – le choix de l’équipement de pompage est primordial. Parmi les différentes technologies disponibles, les pompes de dragage hydrauliques submersibles connaissent une popularité croissante grâce à leur combinaison unique de puissance, de flexibilité, de résistance et de sécurité. Si vous êtes impliqué dans la sélection de solutions de pompage intensif pour des applications de sédiments et de boues difficiles, comprendre pourquoi l’entraînement hydraulique excelle et comment choisir le modèle adapté est essentiel. Ce guide explore en profondeur les avantages et les critères clés de sélection.
1. Les avantages déterminants des pompes de dragage hydrauliques submersibles
Pourquoi les opérateurs se tournent-ils de plus en plus vers l’hydraulique pour leurs besoins en pompes de dragage submersibles ? Ces bénéfices répondent aux défis fondamentaux des environnements de dragage sévères :
1.1 Densité de puissance et couple inégalés
- Les moteurs hydrauliques délivrent un couple extrêmement élevé dès le démarrage, même à très basse vitesse. Ceci est crucial pour les pompes de dragage manipulant des boues denses et visqueuses chargées de solides abrasifs tels que le sable, le gravier ou l’argile, où il faut surmonter l’inertie et maintenir le débit sous forte charge.
- Donnée technique : les systèmes hydrauliques peuvent atteindre des densités de puissance supérieures à 2 kW/kg pour les moteurs, nettement plus élevées que celles des moteurs électriques équivalents, permettant ainsi une puissance plus importante dans un format compact adapté aux applications submersibles.
1.2 Commande de vitesse variable intégrée
- Le débit et la pression d’une pompe de dragage hydraulique peuvent être ajustés en continu en modifiant simplement le débit du fluide hydraulique depuis l’unité de puissance. Cela permet aux opérateurs de :
- Adapter précisément les performances de la pompe aux conditions changeantes des sédiments (densité, granulométrie) sans arrêter l’équipement.
- Optimiser l’efficacité énergétique et la consommation de carburant.
- Prévenir les obstructions dans la conduite en réduisant le débit lorsque nécessaire.
- Effectuer des opérations délicates (près de structures ou de canalisations) avec un contrôle précis.
- Obtenir cette flexibilité avec un entraînement électrique nécessite des variateurs de fréquence coûteux et complexes.
1.3 Suppression des risques électriques
- En tant qu’unité submersible, la pompe fonctionne sous l’eau. L’utilisation d’électricité haute tension dans un tel environnement présente des risques importants d’électrocution et nécessite des câbles et connecteurs submersibles complexes, coûteux et difficiles à entretenir. Les systèmes hydrauliques éliminent complètement ce danger. La pompe est entraînée par la pression du fluide hydraulique via des flexibles robustes, ce qui la rend intrinsèquement plus sûre, en particulier dans les eaux conductrices ou les atmosphères explosives (avec fluide approprié).
1.4 Simplicité pour les grandes profondeurs
- Le déploiement d’une pompe de dragage submersible en grande profondeur (par ex. puits miniers profonds, approfondissement de chenaux) est bien plus simple en hydraulique. Les flexibles haute pression sont naturellement équilibrés en pression et conçus pour résister aux pressions de profondeur. L’allongement des conduites hydrauliques est généralement plus facile et plus économique que la gestion de câbles électriques submersibles lourds et spécialisés. Les opérations de dragage au-delà de 30–50 m trouvent souvent l’hydraulique comme seule solution viable.
- Donnée technique : les principales pompes hydrauliques de dragage peuvent fonctionner de manière fiable à des profondeurs dépassant 100 m (330 pieds), avec des conceptions spécialisées allant encore plus loin.
1.5 Durabilité et résistance à l’abrasion accrues
- Les systèmes hydrauliques sont réputés pour leur robustesse. Les moteurs entraînant la pompe de dragage submersible sont généralement plus simples et tolérants aux chocs et vibrations inhérents au dragage que les moteurs électriques à haute vitesse.
- De plus, le système hydraulique agit comme un « amortisseur » naturel, protégeant la pompe et la transmission contre les blocages soudains ou les charges de choc pouvant endommager un entraînement électrique rigide. Associées à des plaques d’usure, garnitures (métal dur ou élastomère) et turbines spécialisées, ces pompes sont conçues pour résister aux applications les plus abrasives.
1.6 Protection contre les surcharges et résistance au blocage
- Les systèmes hydrauliques disposent d’un mécanisme de soupape de décharge intégré. Si la pompe rencontre une obstruction provoquant son blocage, la pression hydraulique s’élève simplement jusqu’à une valeur prédéfinie et se maintient, évitant ainsi des dommages catastrophiques à la pompe ou au moteur. Une fois l’obstruction levée, le fonctionnement reprend immédiatement. Les moteurs électriques bloqués sous charge peuvent rapidement surchauffer et griller.
1.7 Intégration simplifiée de la source de puissance
- L’unité de puissance hydraulique (HPU) peut être montée sur une barge, un excavateur, à terre ou sur un skid éloigné. Cette flexibilité permet d’utiliser différents moteurs principaux (diesel, électrique en sécurité sur terre/barge) et de les positionner à distance du site dangereux ou encombré de la pompe. Une seule HPU peut souvent alimenter plusieurs composants de dragage (pompe, fraise, treuils).
2. Principales applications où les pompes hydrauliques submersibles excellent
- Exploitation minière en profondeur (sous-marine) : extraction de minéraux depuis des gisements sous-marins profonds.
- Entretien des ports et chenaux : maintien des profondeurs dans des espaces confinés, près des structures et à de grandes profondeurs.
- Dragage environnemental : retrait précis de sédiments contaminés où le contrôle et la sécurité sont primordiaux.
- Rechargement de plages et remblaiement : pompage de grands volumes de sable sur de longues distances, nécessitant souvent une haute pression.
- Extraction de sable et de gravier : pompage direct des granulats depuis des fosses sous-marines.
- Nettoyage de bassins et lagunes industriels : manipulation de boues épaisses et de solides déposés.
- Gestion des résidus miniers (tailings) : relocalisation ou traitement des résidus.
3. Guide ultime de sélection : choisir votre pompe de dragage hydraulique submersible
Choisir la bonne pompe de dragage hydraulique ne consiste pas simplement à opter pour la plus grosse unité disponible. Cela nécessite une analyse détaillée de votre application spécifique. Voici les facteurs critiques à considérer :
3.1 Définir le matériau à draguer (caractéristiques de la boue)
- Granulométrie et distribution des particules : taille maximale des particules (critique pour le passage des solides de la pompe), taille moyenne et distribution (mélange sable, limon, argile). Une pompe de dragage conçue pour gérer du gravier grossier doit avoir une conception très différente de celle destinée à pomper du limon fin.
- Concentration en solides (en poids ou en volume) : une concentration élevée augmente la densité et la viscosité de la boue, ce qui nécessite plus de puissance et influence les taux d’usure. Dans le dragage, on rencontre couramment des concentrations de 20 à 70 % en poids.
- Gravité spécifique (SG) des solides et de la boue : impacte directement le calcul de la hauteur dynamique totale (TDH) et la puissance requise.
- Abrasivité du matériau : détermine la résistance à l’usure nécessaire. Le sable de quartz est très abrasif ; le limon organique l’est moins. Choisissez les matériaux en conséquence (par ex. fonte blanche à haut chrome, NiHard, élastomères spécialisés).
- Corrosivité du matériau : la présence d’eau salée, de produits chimiques ou de conditions acides/alcalines détermine la compatibilité des matériaux (par ex. acier inoxydable duplex, revêtements spécialisés).
3.2 Déterminer les performances hydrauliques requises
- Débit (Q) : volume requis par heure (m³/h ou GPM). Prenez en compte les besoins moyens et de pointe.
- Hauteur dynamique totale (TDH) : pression totale que la pompe doit surmonter. Son calcul précis est crucial et comprend :
- Hauteur statique : différence verticale entre le niveau de refoulement de la pompe et la sortie de la conduite.
- Pertes par frottement : facteur majeur ! Dépendent de la longueur, du diamètre et de la rugosité interne de la conduite, du nombre de coudes/vannes et de la vitesse/densité/viscosité de la boue. Donnée technique : les pertes par frottement pour les boues peuvent être 20 à 100 % plus élevées que pour l’eau seule. Utiliser des calculateurs de pertes pour boues.
- Hauteur de vitesse : énergie nécessaire pour donner une vitesse à la boue (généralement mineure).
- Pression de refoulement : si le refoulement se fait dans un système pressurisé (par ex. tamis de déshydratation).
- Densité de la boue (ρ) : impacte directement la puissance nécessaire (Puissance ∝ ρ × Q × TDH). Connaître la gravité spécifique moyenne de la boue.
3.3 Préciser les conditions de fonctionnement
- Profondeur d’immersion : détermine la pression que doivent supporter le carter de pompe et les joints du moteur hydraulique. Influence aussi la contre-pression sur la ligne de retour hydraulique.
- Cycle de service : fonctionnement continu (24/7) ou usage intermittent. Affecte les besoins de refroidissement (HPU et pompe) et la dimension des composants.
- Température de l’eau ambiante : affecte la viscosité du fluide hydraulique et l’efficacité du refroidissement.
- Présence de gaz/air : peut provoquer la cavitation ; peut nécessiter des caractéristiques de conception spécifiques pour gérer l’air entraîné.

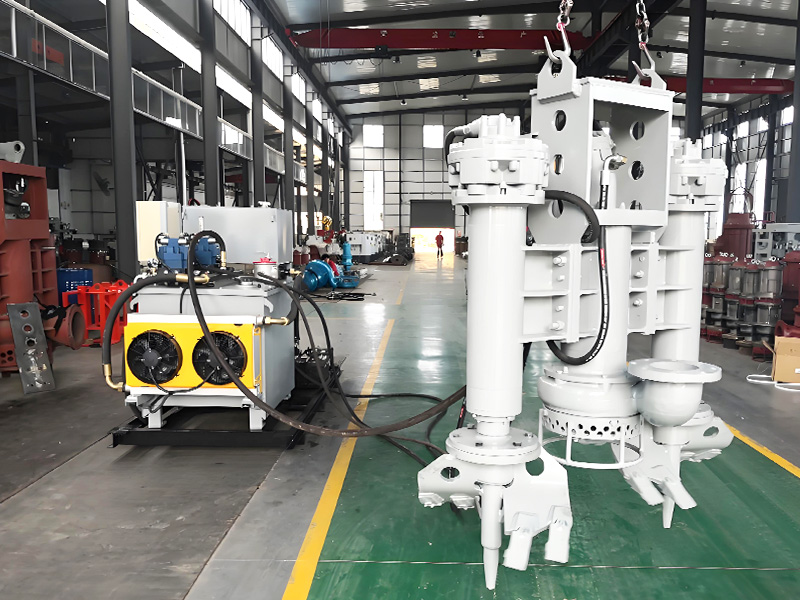

3.4 Sélectionner l’unité de puissance hydraulique (HPU) et le système
- Débit et pression hydrauliques : l’HPU doit fournir un débit d’huile suffisant (l/min ou GPM) à la pression (bar ou PSI) nécessaire pour atteindre la performance souhaitée de la pompe submersible. Les fabricants fournissent des courbes de performance montrant la puissance à l’arbre en fonction du débit/hauteur ; ajoutez les pertes d’efficacité du système pour dimensionner l’HPU.
- Puissance du moteur principal : dimensionner le moteur diesel ou électrique entraînant la pompe hydraulique de l’HPU en fonction de la puissance hydraulique calculée et du rendement de l’HPU (généralement 80–85 %).
- Capacité de refroidissement : essentielle pour un fonctionnement continu intensif. Assurez-vous que l’HPU dispose d’une capacité de refroidissement par air ou eau adaptée aux conditions ambiantes. Donnée technique : jusqu’à 20–30 % de la puissance d’entrée peut être dissipée sous forme de chaleur dans un système hydraulique.
- Filtration : la propreté absolue est vitale pour la longévité du système hydraulique. Spécifiez des filtres haute efficacité (par ex. β₅ ≥ 1000) et envisagez des boucles de filtration hors ligne. Surveillez régulièrement l’état du fluide.
- Système de commande : leviers manuels, commandes proportionnelles électroniques ou même télémétrie à distance. Adapter aux besoins opérationnels.
- Volume du réservoir : volume suffisant pour la dissipation thermique et le conditionnement du fluide.

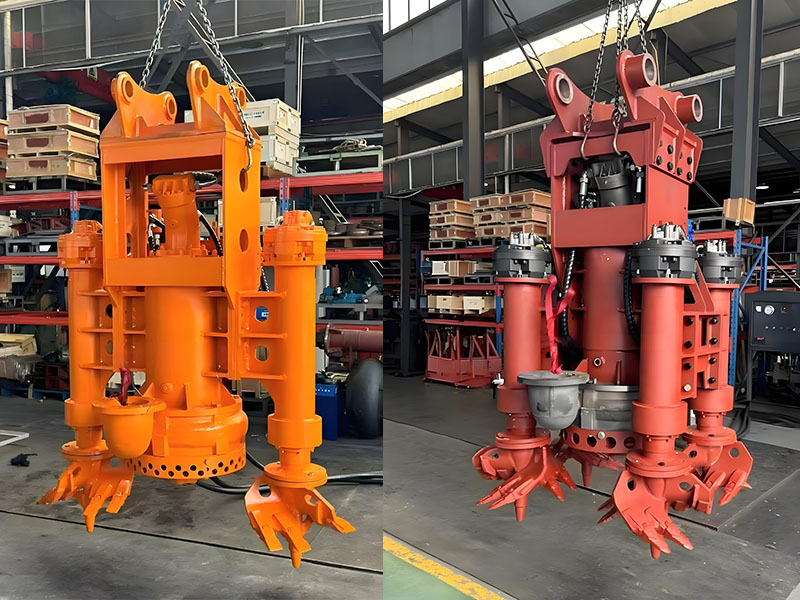

3.5 Choisir la conception et les matériaux de la pompe
- Conception de la partie hydraulique (wet end) : géométrie de la volute, type d’impulseur (à une seule aube pour gros solides, à plusieurs aubes pour une hauteur plus élevée/solides plus fins), conception du couvercle d’aspiration. Optimiser le passage des solides et l’efficacité pour votre boue spécifique.
- Matériaux résistants à l’usure : sélectionner selon l’abrasivité et la corrosivité :
- Forte abrasion : fonte blanche à haut chrome (27–32 % Cr), NiHard 4, revêtements céramiques.
- Abrasivité/corrosion modérées : aciers inoxydables duplex, caoutchouc naturel, élastomères synthétiques (NBR, néoprène, polyuréthane).
- Forte corrosion : inox super duplex, titane, revêtements spécialisés.
- Système d’étanchéité : crucial pour le fonctionnement submersible. Joints mécaniques à plusieurs étages, souvent avec fluide barrière/lubrifiant (huile ou eau) pour exclure la boue et gérer le mouvement de l’arbre. Envisager des doubles joints avec surveillance.
- Roulements : roulements robustes et surdimensionnés conçus pour de fortes charges radiales et axiales, souvent lubrifiés en continu par le circuit hydraulique propre.
4. Pompe de dragage hydraulique vs. pompe submersible électrique : comparaison rapide
Caractéristique | Pompe de dragage hydraulique submersible | Pompe de dragage électrique submersible |
Source d’énergie | Fluide hydraulique (HPU à la surface/barge) | Électricité haute tension (câble submersible) |
Contrôle de la vitesse | Infini, simple et robuste | Nécessite un variateur de fréquence complexe |
Couple au démarrage | Très élevé | Limité (variateur nécessaire pour fort couple) |
Capacité en grande profondeur | Excellente (flexibles robustes) | Difficile et coûteuse (câble spécialisé) |
Risque électrique | Aucun (intrinsèquement plus sûr sous l’eau) | Risque important (fortes mesures de protection requises) |
Protection contre les surcharges | Excellente (soupape de décharge) | Risque de brûler le moteur (protection nécessaire) |
Absorption des chocs | Excellente (amortissement par fluide) | Faible (impact direct sur le moteur) |
Maintenance principale | HPU (accessible en surface) | Câble submersible et joints moteur |
Coût initial (pompe) | Souvent plus élevé | Souvent plus bas |
Coût initial (système) | Modéré (HPU + flexibles) | Peut être très élevé (VFD + câble spécialisé) |
Flexibilité | Élevée (position HPU, entraînements multiples) | Faible |
5. S’associer pour réussir
Le choix et le déploiement d’un système de pompe de dragage hydraulique submersible représentent un investissement important. Il est donc crucial de collaborer avec un fabricant ou un fournisseur expérimenté. Recherchez des partenaires qui :
- Offrent une assistance technique complète pour le dimensionnement de la pompe et de l’HPU.
- Fournissent des courbes de performance détaillées basées sur des essais réels de boues.
- Disposent d’une expérience avérée dans votre type d’application spécifique.
- Utilisent des matériaux de haute qualité et des procédés de fabrication robustes.
- Proposent un solide support après-vente, la disponibilité des pièces et un service technique réactif.
6. Conclusion
Pour les applications de dragage exigeantes impliquant de grandes profondeurs, des boues abrasives, des conditions de fonctionnement variables et des exigences de sécurité élevées, les pompes hydrauliques submersibles représentent une solution convaincante et souvent supérieure. Leur couple élevé, leur vitesse variable infinie, leur sécurité intrinsèque sous l’eau, leur résistance aux chocs et aux solides ainsi que leur aptitude aux opérations en grande profondeur en font la pompe lourde de choix pour les environnements les plus difficiles.
En définissant minutieusement les caractéristiques de votre boue, les besoins de performance hydraulique, les conditions de fonctionnement et les matériaux requis – et en sélectionnant soigneusement la pompe ainsi que l’unité de puissance hydraulique correspondante – vous pouvez exploiter tout le potentiel de cette technologie puissante. Investir dans le bon système de pompe de dragage hydraulique se traduit directement par une productivité accrue, des risques opérationnels réduits, moins de temps d’arrêt et une meilleure rentabilité pour votre projet de dragage.
