Les pompes de dragage jouent un rôle crucial dans des industries telles que l’exploitation minière et la construction, où elles transportent d’importants volumes de matériaux tels que les boues, le sable ou le gravier. Leur efficacité et leur durabilité sont étroitement liées à une conception et une opération précises, en particulier en ce qui concerne le système de tuyau d’aspiration. Cet article explore les considérations clés pour concevoir et exploiter des systèmes de pompes de dragage, en se concentrant sur l’optimisation des performances, la prévention des problèmes courants et l’assurance de la longévité.
1. Importance de la taille plus grande du tuyau d’aspiration
Choisir la taille correcte du tuyau d’aspiration est fondamental dans la conception du système de pompe de dragage. Il est d’usage de sélectionner un tuyau d’aspiration d’une taille supérieure à celle du flasque ou de la buse d’aspiration de la pompe. Cette décision repose sur des principes d’ingénierie qui améliorent l’efficacité et la fiabilité de la pompe.
1.1 Réduction des turbulences et des pertes de pression
Un tuyau d’aspiration plus grand minimise les turbulences et réduit les pertes de pression dans le système. Les tuyaux plus petits créent plus de résistance à la friction, entraînant des pertes de pression importantes au moment où le fluide atteint la pompe. Cette perte de pression peut diminuer l’efficacité de la pompe et entraîner des problèmes opérationnels. Un tuyau plus grand réduit les pertes par friction, préservant davantage la pression d’entrée et améliorant les performances et les débits de la pompe tout en réduisant le risque de cavitation, ce qui peut endommager la pompe au fil du temps.
1.2 Assurer un flux de fluide stable
Un tuyau d’aspiration plus grand aide à maintenir un flux de fluide stable lorsqu’il approche de la pompe. Les turbulences à grande échelle peuvent perturber le flux, entraînant une cavitation ou une usure inégale des composants de la pompe. Augmenter le diamètre du tuyau réduit la probabilité de turbulences, garantissant un flux laminaire et fluide vers la pompe, ce qui est crucial pour maintenir les performances et prolonger la durée de vie de la pompe.
2. Le rôle de la géométrie des tuyaux dans la stabilité du flux
La géométrie des tuyaux impacte significativement la performance du système de pompe de dragage. Une configuration de tuyau appropriée assure un flux de fluide stable et efficace.
2.1 L’importance des sections de tuyau droites
Incorporer une section plus longue et droite de tuyau avant la pompe aide à stabiliser le flux de fluide, minimisant les perturbations qui pourraient causer des turbulences ou des fluctuations de pression. Les sections droites sont essentielles, surtout lors de configurations en amont avec des coudes ou des virages, car elles réduisent les turbulences et les problèmes de performance tels que la cavitation.

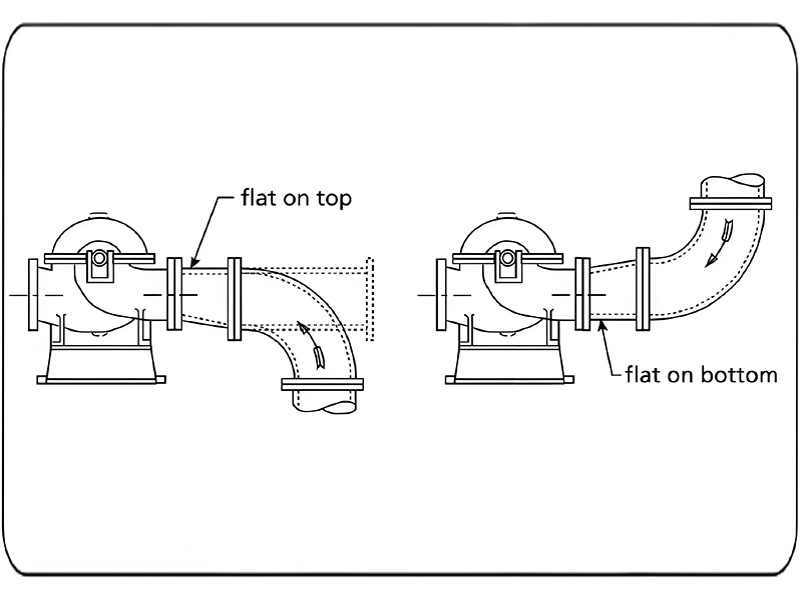

2.2 L’utilisation de réducteurs excentriques
Un réducteur excentrique permet souvent de passer d’un tuyau d’aspiration plus grand à un flasque de pompe plus petit. Conçu avec un côté supérieur plat, le réducteur excentrique prévient la formation de poches d’air pouvant entraîner une cavitation. Une orientation et une utilisation appropriées de ces réducteurs sont cruciales pour un flux de fluide fluide et pour maintenir la stabilité et l’efficacité du système.
3. Gestion de la pression d’aspiration : scénarios positifs et négatifs
Gérer la pression d’aspiration est vital pour le bon fonctionnement du système de pompe de dragage, avec différents scénarios nécessitant des approches différentes.
3.1 Pression d’aspiration positive
La pression d’aspiration positive, où la pression à l’entrée de la pompe est supérieure à la pression atmosphérique, est courante dans les pompes centrifuges à aspiration terminale. Cette configuration aide à maintenir la disponibilité du fluide et réduit le risque de cavitation en gardant le fluide dans un état liquide stable.
3.2 Pression d’aspiration négative
Dans les opérations de dragage, les pompes peuvent fonctionner sous pression d’aspiration négative, où la pression d’entrée est inférieure à la pression atmosphérique. Cela est nécessaire pour aspirer le fluide depuis des profondeurs importantes. Les pompes conçues pour une pression négative doivent gérer ces conditions avec soin pour éviter des problèmes tels que la cavitation ou la perte de charge.
4. La nécessité des vannes anti-retour
Les vannes anti-retour sont essentielles dans les systèmes de pompe de dragage, notamment sur le côté de sortie, pour assurer l’intégrité et la fiabilité du système.
4.1 Prévention du retour de fluide
Les vannes anti-retour empêchent le retour de fluide lorsque la pompe est arrêtée, ce qui pourrait entraîner une rotation inversée et des dommages mécaniques. L’installation d’une vanne anti-retour garantit que le fluide reste en place, protégeant la pompe et maintenant l’efficacité du système.
4.2 Maintien de la charge du système
Les vannes anti-retour maintiennent également le système chargé en empêchant le fluide de s’écouler de nouveau dans le réservoir. Cela garantit une disponibilité immédiate au démarrage de la pompe, réduisant ainsi les temps d’arrêt et l’usure de la pompe.
5. Surveillance et mesure des performances de la pompe
Une surveillance régulière des performances est cruciale pour assurer une opération efficace et une longue durée de vie de la pompe.

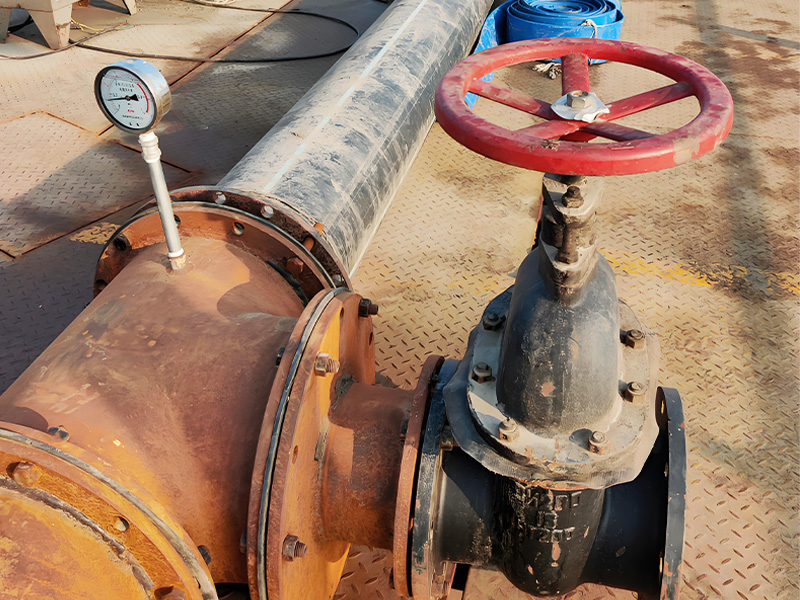

5.1 Manomètres et mesure du débit
L’installation de manomètres avant et après la pompe fournit des lectures précises de la pression d’entrée et de sortie. Comparer ces lectures avec la courbe caractéristique de la pompe aide à évaluer les performances. Les débitmètres sont également importants pour surveiller les débits réels.
5.2 Méthodes de mesure alternatives
Si les débitmètres ne sont pas disponibles, mesurer le temps nécessaire pour remplir un réservoir de volume connu fournit une estimation approximative du débit. Vérifier la hauteur d’arrêt, qui se produit à zéro débit, peut également vérifier la vitesse correcte de la pompe et le diamètre de l’impulseur.
6. Fonctionnement dans la plage de débit optimale
Faire fonctionner une pompe dans sa plage de Meilleure Efficacité (BEP), généralement entre 80 % et 120 % du débit BEP, est essentiel pour les performances et la longévité.
6.1 Risques de fonctionnement en dehors de la plage de débit optimale
Un fonctionnement en dessous de 50 % du débit BEP peut provoquer des vibrations élevées, une recirculation interne et de la cavitation, entraînant des dommages mécaniques et une réduction de l’efficacité. Pour atténuer ces risques, envisagez d’installer une ligne de recirculation ou un variateur de vitesse.
6.2 Gestion des débits élevés
À des débits élevés, les exigences accrues en NPSH peuvent entraîner de la cavitation et des vibrations. Surveillez de près les performances et ajustez les débits ou utilisez des dispositifs de contrôle pour éviter les problèmes.
En conclusion, la conception et l’exploitation minutieuses des systèmes de pompe de dragage, y compris la taille correcte du tuyau d’aspiration, la géométrie des tuyaux, la gestion de la pression d’aspiration et la surveillance des performances, sont essentielles pour obtenir des performances optimales et prolonger la durée de vie de l’équipement.
6. Conclusion
Chez Tai’an OCEAN Pump Co., Ltd., nous reconnaissons que la conception et l’exploitation efficaces des systèmes de pompes de dragage nécessitent une planification minutieuse, une attention aux détails et une surveillance continue. Forts de plus de 20 ans d’expérience dans les projets de dragage, notre expertise garantit que le choix de la taille du tuyau d’aspiration, l’optimisation de la géométrie des tuyaux et la gestion de la pression d’aspiration sont réalisés avec précision.
Notre large gamme de plus de 20 types de pompes—y compris les pompes de dragage, de boue, de gravier et les dragues—répond à des besoins divers allant du pompage de sable fluvial à la réhabilitation de terrains. En maintenant les pompes dans la plage de débit optimale et en mettant en œuvre une surveillance régulière des performances, vous pouvez prolonger la durée de vie de la pompe et réduire les temps d’arrêt.
OCEAN Pump soutient vos projets avec des équipements de haute qualité et des services professionnels, y compris la formation technique et le support après-vente à vie. Notre engagement envers la réactivité et la fiabilité assure que vos systèmes de pompes de dragage fonctionnent efficacement et efficacement, même dans les applications les plus exigeantes.
