Dans le domaine du dragage, le cœur de toute opération n’est pas la coque du navire ni son système de positionnement, mais bien la pompe d’aspiration de sable, puissante et précisément conçue. En tant qu’expert en pompes de dragage, je peux affirmer sans équivoque que la sélection, l’intégration et l’exploitation de ce seul composant constituent le facteur le plus déterminant qui distingue une drague moyenne d’un équipement performant et rentable. Pour les chantiers navals comme pour les utilisateurs finaux, comprendre la pompe ne relève pas d’un simple détail technique : c’est la base même d’un investissement stratégique.
Une pompe d’aspiration de sable est bien plus qu’un simple dispositif destiné à transférer un mélange d’eau et de solides. Elle détermine principalement la capacité de production, l’efficacité et la longévité opérationnelle d’une drague. Que l’application concerne la récupération de terres, l’entretien des voies fluviales, l’extraction de matériaux de construction ou le nettoyage environnemental, les performances de la pompe influencent directement la rentabilité du projet. Une pompe bien choisie, parfaitement adaptée à son usage, assure un transport maximal de solides avec une consommation de carburant et un temps d’arrêt minimaux. À l’inverse, une pompe mal spécifiée entraîne des blocages chroniques, une usure excessive, des coûts de maintenance élevés et, à terme, l’échec du projet.
Cet article constitue un guide complet destiné aux fabricants et aux exploitants de dragues. Nous examinerons les principes fondamentaux des pompes de dragage, les différents types existants et leurs applications idéales, puis nous présenterons un cadre détaillé pour sélectionner et intégrer la pompe adaptée à votre drague de sable ou fluviale. L’objectif est de vous donner les connaissances nécessaires pour prendre des décisions éclairées, optimiser les performances, réduire le coût total de possession et garantir le succès de vos opérations de dragage.
1. Le cœur de l’opération : comprendre les principes fondamentaux de la pompe d’aspiration de sable
Avant de choisir une pompe, il faut comprendre les forces qui agissent à l’intérieur. Une pompe d’aspiration de sable est une pompe centrifuge spécialement conçue pour traiter des boues abrasives — un mélange d’eau et de particules solides telles que le sable, le gravier et le limon. Contrairement aux pompes pour eau claire, les pompes de dragage sont conçues avec comme priorités la durabilité, la grande capacité de passage et l’efficacité dans des environnements abrasifs.
1.1. Principe de fonctionnement de base
Le fonctionnement repose sur la force centrifuge. La roue (impulseur), tournant à grande vitesse dans un carter spiralé étanche, transmet de l’énergie cinétique au mélange. Cela crée une zone de basse pression à l’œil de la roue (entrée d’aspiration), attirant la boue dans la pompe. Celle-ci est ensuite projetée radialement vers l’extérieur par les aubes de la roue. En entrant dans le carter en volute, dont la section s’élargit progressivement, la vitesse du fluide diminue, transformant l’énergie cinétique en pression, qui expulse le mélange à travers la canalisation. Tout le processus repose sur un équilibre critique : la dépression à l’aspiration doit être suffisante pour soulever le matériau depuis le fond marin ou fluvial, tandis que la pression de refoulement doit être assez puissante pour surmonter les pertes de charge dans la canalisation et la hauteur statique.
1.2. Conceptions essentielles pour les boues abrasives
L’environnement sévère à l’intérieur d’une pompe traitant du sable et du gravier exige des caractéristiques de conception spécifiques, absentes des pompes standard :
Matériaux robustes et résistants à l’usure : Les composants les plus exposés — roue, carter, garnitures d’usure — sont généralement fabriqués en fonte blanche à haut chrome (ex. Cr27), en Ni-Hard ou en caoutchouc naturel selon les applications. Ces matériaux offrent une résistance à l’abrasion bien supérieure à celle de la fonte classique.
Grande capacité de passage des solides : Afin d’éviter les blocages et d’assurer un écoulement fluide, les pompes à gravier sont conçues avec de larges passages. La taille de l’œil de la roue et celle du carter sont optimisées pour permettre le passage des plus gros granulats sans compromettre l’efficacité.
Hydraulique optimisée de la roue et du carter : La géométrie des aubes (nombre, inclinaison, forme) et celle du carter en volute sont calculées pour minimiser la turbulence, la formation de vortex et la recirculation, facteurs d’usure accélérée. Une conception hydraulique efficace assure un flux stable et homogène du mélange abrasif.
Arbre et système d’étanchéité renforcés : L’arbre de la pompe doit être suffisamment épais et rigide pour résister aux charges de torsion et aux vibrations. Le système d’étanchéité — qu’il s’agisse d’un joint d’expulsion, d’un tressage ou d’une garniture mécanique avancée — est crucial pour éviter les fuites de boue, nuisibles à la fois pour l’environnement et pour le mécanisme.
2. Une gamme pour chaque besoin : types de pompes de dragage et leurs applications
Tous les projets de dragage ne sont pas identiques, et aucun type de pompe n’est idéal pour toutes les situations. Les principales catégories de pompes de sable se distinguent par leur emplacement et leur intégration sur la drague.

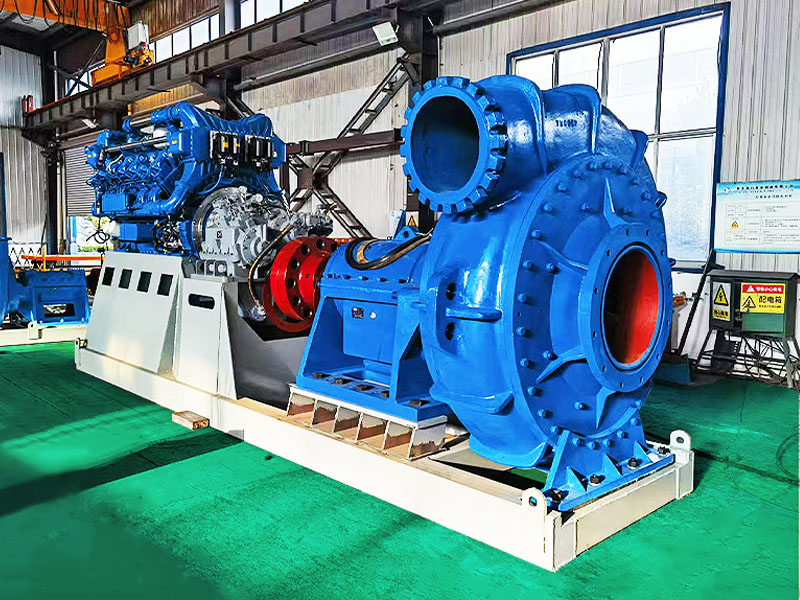

2.1. Pompes de dragage internes (ou principales)
C’est la configuration la plus courante pour les dragues à désagrégateur rotatif (CSD) et certaines grandes dragues à sable. La pompe est installée à l’intérieur de la coque du navire, généralement entraînée par un moteur diesel ou un moteur électrique dédié.
Avantages : accès aisé pour la maintenance et l’inspection, conditions de fonctionnement stables, possibilité d’utiliser des unités très puissantes. Elles sont le pilier des productions à haut volume et en continu.
Applications : remblaiement de terrains, approfondissement de chenaux portuaires, grands projets fluviaux et exploitation de sable en mer.
2.2. Pompes de dragage submersibles
Ces unités, entraînées électriquement ou hydrauliquement, intègrent la pompe et le moteur dans un boîtier étanche conçu pour fonctionner totalement immergé.
Avantages : éliminent la limitation de hauteur d’aspiration, permettant des boues plus denses et un meilleur rendement global. Elles sont compactes, très mobiles et peuvent être montées sur diverses plateformes (barges, pelles hydrauliques, systèmes téléopérés).
Applications : dragage en eaux profondes, interventions en espaces confinés, récupération de bassins de résidus, ou pompes de renfort dans les conduites longues distances.

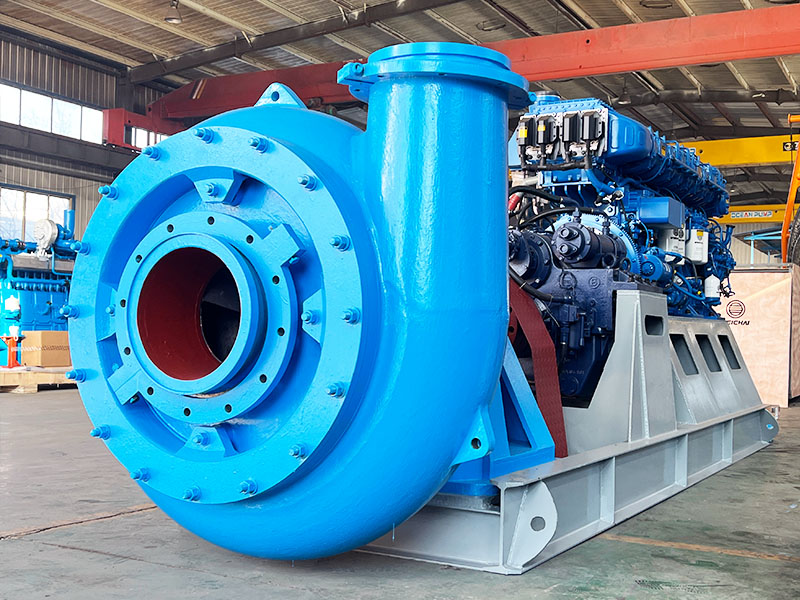

2.3. Pompes à gravier
Sous-catégorie spécialisée de pompes de dragage, conçues pour manipuler les matériaux les plus abrasifs et grossiers. Elles se distinguent par une construction renforcée, un nombre réduit d’aubes épaisses et l’emploi d’alliages hautement résistants à l’usure.
Avantages : durabilité inégalée pour le pompage de gravier, roches concassées et autres solides anguleux. Elles sont conçues pour résister aux conditions les plus extrêmes.
Applications : extraction d’agrégats (sables et graviers), exploitation de minéraux lourds, dragage dans des environnements rocheux.
3. La méthode de sélection : adapter la pompe au projet de dragage
Le choix de la bonne pompe est un processus méthodique, non un jeu de hasard. Une mauvaise sélection compromettra toute la durée de vie de l’installation. Voici une méthode professionnelle de sélection.
3.1. Analyse du matériau à draguer
La nature du sol est le premier critère. Un rapport géotechnique détaillé est indispensable.
Granulométrie : sable fin, sable grossier ou mélange contenant du gravier — ce paramètre détermine la taille de passage requise et le taux d’usure prévisible.
Abrasivité : le sable de quartz est très abrasif, tandis que l’argile et le limon le sont moins. La dureté du matériau (échelle de Mohs) oriente le choix des matériaux résistants à l’usure.
Densité spécifique : le poids des solides influence la puissance nécessaire pour les soulever et les transporter.
3.2. Détermination des paramètres opérationnels clés
Une fois le matériau défini, l’enveloppe de fonctionnement doit être établie.
Profondeur de dragage : définit la hauteur d’aspiration requise. Les pompes submersibles offrent ici un avantage certain.
Hauteur manométrique totale (HMT) : correspond à la résistance totale que la pompe doit vaincre, incluant les pertes de charge dans la conduite (fonction de la longueur, du diamètre et de la densité du mélange) et la hauteur statique (élévation verticale). Son calcul précis est incontournable.
Débit requis et concentration en solides : l’objectif n’est pas de déplacer de l’eau, mais de transporter des solides. La production visée (en m³/h de matériau in situ) doit être convertie en débit et densité du mélange. Une densité plus élevée améliore l’efficacité, mais demande plus de puissance et une pompe robuste.
3.3. L’équation puissance-performance
Une fois la HMT et le débit connus, la puissance requise de la pompe peut être calculée. Le point de rendement optimal (BEP) doit correspondre aux conditions de fonctionnement les plus courantes. Travailler loin de ce point entraîne une usure rapide, de la cavitation et une perte énergétique. Le moteur d’entraînement (diesel ou électrique) doit fournir une puissance suffisante avec une marge de sécurité pour les conditions difficiles, sans être surdimensionné à l’excès.
4. Au-delà de la pompe : guide pour une intégration et une exploitation optimales
Une pompe de classe mondiale donnera de médiocres performances si elle est mal intégrée au système de dragage. La pompe ne fonctionne pas de manière isolée.
4.1. Le système d’aspiration : le premier maillon de la chaîne
L’efficacité de l’ensemble du système commence à la tête de dragage. Pour une drague à désagrégateur rotatif (CSD), la fraise doit désagréger efficacement le matériau et l’acheminer vers l’entrée d’aspiration. La conception de l’orifice d’aspiration et de la flèche de dragage doit favoriser un écoulement fluide et non turbulent vers la pompe. L’entrée d’air est l’ennemie des performances de la pompe et doit être strictement minimisée.
4.2. La conduite de refoulement : le canal de la production
La conduite de refoulement est un élément essentiel, souvent sous-estimé. Son diamètre constitue un compromis : un diamètre plus grand réduit les pertes de charge (diminuant la hauteur manométrique totale et la consommation d’énergie), mais nécessite une vitesse critique plus élevée pour éviter le dépôt des solides, ce qui peut accélérer l’usure. Le diamètre approprié doit être choisi en cohérence avec la courbe de fonctionnement de la pompe.
L’usure des canalisations représente également un coût majeur ; l’utilisation d’aciers résistants à l’abrasion ou de sections de tuyaux rotatives peut prolonger considérablement leur durée de vie.
4.3. Bonnes pratiques d’exploitation pour une longévité accrue
Éviter la cavitation : la cavitation se produit lorsque la pression du côté aspiration chute trop bas, provoquant la formation de bulles de vapeur qui implosent violemment contre la roue. Ce phénomène entraîne une usure catastrophique et un bruit important. Il peut être évité en s’assurant que la pompe n’est pas « affamée » en mélange et qu’elle fonctionne dans ses limites d’aspiration prévues.
Surveiller l’usure : il est essentiel de mettre en place un programme d’inspection périodique afin de mesurer l’usure de la roue, du carter et des garnitures d’usure. Le remplacement préventif, fondé sur les données d’usure, est bien moins coûteux qu’une panne soudaine.
Procédures correctes de démarrage et d’arrêt : la pompe doit toujours être démarrée avec de l’eau dans la volute et avec la vanne de refoulement partiellement ouverte (le cas échéant) afin de réduire la charge de démarrage. Le système doit être rincé à l’eau claire avant l’arrêt pour éviter que les solides décantés ne durcissent à l’intérieur, formant un dépôt semblable à du béton.
5. L’avenir est à l’efficacité : tendances émergentes dans la technologie des pompes de dragage
Le secteur n’est pas figé. La recherche d’une réduction des coûts et de normes environnementales plus strictes stimule l’innovation dans le domaine des pompes de dragage.
Matériaux et revêtements avancés : les recherches sur de nouveaux alliages métalliques, céramiques et composites polymères promettent une résistance à l’usure encore supérieure. L’emploi de garnitures d’usure interchangeables devient de plus en plus sophistiqué, protégeant ainsi la structure principale de la pompe.
Systèmes de pompes intelligents : des capteurs mesurant la pression, les vibrations, la température et même la densité du mélange sont désormais intégrés à des automates programmables (PLC). Cela permet une optimisation en temps réel du processus de dragage, un ajustement automatique aux conditions changeantes et des alertes de maintenance prédictive.
Entraînements hybrides et électriques : pour réduire la consommation de carburant et les émissions, les systèmes de propulsion hybrides (diesel-électrique) et les pompes de dragage entièrement électriques alimentées depuis la rive gagnent du terrain, notamment dans les zones écologiquement sensibles et les projets stationnaires de longue durée.
6. Conclusion
Pour tout constructeur ou exploitant de dragues, le message est clair : pour concevoir une drague performante, il faut d’abord maîtriser la pompe d’aspiration de sable. Ce n’est pas un simple composant à acheter au moindre coût, mais une machine sophistiquée qui exige une expertise approfondie. En comprenant parfaitement les principes fondamentaux, en adaptant soigneusement le type de pompe aux exigences spécifiques du projet et en l’intégrant correctement dans un système global, vous libérez tout le potentiel de votre investissement en dragage.
Les entreprises de dragage les plus performantes sont celles qui considèrent leurs pompes non comme un centre de coût, mais comme le véritable moteur de leur productivité. Investir dans la bonne pompe — et dans les compétences nécessaires à son exploitation — constitue le moyen le plus direct d’atteindre une efficacité opérationnelle supérieure, de minimiser les temps d’arrêt et d’obtenir un avantage concurrentiel décisif dans le monde exigeant du dragage.
