Les pompes à boues horizontales sont largement utilisées dans des secteurs tels que l’exploitation minière, le dragage, le traitement chimique et la gestion des eaux usées. Ces pompes sont conçues pour traiter des fluides abrasifs et visqueux contenant des solides, tels que le sable, les boues et les slurries. Bien que le choix de la pompe appropriée soit essentiel, il est tout aussi important de garantir une connexion correcte entre la pompe à boues horizontale et son moteur diesel d’entraînement. Le mode de connexion a un impact direct sur l’efficacité opérationnelle, la durée de vie de la pompe, la sécurité et la rentabilité.
Dans cet article, nous allons examiner quatre méthodes couramment utilisées pour connecter les pompes à boues horizontales aux moteurs diesel : la connexion par accouplement direct, la connexion par embrayage, la transmission par courroie et poulies, et la connexion par boîte de vitesses (réducteur / boîte de transmission). Nous discuterons également de leurs avantages, limites, applications typiques et critères de sélection.
1. Connexion par accouplement direct
L’accouplement direct est la méthode la plus simple et la plus directe pour relier un moteur diesel à une pompe à boues horizontale. Dans cette configuration, l’arbre du moteur est connecté directement à l’arbre de la pompe via un accouplement flexible.
1.1 Avantages de l’accouplement direct
• Haute efficacité de transmission : L’accouplement direct élimine les composants intermédiaires de transmission, permettant un transfert plus efficace de la puissance du moteur vers la pompe par rapport aux systèmes à courroie ou à boîte de vitesses.
• Structure simple : L’absence de pièces supplémentaires telles que courroies, poulies ou réducteurs rend le système compact et facile à installer.
• Rentable : Moins de composants signifie un investissement initial plus faible et des coûts de maintenance réduits.
• Adapté aux petites pompes : L’accouplement direct convient mieux aux pompes de faible puissance, généralement inférieures à 40 kW, et aux conditions de fonctionnement modérées.
1.2 Conditions de fonctionnement recommandées pour l’accouplement direct
L’accouplement direct est une solution simple, fiable et économique pour relier un moteur diesel à une pompe à boues horizontale. Il fonctionne de manière optimale dans les conditions suivantes :
• Fonctionnement à régime fixe (RPM constant) : Il est optimal lorsque la vitesse nominale du moteur diesel correspond étroitement à la vitesse de travail de la pompe. (Par exemple, certaines petites pompes à boues horizontales standard fonctionnent autour de 1500 tr/min, mais la vitesse réelle dépend du modèle.)
• Fonctionnement synchronisé pompe-moteur : Idéal lorsque la pompe et le moteur fonctionnent comme une seule unité, garantissant une transmission de puissance stable et une conception simplifiée du système.
• Pompes de petite à moyenne puissance : Adapté aux petites pompes (généralement < 40 kW) et aux conditions de travail modérées, avec peu de pics de couple ou de charges extrêmes.
• Projets sensibles au coût : Avec moins de composants, ce système réduit les coûts d’installation et de maintenance, ce qui le rend idéal pour les applications mobiles ou à budget limité.
Résumé : L’accouplement direct offre une solution simple, efficace et économique pour les pompes à boues horizontales fonctionnant dans des conditions stables avec des vitesses moteur compatibles. Il est idéal pour les petites pompes, les projets de courte durée ou les tâches de pompage modérées.

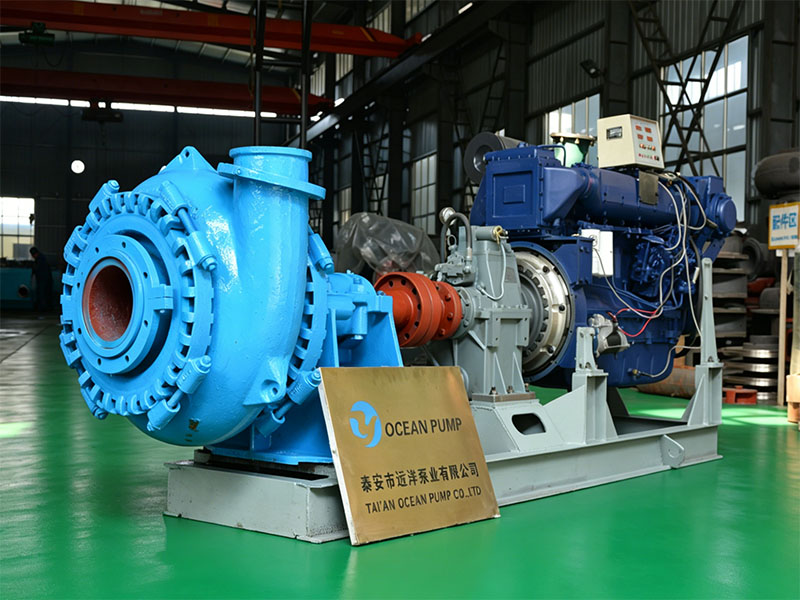

2. Connexion par embrayage
Une connexion par embrayage ajoute une interface flexible entre le moteur diesel et la pompe. Elle permet à la pompe et au moteur de fonctionner indépendamment, offrant ainsi un meilleur contrôle et une sécurité accrue lors du démarrage, de l’arrêt ou de la maintenance.
2.1 Avantages de la connexion par embrayage
• Possibilité de fonctionnement indépendant : L’embrayage permet au moteur diesel de fonctionner sans entraîner la pompe, ou inversement. Cela est particulièrement utile pour éviter les pics de couple au démarrage.
• Protection de la pompe et de l’arbre : L’engagement progressif réduit les contraintes mécaniques sur l’arbre de pompe et les composants d’accouplement, prolongeant ainsi la durée de vie de l’équipement.
• Protection contre les surcharges : Certains embrayages sont conçus pour patiner en cas de surcharge, évitant ainsi d’endommager l’arbre.
• Flexibilité opérationnelle : Idéal pour les opérations intermittentes ou les situations nécessitant un contrôle précis de la pompe.
2.2 Conditions de fonctionnement recommandées pour la connexion par embrayage
La connexion par embrayage offre flexibilité et contrôle entre le moteur diesel et la pompe à boues horizontale. Elle est particulièrement adaptée dans les scénarios suivants :
• Compatibilité de régime avec flexibilité : Les systèmes à embrayage fonctionnent mieux lorsque la vitesse nominale du moteur diesel est proche de la vitesse de travail de la pompe. (Par exemple, certaines pompes standard fonctionnent autour de 1500 tr/min, selon le modèle et les conditions.)
• Fonctionnement indépendant pompe-moteur : L’embrayage permet au moteur et à la pompe de fonctionner séparément, ce qui est particulièrement utile lors du démarrage, de l’arrêt ou de la maintenance, réduisant les contraintes mécaniques.
• Pompes de puissance moyenne : Idéal pour les pompes horizontales de taille moyenne, généralement dans la plage de 40 à 150 kW, où une certaine flexibilité et une protection contre le couple sont nécessaires.
• Démarrages/arrêts fréquents ou fonctionnement intermittent : Convient aux applications nécessitant des engagements et désengagements réguliers, comme le pompage industriel, les opérations de dragage ou les unités mobiles.
• Protection contre les surcharges : Certains embrayages peuvent patiner en cas de surcharge, évitant les pics de couple soudains susceptibles d’endommager la pompe ou l’arbre.
Résumé : La connexion par embrayage offre une solution équilibrée pour les pompes à boues horizontales de taille moyenne nécessitant flexibilité, protection de l’arbre et capacité de démarrage/arrêt fiable. Elle est adaptée aux applications industrielles, de dragage et aux opérations intermittentes où l’efficacité et la sécurité de l’équipement sont essentielles.

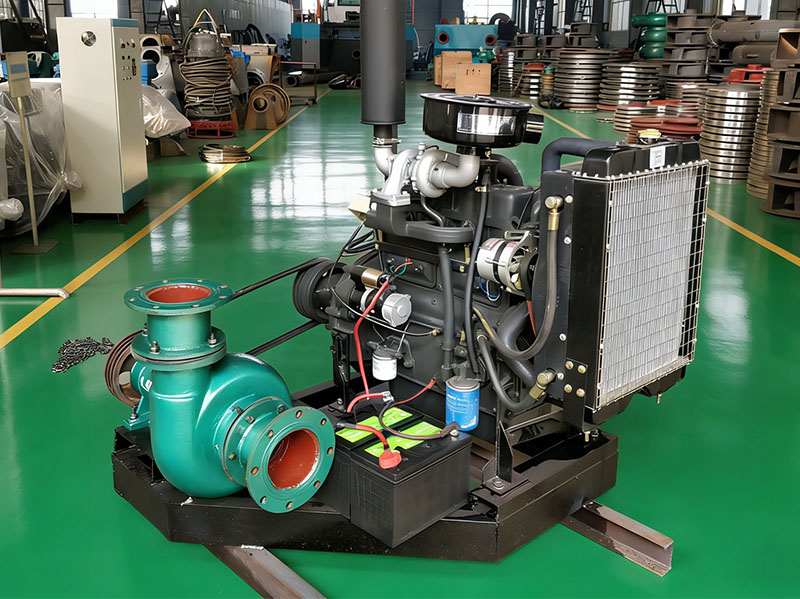

3. Connexion par transmission à courroie trapézoïdale
La connexion par transmission à courroie trapézoïdale est une méthode traditionnelle et économique utilisée pour relier les moteurs diesel aux pompes lorsque les vitesses du moteur et de la pompe ne correspondent pas. Elle utilise des courroies en V et des poulies pour transmettre la puissance du moteur à la pompe.
3.1 Avantages de la transmission par courroie
• Vitesse de pompe ajustable : En modifiant le diamètre des poulies sur le moteur ou la pompe, il est possible d’adapter le régime de travail de la pompe (RPM) à la vitesse nominale du moteur diesel.
• Rentable : Ce système utilise des courroies et des poulies standard, peu coûteuses et facilement disponibles sur le marché.
• Entretien facile : Les courroies sont simples à remplacer et la tension peut être ajustée facilement sans outillage complexe.
3.2 Limites
• Plage de puissance limitée : Les transmissions par courroie sont généralement adaptées aux petites pompes dont la puissance de l’arbre est inférieure à 40 kW. Au-delà, les courroies peuvent être surchargées, entraînant une usure rapide, voire des risques de rupture de l’arbre.
• Perte d’efficacité : La transmission par friction entraîne des pertes d’énergie plus importantes que l’accouplement direct ou les systèmes à engrenages.
• Inadapté aux conditions lourdes : Les grandes pompes ou les fluides très visqueux peuvent provoquer un glissement des courroies, réduisant la fiabilité globale du système.
3.3 Applications typiques
Les systèmes à courroie trapézoïdale sont idéaux pour les petites pompes à boues horizontales lorsque les vitesses du moteur et de la pompe sont différentes ou nécessitent un ajustement fin. On les retrouve couramment dans les petites unités de dragage, les systèmes de pompage dans les usines chimiques et les installations de pompage portables.
6. Conclusion
Le choix du mode de connexion entre un moteur diesel et une pompe à boues horizontale est essentiel pour garantir un fonctionnement sûr, efficace et économique. Chaque méthode de connexion—accouplement direct, embrayage, transmission par courroie et boîte de vitesses—présente ses propres avantages, limites et domaines d’application idéaux :
• Accouplement direct : idéal pour les petites pompes et les conditions de fonctionnement stables, avec une structure simple et un faible coût.
• Connexion par embrayage : permet un fonctionnement indépendant, protège les arbres et convient aux pompes de puissance moyenne.
• Transmission par courroie trapézoïdale : permet l’ajustement de la vitesse pour les petites pompes, économique mais limitée en puissance.

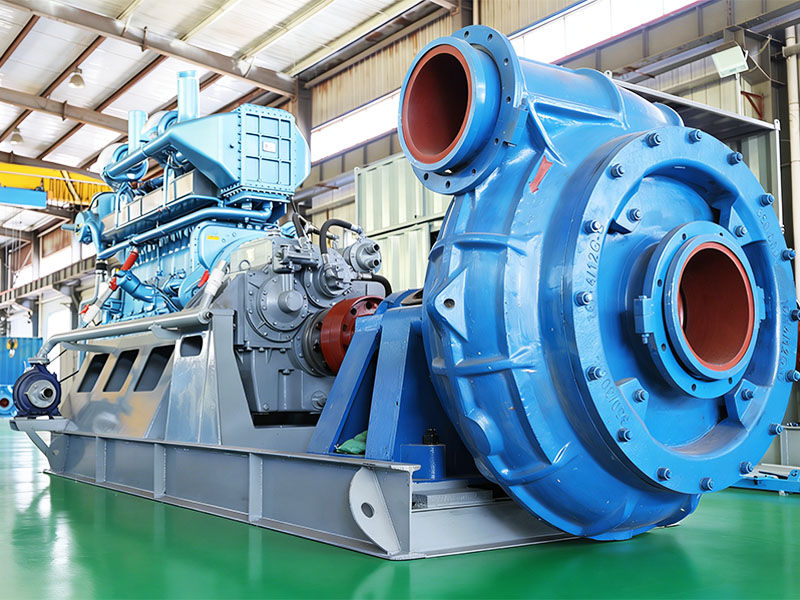

• Connexion par boîte de vitesses : solution la plus fiable et la plus technique, assure l’adaptation du régime, protège les composants et convient aux pompes moyennes à grandes dans les applications exigeantes.
Comprendre les exigences opérationnelles, la taille de la pompe, les caractéristiques du moteur et les contraintes budgétaires est essentiel pour sélectionner la méthode de connexion la plus appropriée. Un bon choix améliore non seulement les performances de la pompe, mais prolonge également la durée de vie de l’équipement et réduit les coûts d’exploitation.
Chez OCEAN Pump, nous sommes spécialisés dans la fourniture de pompes à boues horizontales de haute qualité, de groupes de pompage entraînés par moteur diesel et de solutions complètes adaptées à vos besoins spécifiques. Que vous ayez besoin d’une petite pompe portable à accouplement direct, d’une pompe de taille moyenne avec système d’embrayage, ou d’un ensemble robuste avec boîte de vitesses, nous pouvons fournir des systèmes entièrement assemblés prêts à l’installation afin de garantir des performances optimales et une grande fiabilité.
Pour les opérateurs, ingénieurs et responsables de projets dans les secteurs minier, du dragage et du pompage industriel de boues, le choix du bon ensemble de pompage est une étape clé pour atteindre une efficacité maximale et une sécurité opérationnelle à long terme. Contactez OCEAN Pump dès aujourd’hui pour obtenir des solutions personnalisées ou des ensembles complets adaptés à vos projets.
