1. Introduction : Comprendre les Bases de la Pompe à Sable
Une pompe à sable est une pompe centrifuge spécialement conçue pour transporter un mélange d’eau et de particules solides telles que le sable ou le gravier. Son principe de fonctionnement repose sur la force centrifuge : lorsque la roue tourne, le liquide entre au centre de la roue et est projeté vers l’extérieur à grande vitesse vers le corps de la pompe. Dans le corps en volute, une partie de cette énergie cinétique est convertie en pression, permettant au fluide de s’écouler de manière stable à travers la conduite de refoulement.

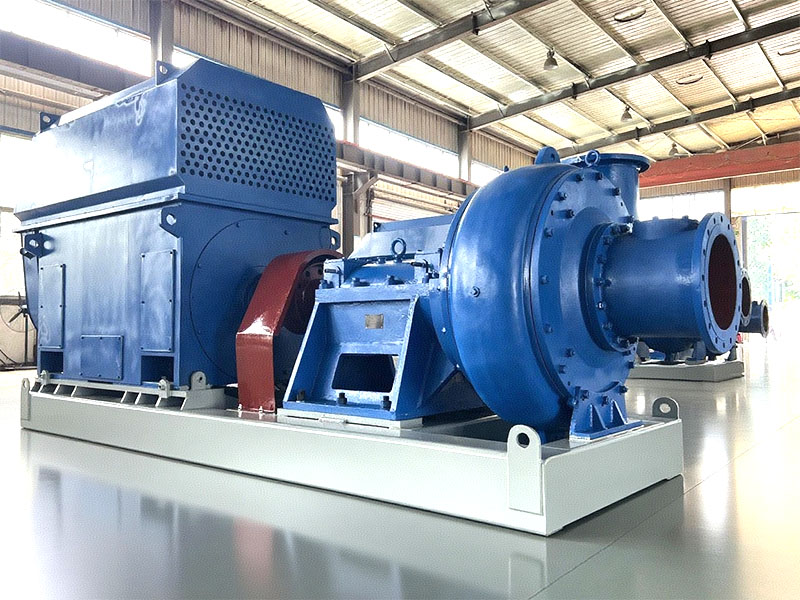

La structure de base d’une pompe à sable comprend :

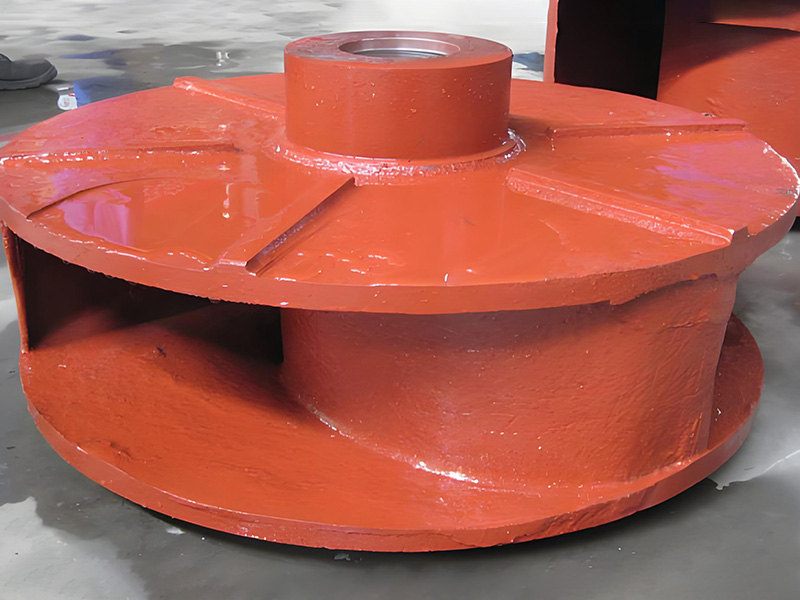

- Roue (impulseur) : composant rotatif qui accélère le liquide
- Corps de pompe : dirige le flux et transforme la vitesse en pression
- Orifices d’aspiration et de refoulement : connectent la pompe au système de tuyauterie
- Arbre et roulements : transmettent la puissance et assurent une rotation stable
- Système d’étanchéité : empêche les fuites autour de l’arbre
Dans la conception des pompes à sable, la durabilité et la performance dépendent fortement de l’optimisation de ces composants pour gérer les matériaux abrasifs, réduire l’usure et résister à la cavitation. Parmi eux, la roue joue un rôle clé dans l’amélioration de l’efficacité et la prolongation de la durée de vie de la pompe.
Dans la section suivante, nous explorerons comment la géométrie de la roue affecte la résistance à la cavitation et la performance globale de la pompe à sable.
2. Conception de la roue et optimisation de la résistance à la cavitation
Pour améliorer la résistance à l’usure et la stabilité opérationnelle des pompes à sable dans des conditions sévères, la roue, composant hydraulique central, doit non seulement répondre aux besoins de débit et de hauteur manométrique, mais aussi résoudre la problématique de la hauteur nette positive d’aspiration requise (NPSHr). Une fois la vitesse et le débit fixés, le NPSHr dépend principalement de la géométrie de la chambre d’aspiration et de l’entrée de la roue. L’amélioration de la résistance à la cavitation passe donc par l’optimisation de la conception de l’entrée de la roue. Les mesures clés sont :
2.1 Réduction de la vitesse à l’entrée de la roue
Augmenter le diamètre d’entrée de la roue réduit efficacement la vitesse d’écoulement à l’entrée, ce qui améliore la résistance à la cavitation. Toutefois, cette méthode peut légèrement diminuer le rendement hydraulique, nécessitant un compromis dans la conception.
2.2 Augmentation de la largeur du bord d’entrée des pales
Élargir le bord d’entrée des pales réduit la vitesse relative à l’entrée de la roue, améliorant ainsi la résistance à la cavitation en atténuant les chocs hydrauliques et en augmentant la stabilité de fonctionnement.
2.3 Optimisation du rayon de courbure du couvre-roue avant
Le liquide qui tourne à l’entrée de la roue subit des forces centrifuges provoquant une chute de pression et une vitesse inégale près du couvre-roue. Augmenter le rayon de courbure améliore l’uniformité de la distribution des vitesses, réduit les pertes locales de pression, diminue le NPSHr et renforce la résistance à la cavitation.
2.4 Amélioration de la forme et de la position de l’entrée des pales
La conception avec des pales avancées et inclinées génère des différences de vitesse circumférentielle (u) à divers points du bord d’entrée. Combinée à une vitesse axiale uniforme, cela nécessite une forme d’entrée spatiale tordue pour s’adapter aux angles d’écoulement, réduisant les pertes par impact — couramment utilisée pour les roues à faible vitesse spécifique.
2.5 Utilisation d’un angle d’incidence positif (Δβ)
L’angle d’entrée des pales est généralement supérieur à l’angle relatif d’écoulement (β₁ > β′₁), formant un angle d’incidence positif Δβ = β₁ – β′₁, typiquement de 3° à 10°, parfois jusqu’à 15°. Avantages :
a. Augmentation de la surface d’entrée réduisant l’effet de blocage, améliorant la résistance à la cavitation.
b. Contrôle des tourbillons de séparation sur la face arrière limitant l’impact de la cavitation ; l’angle négatif provoque des tourbillons instables augmentant le risque.
c. Adaptation à l’augmentation du débit en évitant l’angle négatif à haut débit.
2.6 Contrôle de l’épaisseur et du profil à l’entrée des pales
Des entrées plus fines et profilées améliorent la résistance à la cavitation. L’épaisseur maximale doit être éloignée du bord pour minimiser les pertes locales. L’optimisation du profil est cruciale.
2.7 Conception des orifices d’équilibrage
Les orifices d’équilibrage réduisent la pression mais leurs fuites peuvent perturber l’écoulement principal. Pour réduire cette perturbation, la surface totale des orifices doit être au moins cinq fois supérieure à la surface du jeu du joint, diminuant la vitesse de fuite et améliorant la résistance à la cavitation.
2.8 Maintien d’une haute finition de surface
Une entrée de roue plus lisse réduit les pertes hydrauliques, augmentant significativement l’efficacité et la résistance à la cavitation.
3. Introduction aux Matériaux des Pompes à Sable
La résistance à l’usure et la durée de vie d’une pompe à sable dépendent étroitement des matériaux des pièces en contact avec le fluide. Selon les conditions de travail, les pompes à sable sur le marché utilisent généralement des matériaux tels que la fonte, l’acier moulé, l’alliage à haute teneur en chrome et le caoutchouc. Les pompes en caoutchouc sont principalement utilisées dans l’industrie chimique pour les mélanges corrosifs et ne seront pas détaillées ici. Ci-dessous, les matériaux fonte, acier moulé et alliage à haute teneur en chrome sont présentés par ordre croissant de résistance à l’usure.
3.1 Fonte
La fonte est un alliage principalement composé de fer, de carbone et de silicium. La fonte industrielle contient généralement entre 2,5 % et 3,5 % de carbone. Le carbone est principalement sous forme de graphite, parfois sous forme de cémentite. Outre le carbone, la fonte contient de 1 % à 3 % de silicium, ainsi que du manganèse, du phosphore, du soufre et d’autres éléments.
La fonte se divise en fonte grise et fonte ductile (ou fonte à graphite sphéroïdal) :
- Fonte grise : point de fusion relativement bas (1145–1250 ℃), faible retrait à la solidification, résistance à la compression et dureté proches de l’acier au carbone, bonnes propriétés d’amortissement. La présence de graphite lamellaire lui confère une bonne résistance à l’usure, ainsi qu’une bonne aptitude à la coulée et à l’usinage.
- Fonte ductile : le graphite est sphéroïdal par traitement, offrant une résistance, une ténacité et une plasticité supérieures à la fonte grise. La surface de rupture est gris argenté.
3.2 Acier moulé
L’acier moulé contient principalement du carbone comme élément d’alliage, avec de petites quantités d’autres éléments. Selon la teneur en carbone, il se divise en :
- Acier moulé faiblement carboné : teneur en carbone inférieure à 0,25 %
- Acier moulé moyennement carboné : teneur en carbone entre 0,25 % et 0,60 %
- Acier moulé fortement carboné : teneur en carbone entre 0,6 % et 3,0 %
Plus la teneur en carbone est élevée, plus la résistance et la dureté de l’acier moulé sont importantes. L’acier moulé présente des avantages tels qu’un coût de production réduit, une grande résistance, une bonne ténacité et plasticité, ce qui en fait un matériau courant pour les pièces en contact avec le fluide.

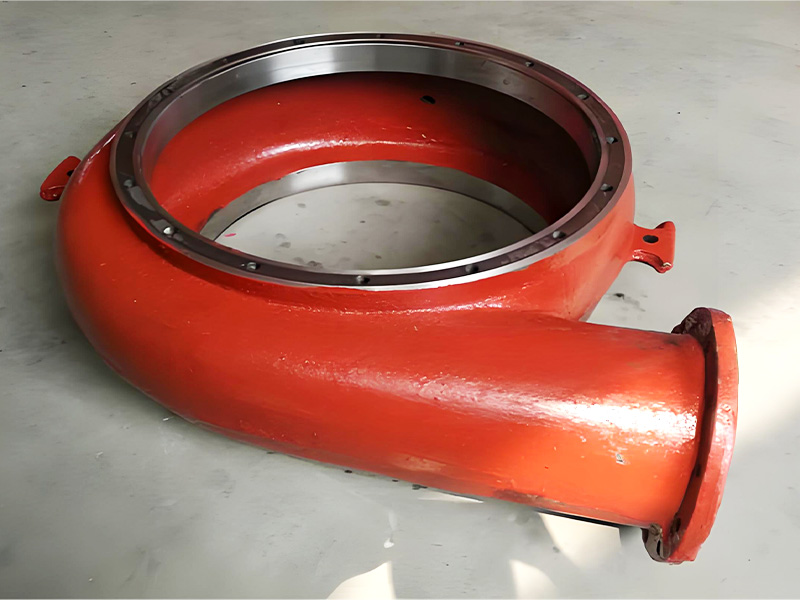

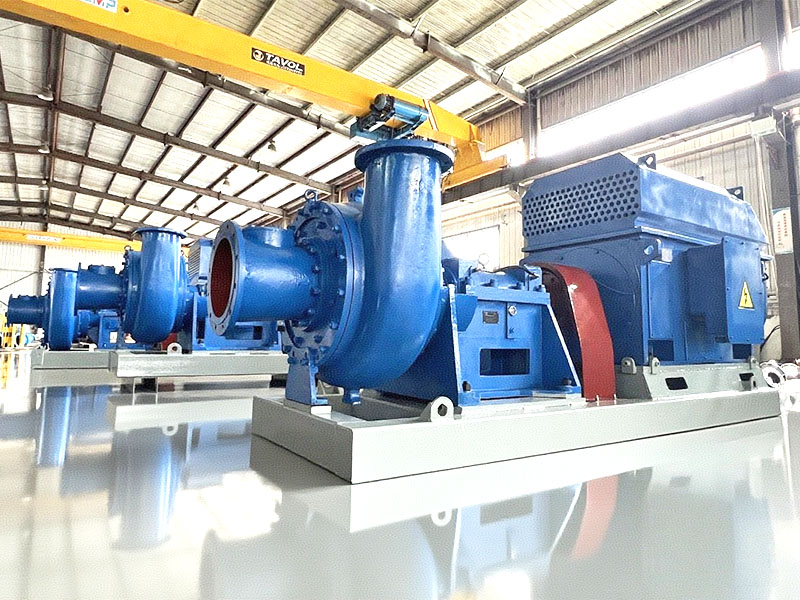

3.3 Acier allié à haute teneur en chrome
L’acier allié à haute teneur en chrome contient plus de 10 % de chrome. Ses caractéristiques sont :
- Haute résistance à l’usure
- Haute résistance à la compression
- Dureté de surface élevée et stabilité après trempe
- Bonne trempabilité et résistance au ramollissement au revenu
Les différents matériaux présentent des propriétés physiques distinctes après moulage. En termes de dureté et de résistance à l’usure, l’alliage à haute teneur en chrome est le meilleur, suivi de l’acier moulé, puis de la fonte.
Notre usine utilise principalement de l’alliage à haute teneur en chrome avec un chrome jusqu’à 28 % et une dureté Rockwell d’environ 65 pour les pièces en contact avec le fluide des pompes à sable. Des éléments traces tels que le manganèse et le molybdène sont ajoutés lors de la coulée pour améliorer la ténacité, assurant une dureté élevée tout en augmentant la résistance à la rupture, garantissant ainsi une opération stable et durable dans des conditions difficiles.
4. Assemblage et Usinage
Après la coulée et l’usinage préliminaire, les pièces moulées de la pompe à sable entrent en phase d’assemblage. L’assemblage désigne le processus de connexion séquentielle des pièces conformes pour former des sous-ensembles ou le produit complet selon les spécifications techniques. Une procédure d’assemblage précise et standardisée est essentielle pour garantir la performance et la durée de vie de la pompe.
4.1 Préparation avant Assemblage
- Étudier et se familiariser avec les plans d’assemblage et la documentation technique associée ; comprendre la structure, les fonctions et les connexions des pièces.
- Déterminer les méthodes et la séquence d’assemblage.
- Préparer les outils, instruments de mesure et équipements auxiliaires nécessaires.
- Vérifier et compter toutes les pièces, composants achetés et pièces standard pour assurer leur intégralité.
- Nettoyer et dégraisser les pièces avant assemblage.
- Effectuer des opérations d’ajustement comme le grattage, l’ajustage, le perçage, l’alésage et les tests d’équilibrage sur les pièces spéciales si nécessaire.
4.2 Processus d’Assemblage
4.2.1 Assemblage des Roulements et Arbre
Chauffer le roulement dans un four à 90°C–110°C, puis le monter sur l’arbre et le laisser refroidir pour ajustement. Installer d’abord le couvercle du palier gauche, puis insérer l’arbre et l’ensemble roulement dans le palier, ajuster le jeu à 0,30–0,70 mm pour garantir la bonne dimension entre le couvercle du palier côté entraînement et la face extérieure de la bague du roulement.
4.2.2 Assemblage de la Bague de Gorge, de la Roue et du Corps
Veiller à ce que la bague de gorge soit uniformément ajustée à la roue ou au corps afin de minimiser les erreurs de forme. Après fixation par vis de blocage ou soudure, mesurer le saut radial et le jeu ; rectifier les pièces hors tolérance.
4.2.3 Installation du Joint d’Étanchéité
Mesurer la longueur de chaque tour de garniture selon le diamètre extérieur de la douille, légèrement écraser et enrouler autour de la douille, puis insérer dans la boîte à garniture. Installer les bagues d’étanchéité si nécessaire. Après installation, serrer uniformément le presse-garniture.
4.2.4 Assemblage de la Roue
Effectuer un essai d’équilibrage dynamique de la roue pour répondre aux exigences techniques. Monter la roue sur l’arbre et serrer avec un écrou. Insérer le rotor dans le corps, régler le jeu entre le tambour d’équilibrage et la douille à ≥ 0,5 mm. Installer la partie médiane à aubes guide et la partie de sortie, fixer avec des boulons, monter le dispositif d’équilibrage, les joints et les composants des roulements. Régler le jeu axial des roulements coniques entre 0,04 et 0,06 mm.
4.2.5 Montage de l’Accouplement
Monter les accouplements côté pompe et côté moteur sur les arbres correspondants. Utiliser un comparateur pour mesurer la coaxialité, ajuster la position verticale du moteur avec des cales afin d’assurer un saut radial ≤ 0,1 mm et un jeu axial ≤ 0,05 mm. À des vitesses supérieures à 3600 tr/min, le saut radial doit être ≤ 0,05 mm et le jeu axial ≤ 0,03 mm. En conditions de haute température, effectuer la correction finale pendant le fonctionnement de la pompe.
4.3 Réglage et Contrôle de Précision
Régler la position relative, les jeux et les ajustements des pièces pour assurer un fonctionnement coordonné. Utiliser des instruments de mesure pour vérifier la précision géométrique et s’assurer du respect des exigences techniques.
4.4 Peinture, Graissage et Emballage
La peinture doit être réalisée dans un environnement propre et sec, à une température ≥ 5°C et une humidité relative ≤ 70 %. En cas d’humidité élevée, ajouter des agents anti-humidité pour éviter le blanchiment du film de peinture. La pompe assemblée doit passer un test de pression avant emballage et expédition.
4.5 Importance du Travail d’Assemblage
- L’assemblage est l’étape nécessaire pour combiner les pièces en un produit complet.
- La qualité de l’assemblage influence directement les performances globales et la durée de vie du produit.
- Seule une bonne assemblage et une opération correcte permettent à la pompe à sable d’exprimer pleinement ses performances et d’optimiser les bénéfices d’utilisation.
5. Conclusion
Une pompe à sable bien conçue et soigneusement assemblée est essentielle pour garantir un fonctionnement efficace, durable et fiable dans les applications exigeantes de dragage et de transport de boues. La compréhension des principes de fonctionnement, la conception précise de la roue, le choix de matériaux résistants à l’usure de haute qualité et le respect strict des processus d’assemblage sont des facteurs clés qui déterminent les performances et la longévité de la pompe.
Chez OCEAN Pump, nous mettons à profit plus de 20 ans d’expérience professionnelle dans la conception et la fabrication de pompes à sable pour fournir des produits offrant une excellente efficacité hydraulique, une forte résistance à l’abrasion et une grande stabilité en fonctionnement. Nos pompes intègrent des composants en alliage à haute teneur en chrome et des roues testées avec rigueur, assurant une excellente résistance à la cavitation et une durée de vie prolongée.
Grâce à un assemblage méticuleux et un contrôle qualité rigoureux, chaque pompe OCEAN Pump est livrée prête à fonctionner sur site, avec des essais complets et un service client fiable. Nous nous engageons à fournir des solutions sur mesure, adaptées à vos besoins spécifiques de dragage, et à renforcer vos opérations avec des équipements de pompage durables et performants.
Choisissez OCEAN Pump – votre partenaire de confiance pour l’excellence dans le domaine des pompes à sable.
