Introduction : l’outil de précision au service de l’intégrité de la navigation
Dans le domaine critique de la maintenance des infrastructures maritimes, l’enjeu ne consiste pas simplement à déplacer des sédiments, mais à le faire avec précision, efficacité et un minimum de perturbations. Les canaux, les ports et les voies navigables intérieures constituent la colonne vertébrale du commerce mondial et régional, tout en étant continuellement menacés par l’envasement et la sédimentation. Pour les responsables de dragage et les autorités portuaires chargés de préserver ces axes vitaux, le choix de l’équipement est un facteur déterminant du succès opérationnel. Du point de vue d’un spécialiste des pompes à lisier et des systèmes hydrauliques, la drague à désagrégateur CSD300 ne se présente pas comme une simple machine supplémentaire, mais comme une solution d’ingénierie spécifiquement conçue pour répondre aux exigences particulières du dragage d’entretien. Cette analyse explique pourquoi sa philosophie de conception et ses paramètres techniques — notamment un débit de pompe robuste de 1 400 m³/h et une hauteur manométrique de 60 mètres — en font la référence incontestée pour maintenir la navigabilité des voies d’eau, l’opérationnalité des ports et la fluidité des canaux.
Le dragage d’entretien est une discipline de précision. Contrairement au dragage de création, destiné à ouvrir de nouveaux chenaux ou à des travaux de remblaiement, il s’agit d’un enlèvement soigneux et répété des sédiments accumulés, sans endommager les structures existantes telles que les quais, les talus ou les canalisations. Il exige une machine à la fois puissante et parfaitement contrôlable, productive et adaptable. La plateforme de drague à désagrégateur (Cutter Suction Dredger – CSD), illustrée par la CSD300, est intrinsèquement adaptée à cette mission grâce à sa méthode d’excavation stationnaire par balayage. Cet article analyse en détail les capacités de la CSD300, de la tête de coupe au système de pompage, afin de fournir un guide professionnel permettant d’exploiter pleinement ses atouts pour des résultats optimaux en dragage d’entretien.
1. Décryptage de la CSD300 : des spécifications techniques conçues pour le dragage d’entretien
L’efficacité de toute drague repose sur l’intégration harmonieuse de ses composants. Les spécifications de la CSD300 révèlent une machine calibrée pour les scénarios de maintenance les plus courants, mais aussi les plus exigeants.
Paramètres de performance clés :
Débit de la pompe de dragage : 1 400 m³/h
Hauteur manométrique de la pompe : 60 mètres
Profondeur maximale de dragage : 12 mètres
Profondeur minimale d’exploitation : 1 mètre
Distance de refoulement : > 1 000 mètres
Ces valeurs ne sont pas arbitraires : elles définissent précisément son domaine opérationnel. Une plage de profondeur de dragage de 1 à 12 mètres correspond parfaitement aux besoins de la majorité des bassins portuaires, systèmes de canaux et chenaux d’accès. La capacité à travailler en eau très peu profonde (1 m) est essentielle pour rétablir les profondeurs de conception le long des berges et des talus, tandis que la capacité de 12 mètres couvre les postes à quai profonds et les fonds de chenaux. Le débit de 1 400 m³/h offre une production suffisante pour une élimination efficace des sédiments, sans les excès de consommation de carburant et le manque de maniabilité des dragues de plus grande taille. Plus important encore, la hauteur manométrique de 60 mètres, permettant un refoulement au-delà de 1 000 mètres, confère une flexibilité exceptionnelle. Elle autorise le positionnement de la CSD300 en un point optimal unique et le pompage direct du lisier vers une zone de dépôt agréée et éloignée, sans recourir à des stations de surpression intermédiaires ni à un trafic de barges perturbateur dans les zones portuaires à forte activité. Cette combinaison de contrôle précis de la profondeur, de débit conséquent et de capacité de refoulement à longue distance constitue la pierre angulaire de sa conception dédiée au dragage d’entretien.
2. Les avantages incomparables de la plateforme à désagrégateur
La CSD300 exploite pleinement les atouts intrinsèques du concept de drague à désagrégateur, particulièrement pertinents pour les travaux de maintenance.
2.1. Précision et contrôle : l’avantage du balayage stationnaire
Contrairement aux dragues aspiratrices en marche qui draguent en se déplaçant, une CSD fonctionne depuis une position fixe à l’aide de pieux d’ancrage (spuds). Elle extrait les matériaux selon un arc en éventail en faisant pivoter l’échelle de coupe de gauche à droite. Cette méthode offre à l’opérateur un contrôle exceptionnel du profil de dragage. Les ingénieurs peuvent ainsi obtenir des pentes et des niveaux exacts, indispensables pour maintenir la section transversale d’un canal ou la profondeur spécifiée le long d’un quai sensible. Le risque de surdragage ou de formation d’un fond irrégulier de type « tôle ondulée », fréquent avec des méthodes moins précises, est ainsi éliminé.
2.2. Polyvalence face aux différents types de matériaux

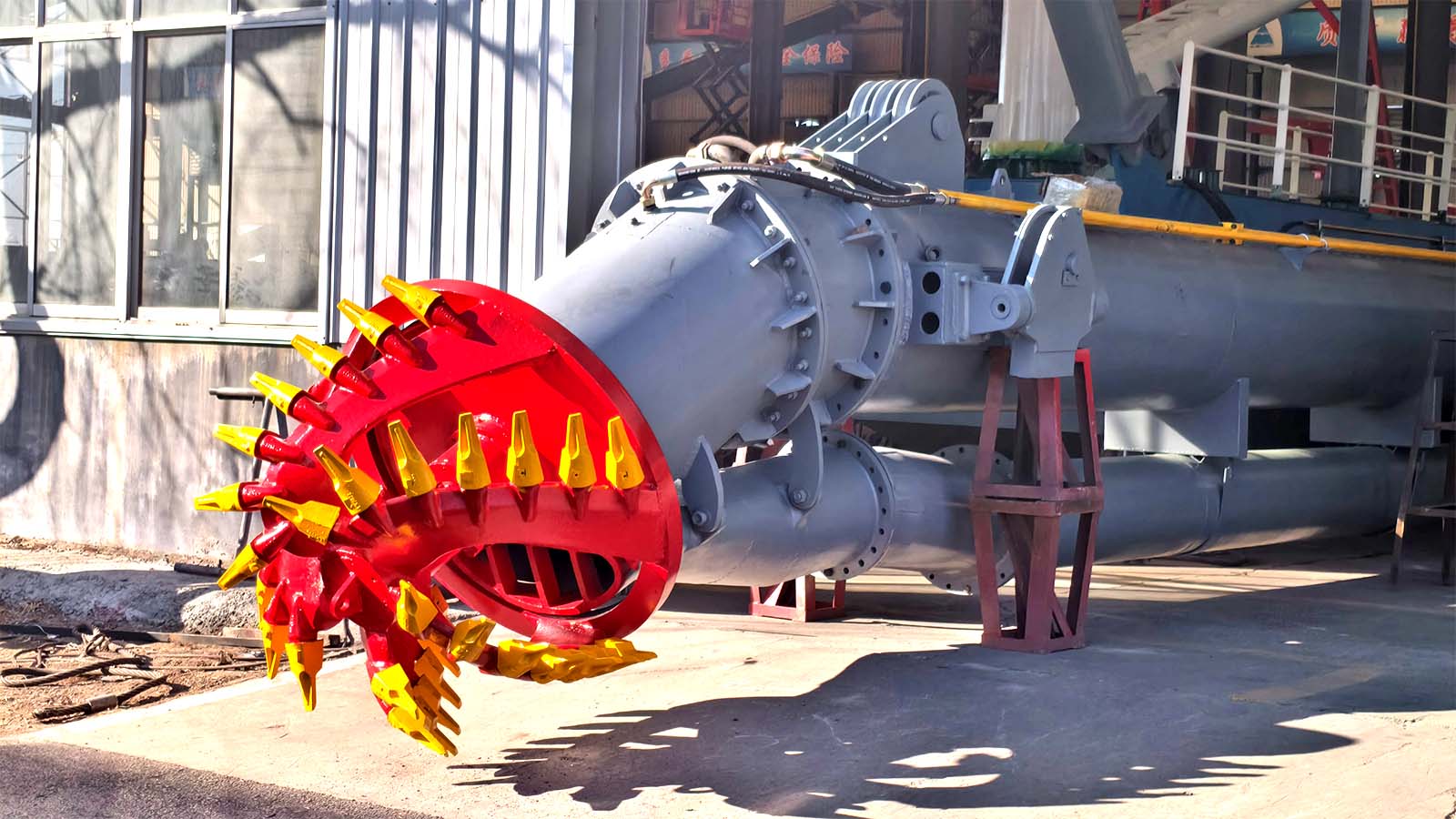

Les sédiments de maintenance sont rarement homogènes. Une même campagne peut concerner des vases molles, des argiles compactées ou des mélanges de sable et de débris. La tête de coupe de la CSD300 est l’élément clé de cette polyvalence. Équipée de dents ou de couteaux trempés, elle désagrège mécaniquement les matériaux durs et consolidés avant leur transport hydraulique. Cette action mécanique fluidifie le sol et permet à la pompe d’atteindre une concentration en solides plus élevée et plus économique qu’une drague aspiratrice simple. Qu’il s’agisse de vase fluide ou d’argile rigide, la CSD300 peut être adaptée pour un traitement efficace.
2.3. Fonctionnement continu et refoulement direct
En tant que drague hydraulique stationnaire, la CSD300 permet un pompage continu. Il n’y a pas d’interruptions cycliques liées au déchargement d’une trémie, ce qui améliore considérablement l’efficacité temporelle globale sur site. Le refoulement direct par conduite constitue un avantage environnemental et logistique majeur pour le dragage d’entretien. Les sédiments peuvent être pompés en continu vers un site de dépôt confiné ou de valorisation (par exemple, rechargement de plage), sans double manutention ni augmentation de la turbidité associées au chargement et au clapage des dragues à trémie.
3. Le cœur du système : la performance de la pompe comme facteur déterminant
Du point de vue d’un expert en systèmes de transport de lisier, l’attention se porte naturellement sur la pompe — le véritable cœur de la drague. La pompe de dragage spécifiée pour la CSD300 est l’élément qui transforme l’excavation mécanique en production effective.
3.1. Hydraulique optimisée pour les lisiers de maintenance
Le débit de 1 400 m³/h à une hauteur manométrique de 60 mètres correspond à un point de fonctionnement soigneusement sélectionné. Il garantit une vitesse suffisante pour maintenir en suspension, sur de longues distances, une large gamme de sédiments de maintenance — des limons fins aux sables grossiers — évitant ainsi les dépôts et les colmatages dans la conduite. La hauteur de 60 mètres fournit la pression nécessaire pour vaincre les pertes de charge dans une conduite de 1 000 mètres, ainsi que toute élévation statique vers le point de refoulement. Cela assure un transport régulier et fiable du front de taille jusqu’à la zone de dépôt, souvent éloignée des opérations portuaires sensibles.
3.2. Gestion de l’usure et garantie de disponibilité
Le dragage d’entretien, en particulier dans les zones sableuses, est fortement abrasif. La pompe de la CSD300 doit donc être conçue avec une priorité absolue accordée à la résistance à l’usure. Des composants clés tels que la volute, la roue et les plaques d’usure doivent être fabriqués en fonte blanche à haute teneur en chrome ou en alliages avancés équivalents. Cette approche d’ingénierie réduit les arrêts liés au remplacement des pièces et maximise la disponibilité de la machine — un facteur critique pour les contrats de maintenance aux délais serrés ou assortis de pénalités de retard. Une pompe fiable se traduit directement par un projet prévisible et rentable.
4. Recommandations opérationnelles : maximiser les performances de la CSD300 sur votre projet
Déployer efficacement la CSD300 ne consiste pas seulement à comprendre ses spécifications ; cela nécessite une planification opérationnelle stratégique.
4.1. Étude préalable et mise en place du projet
Une étude bathymétrique et géotechnique détaillée est indispensable. Il est essentiel de cartographier précisément la sédimentation et de comprendre la stratification des sols. Cela permet de planifier la séquence de dragage et de sélectionner les outils de coupe appropriés. Le positionnement de la drague et la planification du tracé de la conduite de refoulement sont tout aussi cruciaux. Exploitez la grande capacité de refoulement pour maintenir la drague à l’écart des zones à fort trafic, réduisant ainsi les interférences avec les opérations portuaires.
4.2. Optimisation de la pompe et de la conduite
Surveillance de la densité du lisier : exploitez la pompe afin d’atteindre la concentration en solides la plus élevée possible sans risquer l’obstruction de la conduite. Cela maximise l’efficacité de production et réduit le volume d’eau à gérer sur le site de dépôt.
Gestion de la conduite : utilisez un diamètre de conduite approprié (généralement correspondant à la bride de refoulement de la pompe) et assurez-vous de la bonne étanchéité des raccords. Pour les refoulements sur de très longues distances, surveillez attentivement les manomètres ; la hauteur manométrique de 60 mètres offre une marge de sécurité, mais une exploitation efficace exige une bonne maîtrise des pertes de charge grâce à un choix et un entretien adéquats des conduites.
Gestion de l’usure : mettez en place un programme de maintenance préventive pour les pièces d’usure de la pompe. Contrôlez régulièrement les jeux internes et planifiez les remplacements en fonction des heures de fonctionnement en milieu abrasif, afin d’éviter les pannes imprévues.
5. Positionnement comparatif : la niche de la CSD300 dans une flotte de dragage
La drague CSD300 occupe une position stratégique. Elle est nettement plus puissante et productive que les petites dragues mécaniques ou les dragues à vis utilisées dans des espaces très confinés. À l’inverse, elle se révèle plus maniable, plus précise et plus rentable pour des travaux de maintenance ciblés que les grandes dragues aspiratrices en marche ou les CSD de très grande taille destinées aux projets de dragage de création en eaux ouvertes. Pour la mission essentielle de maintenance des canaux, ports et voies navigables jusqu’à 12 mètres de profondeur, elle représente la solution « juste milieu » : ni trop petite, ni trop grande, mais parfaitement équilibrée en termes de capacité, d’efficacité et d’empreinte opérationnelle.
6. Conclusion : le partenaire de référence pour le dragage d’entretien
En conclusion, la drague à désagrégateur CSD300 est conçue pour être le partenaire idéal de la maintenance des canaux, ports et voies navigables. Sa conception associe la précision d’excavation de la méthode à désagrégateur-aspiration à un système de pompage dont le débit de 1 400 m³/h et la hauteur manométrique de 60 mètres sont parfaitement calibrés pour un transport de lisier efficace sur de longues distances. Elle offre le contrôle nécessaire pour protéger les infrastructures existantes, la polyvalence pour traiter des sédiments variés et un fonctionnement continu garantissant le respect des délais.
Pour les responsables de dragage et les ingénieurs portuaires, choisir la CSD300 ne revient pas simplement à sélectionner une drague ; c’est investir dans un système de maintenance de précision. C’est l’outil qui transforme la tâche routinière mais critique du désensablement en une opération prévisible, efficace et peu perturbatrice, garantissant que les artères du commerce maritime restent dégagées, profondes et pleinement opérationnelles. Dans le monde exigeant du dragage d’entretien, la CSD300 ne se contente pas d’accomplir le travail — elle définit la manière dont il doit être réalisé.
