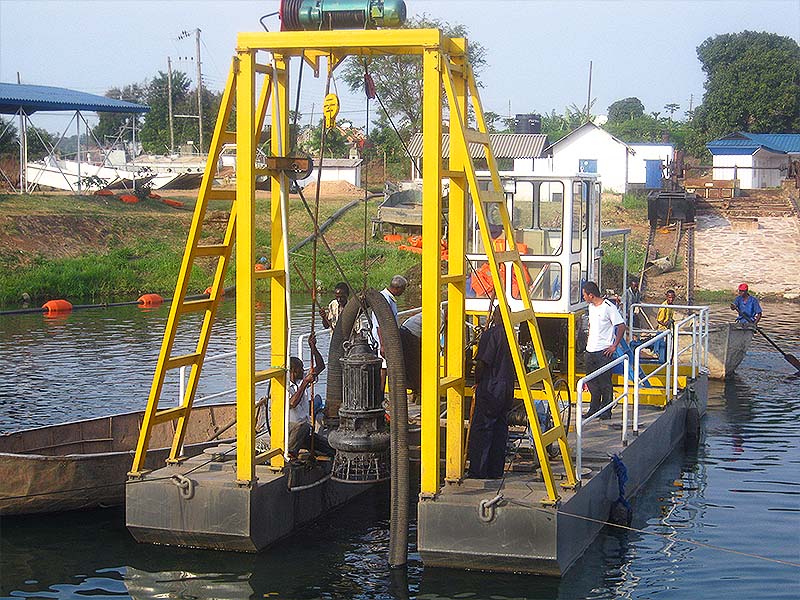

1. Introduction : Comprendre les dragues à pompe submersible
Une drague à pompe submersible, également appelée drague à câble en acier, est un navire de dragage spécialisé conçu pour éliminer efficacement les sédiments. Contrairement aux dragues traditionnelles, ces unités se distinguent par une structure compacte, des exigences budgétaires réduites et une adaptabilité améliorée, ce qui les rend idéales pour divers projets de dragage. Elles peuvent intégrer des systèmes de navigation GPS et des cabines d’opérateurs, offrant ainsi une automatisation et une grande facilité d’utilisation. Selon la taille de la pompe, le système de flottation du navire peut être ajusté, et les modèles avancés peuvent atteindre des profondeurs supérieures à 80 mètres.
Applications : Les dragues à pompe submersible sont largement utilisées pour le dragage des rivières, l’entretien des ports et la restauration des lacs, en particulier pour l’élimination des sédiments en eaux profondes. Cet article propose un guide détaillé sur l’utilisation efficace de ces dragues.
2. Composants principaux d’une drague à pompe submersible
2.1 Structure modulaire de la coque
La coque d’une drague à pompe submersible est assemblée à partir d’unités de flottation modulaires, classées en deux types : les flotteurs en caisson et les flotteurs en ponton.
- Flotteurs en caisson : Composés de plusieurs petits caissons flottants s’imbriquant comme des briques Lego, ils permettent une assemblée flexible, un transport aisé et un démontage rapide.
- Flotteurs en ponton : Constitués de deux pontons latéraux principaux et d’un module flottant central, ils forment une structure de coque stable, plus robuste et adaptée aux opérations de dragage de grande envergure.
Les deux conceptions sont équipées de treuils d’ancrage pour un positionnement précis, de portiques et de palans électriques pour lever ou abaisser la pompe submersible. Dans des conditions de mer agitée, des flotteurs stabilisateurs latéraux peuvent être ajoutés pour améliorer la stabilité. De plus, un traitement anticorrosion professionnel prolonge la durée de vie de la coque. Les coques plus grandes peuvent accueillir des cabines d’opérateurs, des protections solaires et des systèmes de navigation GPS multi-faisceaux pour une précision opérationnelle accrue.
2.2 Système de pompe submersible
Au cœur de la drague se trouve la pompe à lisier submersible, conçue pour traiter divers types de sédiments, notamment le sable, la vase et le gravier. Pour l’argile dure ou le sol compacté, une tête de coupe peut être intégrée afin de fragmenter les matériaux avant l’aspiration.
Outre la pompe principale, le système peut inclure des pompes à eau submersibles fonctionnant avec des jets d’eau à haute pression pour déloger les dépôts tenaces et optimiser l’aspiration des sédiments.
Pour les applications en eaux profondes, un système d’équilibrage de pression peut être ajouté pour prévenir toute fuite dans des environnements à haute pression.
2.3 Unité de production d’énergie
Un groupe électrogène diesel fournit l’énergie nécessaire aux opérations de dragage. Sa capacité est généralement calculée pour être au moins deux fois supérieure à la puissance totale requise par l’équipement embarqué afin d’assurer une stabilité opérationnelle.
Parmi les fonctionnalités additionnelles, on retrouve des châssis mobiles, des réservoirs de carburant intégrés, des enceintes insonorisées, des commutateurs automatiques de transfert (ATS), des armoires de commutation indépendantes et des systèmes de chauffage à eau, permettant ainsi à la drague de fonctionner efficacement dans des environnements extrêmes.
2.4 Système de tuyauterie de décharge
La drague utilise des tuyaux en caoutchouc pour assurer des connexions flexibles, facilitant les mouvements fréquents. Comparés aux tuyaux en PE, les tuyaux en caoutchouc offrent une meilleure résistance aux impacts.
- Tuyaux de refoulement : Utilisés pour le transport des sédiments, nécessitant souvent plusieurs segments pour s’adapter aux conditions de dragage.
- Pipelines en PE : Idéaux pour le transport longue distance sur terre ou sur l’eau, offrant une alternative économique aux tuyaux en caoutchouc.
3. Guide d’opération étape par étape
3.1 Assemblage et vérifications pré-opérationnelles
Assembler la coque en utilisant le système de flottation approprié.
Installer et tester la pompe submersible, le générateur et le système de tuyauterie pour garantir leur bon fonctionnement.
Vérifier les treuils d’ancrage, les portiques et les palans électriques afin de s’assurer de leur opérabilité.
Régler la profondeur et l’angle de la pompe submersible en fonction des conditions sédimentaires de la zone de dragage.
3.2 Processus de dragage
Démarrer le générateur pour alimenter tous les systèmes embarqués.
Activer la pompe à lisier submersible et ajuster sa vitesse de fonctionnement selon la composition des sédiments.
Utiliser les treuils d’ancrage et les palans pour contrôler la position de la drague et la profondeur de la pompe pour une extraction optimale des sédiments.
En cas de sédiments compactés, activer la tête de coupe ou le système de jet d’eau haute pression pour briser les matériaux avant l’aspiration.
3.3 Sécurité et maintenance
Effectuer des inspections régulières afin de détecter d’éventuelles fuites ou pannes mécaniques.
Veiller à ce que les opérateurs portent un équipement de sécurité approprié et respectent les protocoles opérationnels.
Programmer un entretien périodique du générateur, de la pompe et des tuyaux pour éviter toute interruption imprévue.
4. Applications et avantages des dragues à câble d’acier
4.1 Dragage des Lacs et Réservoirs
Les dragues équipées de pompes submersibles jouent un rôle essentiel dans le nettoyage et l’entretien des lacs, réservoirs et autres plans d’eau intérieurs. Ces équipements permettent d’éliminer efficacement les sédiments fins, les boues accumulées et la matière organique en décomposition, améliorant ainsi considérablement la qualité de l’eau, augmentant la capacité hydraulique et prévenant les phénomènes d’eutrophisation. De plus, ce type de dragage prolonge la durée de vie des réservoirs et optimise leur fonctionnement pour l’approvisionnement en eau potable, l’irrigation agricole et la production hydroélectrique.
4.2 Extraction de Sable et Activités Minières
Les dragues à pompe submersible sont particulièrement efficaces pour l’extraction de sable, de gravier et de minéraux, notamment dans les lits de rivières, les lagunes et les zones côtières. Grâce à leur conception robuste et à leur grande capacité d’aspiration, elles permettent des opérations continues même dans des conditions difficiles. Ces équipements sont largement utilisés dans le secteur de la construction pour l’approvisionnement en matériaux granulaires, ainsi que dans l’industrie minière pour la récupération de minéraux précieux. Leur grande polyvalence permet de s’adapter à différentes profondeurs et à divers types de matériaux.
4.3 Nettoyage Environnemental et Restauration Écologique
La technologie de dragage par pompe submersible est également largement utilisée dans les projets de dépollution environnementale. Ces dragues permettent de retirer les boues contaminées, les résidus industriels, les métaux lourds et les sédiments chargés d’hydrocarbures. Elles contribuent ainsi à la restauration des écosystèmes aquatiques et à la réhabilitation des zones naturelles affectées par les activités humaines. Ce type de dragage est indispensable dans les zones portuaires, les canaux industriels et les sites impactés par des déversements accidentels.
4.4 Recharge des Plages et Récupération de Terrains
Dans les projets de restauration côtière, les dragues à pompe submersible sont utilisées pour le transport de sable destiné à recharger les plages érodées et à former de nouvelles surfaces terrestres. Ce processus est crucial pour la protection du littoral face aux effets du changement climatique et à l’élévation du niveau de la mer. En outre, ces dragues sont utilisées dans des projets de grande envergure de récupération de terres, tels que la construction d’aéroports, de zones industrielles ou de complexes immobiliers en milieu côtier, nécessitant un remblaiement précis et efficace.
5. Conclusion
Cet article a présenté la structure, le fonctionnement et les principales applications des dragues à pompe submersible, également appelées dragues à câble en acier. Offrant une solution économique pour le dragage en eaux profondes, elles sont un choix idéal pour les industries nécessitant une extraction efficace des sédiments.
OCEAN Pump se distingue comme un fournisseur de premier plan de dragues à pompe submersible, bénéficiant de plus de 20 ans d’expertise dans les solutions de dragage. Nos équipements sont conçus pour la durabilité, l’efficacité et une grande adaptabilité aux diverses conditions de travail.
Avec des équipements personnalisés, un support technique expert et un service après-vente fiable, OCEAN Pump garantit à ses clients des performances de dragage optimales et des avantages opérationnels à long terme. Contactez-nous dès aujourd’hui pour découvrir les meilleures solutions de dragage adaptées à votre projet !
