1. Introduction : Comprendre vos besoins opérationnels
Personnaliser une drague nécessite une compréhension approfondie des conditions opérationnelles spécifiques dans lesquelles elle fonctionnera. Divers facteurs tels que le débit, la hauteur manométrique, le type de matériau à draguer et la distance sur laquelle le matériau doit être transporté jouent un rôle crucial dans la détermination du design idéal de la drague. Examinons les principaux aspects à prendre en compte pour personnaliser correctement une drague selon vos besoins.
1.1 Exigences de débit et de hauteur manométrique
Le débit (mesuré en mètres cubes par heure ou m³/h) et la hauteur manométrique (mesurée en mètres) sont deux des facteurs les plus importants lors du choix d’une drague. Le débit détermine la taille de la pompe, car il dicte la quantité de matériau devant être déplacée sur une période donnée. La hauteur manométrique, quant à elle, influence les besoins en puissance de la pompe, ce qui peut affecter la taille du moteur et la consommation de carburant. Ces deux éléments sont complémentaires et garantissent que la drague fonctionne efficacement sans surcharger l’équipement.
1.2 Capacité de production de sable
Lors des opérations de dragage, la capacité de production de sable représente souvent environ 20 à 25 % du débit. Il est important de calculer le volume de matériau à draguer et de déterminer si la drague peut supporter de tels volumes sur une période donnée. Par exemple, une drague avec un débit de 200 m³/h peut potentiellement produire 40 à 50 m³ de sable par heure. Cependant, cela dépend du type de matériau à draguer et de l’état du site de dragage.
1.3 Différentiel vertical et profondeur de dragage
Le différentiel vertical fait référence à la différence d’altitude entre la surface de l’eau et le fond de la zone de dragage. La profondeur de dragage détermine jusqu’où la drague doit aller sous l’eau pour atteindre le matériau à draguer. Les dragues conçues pour les eaux peu profondes peuvent ne pas être performantes dans des conditions d’eaux profondes, et vice versa. Comprendre la profondeur de dragage requise permet de s’assurer que la drague peut extraire efficacement le matériau souhaité.
1.4 Scénarios d’application
Les scénarios d’application—que la drague soit utilisée dans un fleuve, un lac ou un environnement marin—influencent considérablement le design de la drague. Le dragage en milieu marin nécessite souvent des navires avec des coques plus longues pour la stabilité et la capacité de gérer des courants plus forts, tandis que les dragues de rivière et de lac privilégient la maniabilité et l’efficacité dans des eaux peu profondes.
1.5 Type de matériau à draguer
Le type de matériau à draguer est un autre facteur clé. Si le dragage implique du sable et de la boue, un système de pompe simple peut suffire. Cependant, lorsqu’il s’agit de matériaux plus durs tels que des gravats, des roches ou des débris, la drague devra être équipée d’une pompe plus robuste et durable capable de gérer des matériaux plus difficiles. La durabilité des tuyaux, des pompes et du navire en général doit être conçue en fonction du type de matériau à draguer.
1.6 Distance de transport
Enfin, la distance sur laquelle le matériau dragé doit être transporté est essentielle pour déterminer la puissance de la pompe nécessaire et la longueur des tuyaux. Le dragage sur de longues distances exige souvent des pompes avec une puissance plus élevée et des systèmes avancés capables de gérer la charge accrue sur de longues distances. Par exemple, une drague qui transporte du matériau sur 2000 mètres nécessitera un système de pompe plus puissant que celle qui ne transporte le matériau que sur 200 mètres.
2. Déterminer la drague appropriée en fonction des conditions opérationnelles
Une fois que les exigences opérationnelles sont claires, il est temps de choisir le type de drague approprié. Différents types de dragues sont conçus pour des tâches spécifiques, et comprendre l’environnement de travail et les besoins du projet aidera à prendre la bonne décision. Voici les types de dragues les plus couramment utilisés, leurs caractéristiques et les meilleurs scénarios pour leur utilisation.

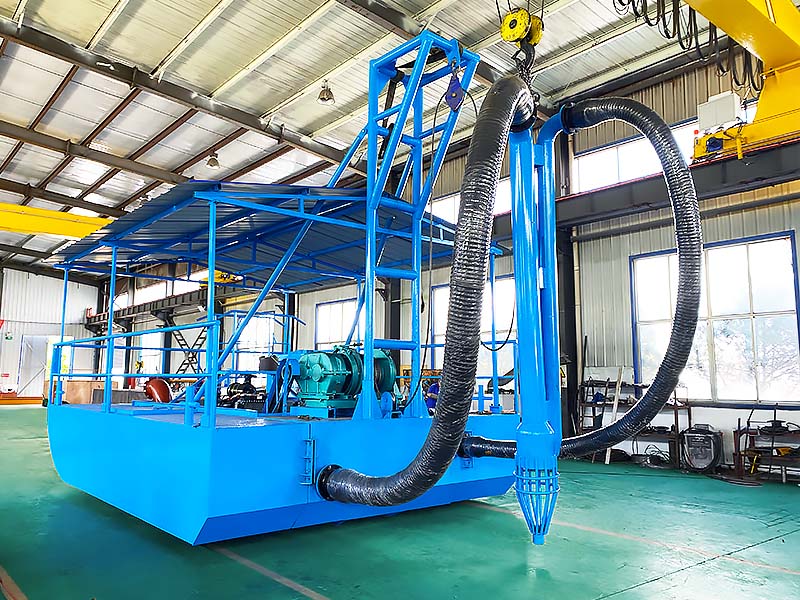

2.1 Petites dragues à sable
Les petites dragues à sable sont idéales pour les opérations de dragage en eaux peu profondes, généralement dans des zones avec du sable fin et des distances de transport plus courtes. Ces dragues sont compactes, très maniables et adaptées aux projets à petite échelle comme l’entretien des rivières, les petits ports et les lacs peu profonds. Avec leurs débits relativement faibles et leurs longueurs de pompe plus courtes, elles sont conçues pour des opérations rapides et efficaces dans des zones peu profondes.
Ces dragues sont les plus efficaces dans des environnements où le matériau à draguer est relativement uniforme et ne comprend pas de grandes pierres ou d’autres débris difficiles. Elles peuvent transporter le matériau dragé sur de courtes distances, ce qui les rend idéales pour l’extraction locale de sable ou les projets d’enrichissement des plages.

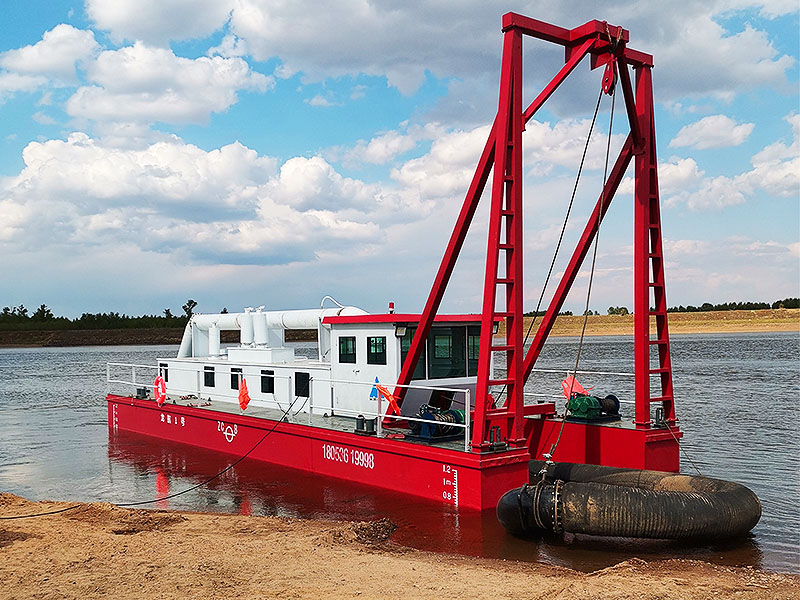

2.2 Dragues à aspiration par jet
Les dragues à aspiration par jet sont conçues pour des environnements où le matériau est profondément ancré dans le sédiment. Ces dragues utilisent des jets d’eau haute pression pour détacher le sable, qui est ensuite aspiré par la pompe de la drague. Ce système est idéal pour les zones où le sable s’est compacté avec le temps, formant une couche dense que les dragues traditionnelles pourraient avoir du mal à pénétrer.
En général, les dragues à aspiration par jet peuvent atteindre une profondeur de dragage de 15 à 20 mètres, et le navire est généralement plus long et plus stable qu’une petite drague à sable. Ces dragues sont très efficaces dans des zones avec des sables doux à moyens et peuvent transporter le matériau dragé sur des distances allant jusqu’à 2000 mètres, ce qui les rend adaptées aux projets de taille moyenne à grande.
Les dragues à aspiration par jet sont souvent utilisées dans des opérations de dragage de rivières et de ports, particulièrement lorsque le fond marin a accumulé une couche épaisse de sédiments avec le temps. La combinaison d’un jet d’eau haute pression et de la puissance d’aspiration les rend efficaces dans des conditions difficiles.

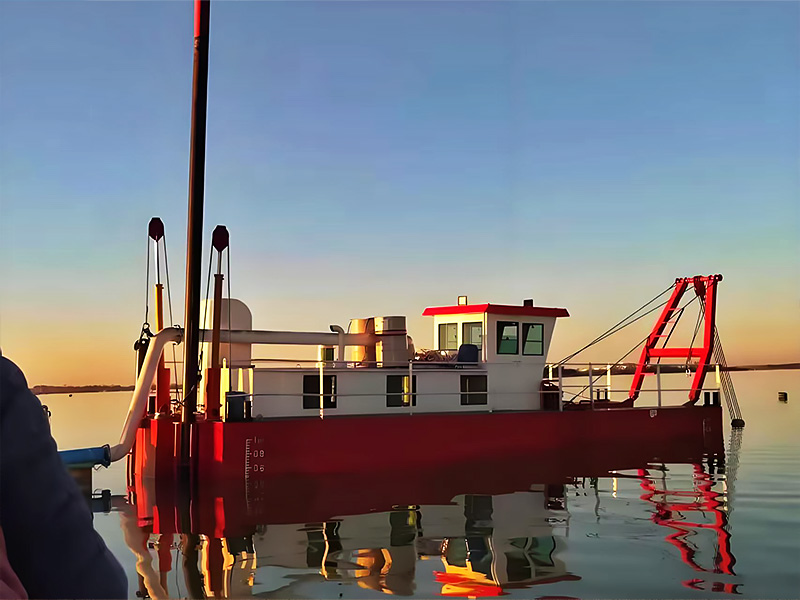

2.3 Dragues à aspiration par coupe
Les dragues à aspiration par coupe sont utilisées pour des projets de dragage à grande échelle, en particulier dans des eaux profondes ou dans des environnements où des matériaux tels que l’argile ou des boues plus dures doivent être enlevés. Ces dragues sont équipées d’un tête de coupe rotative à l’extrémité du tuyau d’aspiration, qui brise le matériau dur avant qu’il ne soit aspiré dans la pompe.
Ces dragues peuvent être utilisées pour draguer des profondeurs allant de 10 mètres à 30 mètres ou plus, en fonction du modèle. Les dragues à aspiration par coupe sont couramment utilisées dans la construction de chenaux de navigation, les projets d’extension de ports et les travaux de dragage en eaux profondes. Elles sont capables de traiter une variété de matériaux, notamment les boues, l’argile et les sédiments durcis, ce qui en fait la solution idéale pour des environnements de dragage plus difficiles.
La tête de coupe permet à la drague de travailler efficacement dans des conditions difficiles, en coupant les sédiments compacts et en garantissant une grande efficacité, même dans des zones profondes ou difficiles d’accès. Ces dragues sont généralement plus grandes et plus chères, mais elles sont indispensables pour des projets de dragage à grande échelle nécessitant une haute productivité.

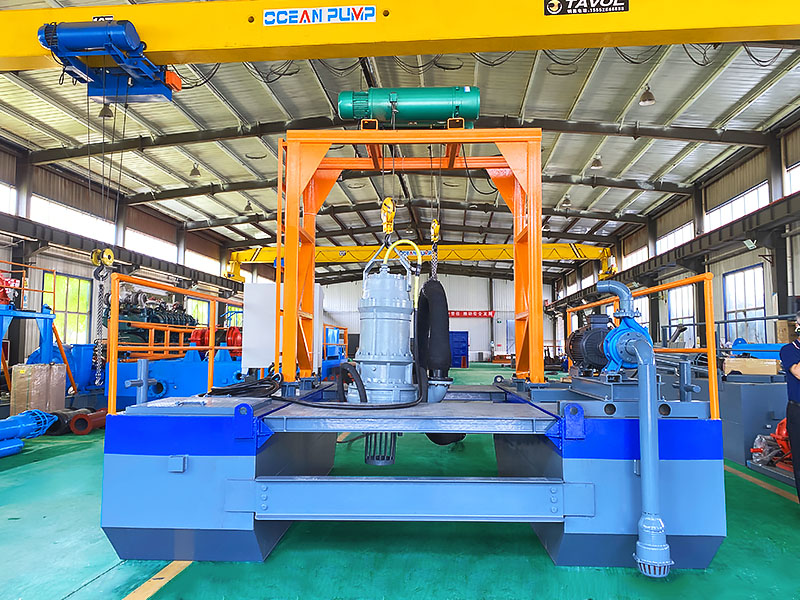

2.4 Dragues submersibles
Les dragues submersibles sont spécifiquement conçues pour le dragage en eaux profondes, avec des profondeurs de dragage pouvant atteindre jusqu’à 80 mètres. Contrairement aux dragues traditionnelles, les dragues submersibles sont équipées d’un système de pompe submersible capable de fonctionner efficacement dans des eaux très profondes.
Ce type de drague est idéal pour les applications où le dragage est nécessaire à des profondeurs importantes, telles que dans les projets offshore de pétrole et de gaz, la construction marine ou la maintenance en eaux profondes. Lorsqu’elles sont associées à un système de pompe horizontal, les dragues submersibles peuvent fournir un débit important, permettant le transport de matériaux sur de longues distances, même dans les conditions marines les plus difficiles.
En raison de leurs capacités en profondeur et de leurs pompes haute efficacité, les dragues submersibles sont utilisées pour des projets de dragage à grande échelle dans des zones d’eaux profondes, là où d’autres types de dragues pourraient ne pas être performants. Le débit élevé, combiné à la capacité de draguer à des profondeurs considérables, les rend adaptées aux tâches de dragage de gros volumes sur de longues périodes.
3. Pièces de rechange courantes et maintenance des dragues
Un entretien régulier garantit une opération efficace des dragues. Les principales pièces à surveiller comprennent :
- Tuyau en caoutchouc pour aspiration de sable : Sujet à l’usure en raison des matériaux abrasifs ; nécessite des inspections fréquentes.
- Tuyau en caoutchouc pour jet d’eau : Utilisé dans les dragues à aspiration par jet ; à inspecter pour détecter des fissures ou des gonflements.
- Courroie en V : Assure une transmission correcte de la puissance ; à vérifier pour détecter l’usure.
- Boîtier de pompe, hélice et couverture : Composants critiques pour la performance de la drague ; à inspecter pour détecter l’usure et à remplacer si nécessaire.
- Arbre de pompe, douille et roulements : Ces composants assurent la transmission de la puissance et doivent être vérifiés régulièrement pour détecter tout dommage.
- Joint d’étanchéité à l’eau : Empêche les fuites d’eau dans le boîtier de la pompe, ce qui est essentiel pour maintenir l’efficacité du système.
- Pièces de moteur diesel : Inspecter régulièrement les filtres à carburant, les filtres à air et les courroies pour garantir un bon fonctionnement du moteur.
4. Analyse coûts et bénéfices de la personnalisation d’une drague
La personnalisation d’une drague implique un équilibre entre les coûts initiaux et les frais de maintenance à long terme :
4.1 Investissement initial
Le coût de personnalisation dépend du type de drague, de la configuration et des accessoires. Les petites dragues à sable sont généralement moins chères que les dragues à aspiration par coupe ou submersibles, mais des fonctionnalités avancées comme des systèmes automatisés ou des jets haute pression peuvent augmenter les coûts.
4.2 Coûts de maintenance à long terme
Les dragues sont exposées à l’usure causée par des conditions difficiles, et certains types nécessitent plus de maintenance :
- Petites dragues à sable : Coûts de maintenance moins élevés en raison de leur conception plus simple.
- Dragues à aspiration par jet et par coupe : Coûts de maintenance plus élevés en raison de systèmes plus complexes.
- Dragues submersibles : Entretien coûteux, nécessitant une attention spécialisée pour les composants en eaux profondes.
Un entretien adéquat, incluant des inspections régulières et le remplacement des pièces, permet de réduire les périodes d’arrêt et les coûts opérationnels sur le long terme.
4.3 Retour sur investissement (ROI)
La personnalisation d’une drague peut améliorer le ROI en optimisant l’efficacité opérationnelle, réduisant les périodes d’arrêt et prolongeant la durée de vie de l’équipement. Les dragues efficaces réduisent la consommation de carburant, accélèrent les projets et permettent une réalisation plus rapide, ce qui génère plus de revenus.
4.4 Période de récupération de l’investissement
La période de récupération est réduite avec des dragues bien entretenues et à haute efficacité, ce qui augmente la productivité et minimise les coûts opérationnels. Un ROI rapide est possible avec une personnalisation efficace, adaptée aux besoins spécifiques.
5. Conclusion
Résumé : Personnaliser une drague consiste à sélectionner les bons composants en fonction des besoins opérationnels—débit, profondeur de dragage, type de matériau et environnement d’application. Un entretien régulier des pièces comme les tuyaux, les pompes et les moteurs est essentiel pour un fonctionnement fluide et une durée de vie prolongée des dragues.
OCEAN Pump : Votre partenaire de confiance
Fort de plus de 20 ans d’expérience, OCEAN Pump propose des solutions de dragage sur mesure pour divers projets. Nos produits certifiés CE, y compris les petites dragues à sable, les dragues à aspiration par jet, les dragues à aspiration par coupe et les dragues submersibles, sont conçus pour offrir efficacité, durabilité et performance. Nous offrons également un support après-vente complet, garantissant le bon fonctionnement de votre drague pendant de nombreuses années.
