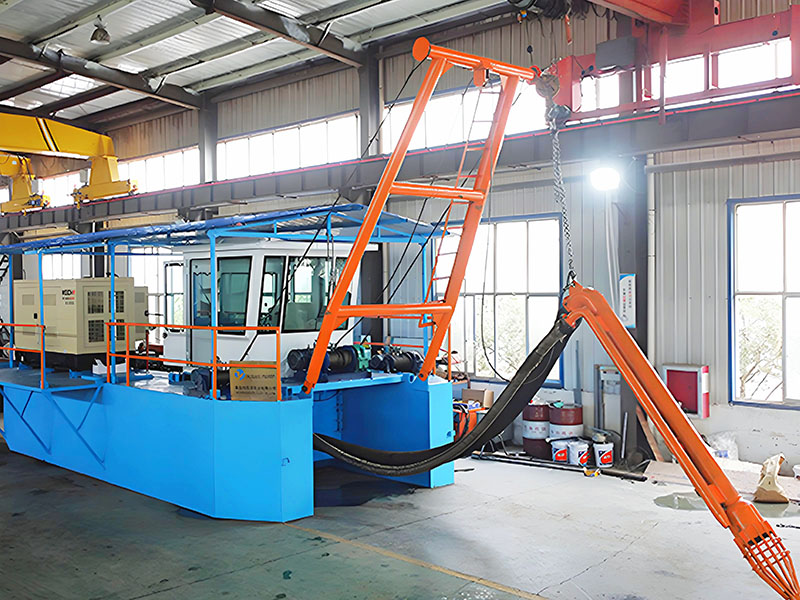

Una draga de succión a chorro (JSD) es un equipo marino especializado que se utiliza para el dragado de arena y sedimentos. Combina los principios de una draga de succión convencional con la utilización de chorros de agua a alta presión para extraer sedimentos del fondo marino o del río.

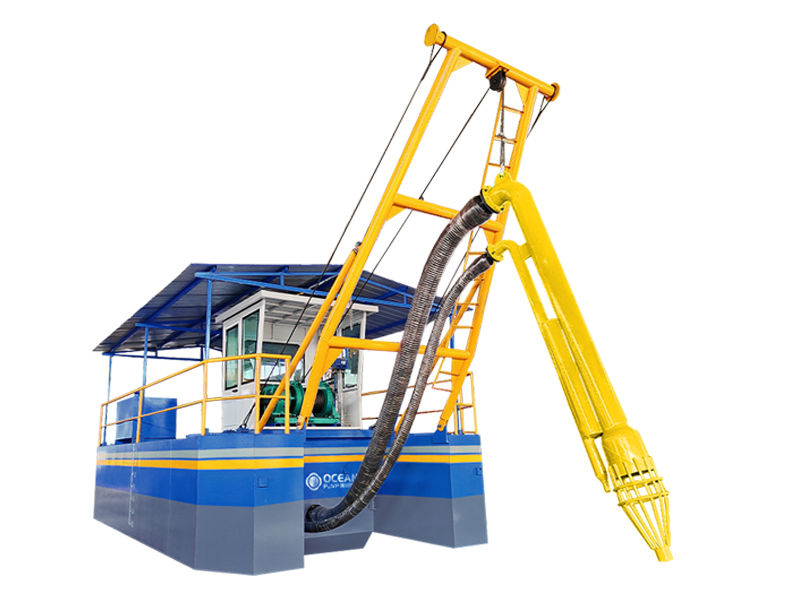

OCEAN Pump ofrece una marca de dragas de succión a chorro que comprende componentes esenciales como el cuerpo de la draga, una bomba de arena marina resistente al desgaste de alta eficiencia, una bomba de agua a alta presión, un reconocido motor diésel y un sistema de descarga. Estas dragas están diseñadas teniendo en cuenta la integración, lo que garantiza una alta eficiencia, una excelente resistencia al desgaste, un funcionamiento flexible y capacidades de ahorro de energía al entregar partículas sólidas. Son especialmente adecuados para dragar arena fina suelta del fondo del agua.
OCEAN Pump ofrece opciones personalizables para dragas de succión a chorro de tamaño pequeño y mediano para satisfacer demandas específicas. Estas dragas están diseñadas para eliminar arena y sedimentos de forma eficaz y económica, lo que las convierte en la opción preferida para diversos proyectos de dragado.
Una draga de succión por chorro es un equipo marino especializado que emplea chorros de agua a alta presión junto con succión para eliminar arena y sedimentos de los cuerpos de agua. Las dragas de succión a chorro de OCEAN Pump se caracterizan por su diseño integrado, alta eficiencia, resistencia al desgaste, flexibilidad, capacidades de ahorro de energía y opciones de personalización, lo que las hace ideales para dragar arena fina suelta del fondo del agua.
| No | Artículo | JSD200 | JSD250 | JSD300 | JSD350 | JSD400 | |
|---|---|---|---|---|---|---|---|
| 1 | Rendimiento de la draga | Capacidad de arena (m³/h) | 80-110 | 130-260 | 300-360 | 360-390 | 440-520 |
| 2 | Distancia máxima de descarga (m) | 200-600 | 200-1000 | 200-1500 | 200-1800 | 200-2000 | |
| 3 | Diámetro máximo de grava que pasa (mm) | 50-60 | 60-70 | 60-70 | 60-70 | 60-80 | |
| 4 | Profundidad máxima de dragado (m) | 15 | 15 | 15 | 20 | 20 | |
| 5 | Cuerpo de draga | Tamaño (LxAnxAl) (mm) | 8*1*1.5, 2 piezas 6*2.25*1.5, 1 pieza | 8*1*1.5, 2 piezas 6*2.25*1.5, 1 pieza | 11.8*1.1*1.5, 2 piezas 8*2.25*1.8, 1 pieza | 18*1.1*1.5, 2 piezas | 18*1.1*1.5 2 piezas |
| 6 | Sistema de succión de arena | Tamaño de la bomba (pulgadas) | 8/6 | 10/8 | 12/10 | 14/12 | 16/14 |
| 7 | Caudal de la bomba (m3/h) | 410-540 | 620-1450 | 1650-1800 | 1800-1950 | 2200-2600 | |
| 8 | Altura de la bomba (m) | 28-48 | 21-35 | 24-35 | 24-35 | 30-50 | |
| 9 | Velocidad de la bomba (rpm) | 730-980 | 730 | 730 | 730 | 550-700 | |
| 10 | Potencia del motor principal (KW) | 132-156 | 180-250 | 250-300 | 300-410 | 410-460 | |
| 11 | Caja de cambios | Sí | Sí | Sí | Sí | Sí | |
| 12 | Conectar base de metal | Incluir | Incluir | Incluir | Incluir | Incluir | |
| 13 | Bomba de agua de alta presión | arrojando arena hacia arriba | arrojando arena hacia arriba | arrojando arena hacia arriba | arrojando arena hacia arriba | arrojando arena hacia arriba | |
| 14 | Sistema de energía eléctrica | Generador | energia electrica | energia electrica | energia electrica | energia electrica | energia electrica |
| 15 | Sistema de control | Sala de control | Sí | Sí | Sí | Sí | Sí |
| 16 | Tabla de control | Sí | Sí | Sí | Sí | Sí | |
| 17 | Aparato elevador | Cabrestante eléctrico | Sí | Sí | Sí | Sí | Sí |
| 18 | Equipo de hélice | Hélice con motor | movimiento | movimiento | movimiento | movimiento | movimiento |
| 19 | Otro equipo | Manguera de succión de caucho, cabezal de succión, pasamanos, anclas, refugio, chaleco salvavidas, etc. | |||||
| 20 | Observación | 1. Cualquier dato puede ajustarse según los requisitos específicos de los clientes. 2. Draga personalizada aceptable según los requisitos. 3. La potencia del motor se decide según el rendimiento de la draga. 4. La situación del lugar de trabajo afectará la distancia de descarga real, la capacidad de arena, etc. 5. El tamaño de la draga anterior no es inmutable, se puede ajustar según circunstancias específicas. | |||||
Una draga de succión a chorro funciona creando un área de baja presión con un cabezal de succión, utilizando chorros de agua a alta presión para arrastrar sedimentos y formar una pulpa. Luego, la suspensión se transporta para su posterior procesamiento o eliminación. Con sistemas de control eficientes, mantenimiento adecuado y consideraciones ambientales, los JSD brindan un enfoque eficaz y ambientalmente consciente para las operaciones de dragado.
El JSD posiciona un cabezal de succión o una boquilla en el fondo del mar o del río. Esto crea un área de baja presión que atrae partículas de sedimento del agua circundante.
Potentes bombas fuerzan el agua a través de la boquilla a alta presión. A medida que el agua presurizada sale, arrastra partículas de sedimento, creando una mezcla de agua y sedimento llamada lodo.
La suspensión se transporta a un área de almacenamiento o sitio de eliminación designado. Puede someterse a un procesamiento posterior o depositarse con fines de recuperación de tierras. En algunos casos, la separación de sólidos y líquidos se produce antes del transporte.
Las dragas de succión a chorro diseñadas y fabricadas por OCEAN Pump a menudo cuentan con sistemas de control avanzados que permiten a los operadores ajustar la presión del agua, el caudal y otros parámetros. Esta optimización garantiza operaciones de dragado eficientes y salvaguarda la integridad del equipo.
El uso de chorros de agua a alta presión mejora la eficiencia de los JSD, particularmente cuando se trata de capas de sedimentos más gruesas o cuando se opera en aguas poco profundas donde las dragas de succión tradicionales pueden no ser adecuadas.
El mantenimiento regular es crucial para el funcionamiento fluido y seguro de los JSD. Se implementan características de seguridad como válvulas de alivio de presión y sistemas de detección de fugas para evitar accidentes durante las actividades de dragado.
La draga de succión a chorro (JSD) ofrece una gama de características que la convierten en un equipo marino versátil y eficiente para operaciones de dragado. Exploremos estas características con más detalle:
El JSD está diseñado para ofrecer un alto rendimiento, lo que permite dragar grandes volúmenes de sedimentos. También ofrece una larga distancia de descarga, facilitando el transporte eficiente del material dragado al lugar deseado.
El JSD está equipado con una bomba de arena que demuestra una excelente resistencia al desgaste, lo que garantiza durabilidad y una larga vida útil. Esta característica permite operaciones de dragado sostenidas y confiables.
El JSD es capaz de bombear sedimentos desde profundidades de hasta 20 a 30 metros bajo el agua. Esta capacidad lo hace adecuado para una amplia gama de proyectos de dragado, incluidas aplicaciones en aguas profundas o en ríos profundos.
El JSD está diseñado para una alta eficiencia, lo que garantiza un dragado eficaz y al mismo tiempo minimiza los costos operativos generales. Esta característica contribuye al ahorro de costos y a una mejor rentabilidad del proyecto.
La caja de control y los instrumentos del JSD están montados en un tablero ergonómico, lo que brinda a los operadores un fácil acceso y un control intuitivo. Esta configuración mejora la comodidad y la eficiencia operativa.
El JSD ofrece una relación costo-rendimiento favorable, lo que lo convierte en una opción rentable para proyectos de dragado. Proporciona un buen rendimiento operativo sin requerir una inversión inicial excesiva.
El JSD está diseñado para un montaje y desmontaje sencillos, simplificando el transporte y facilitando un despliegue rápido. Esta característica mejora la flexibilidad operativa y reduce el tiempo de inactividad.
El JSD es fácil de usar y de operar. Sus controles intuitivos y su sencilla interfaz permiten a los operadores gestionar eficientemente las operaciones de dragado sin una formación exhaustiva.
JSD ofrece opciones para servicios OEM (fabricante de equipos originales) y ODM (fabricante de diseños originales). Además, la personalización está disponible para adaptar el equipo a los requisitos específicos del proyecto, garantizando un rendimiento y una eficiencia óptimos.
OCEAN Pump se ha dedicado al diseño y fabricación de bombas de arena, bombas de lodo, bombas de grava y dragas de arena durante más de 20 años. Nuestros productos de bombas de arena y dragas de arena se han exportado a más de 60 países.

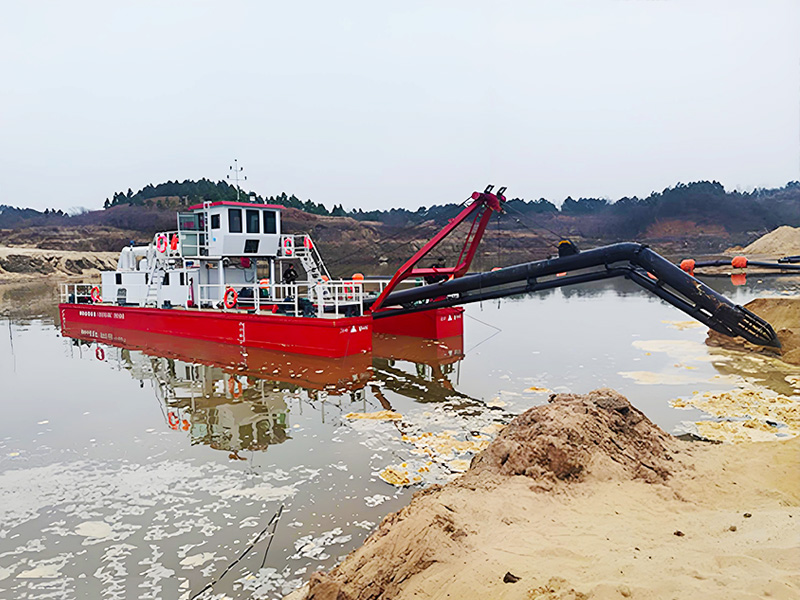

Nuestra serie de dragas de succión a chorro de alta eficiencia se utilizan ampliamente para dragado de arena en ríos, eliminación de lagos y estanques de la lista, recuperación de tierras, limpieza de puertos y bombeo de arena, también es adecuada para explotar costas, limpiar puertos y muelles, etc.
